61 31 021
拆卸和安装/更新环形天线
一般信息
准备工作
1
–

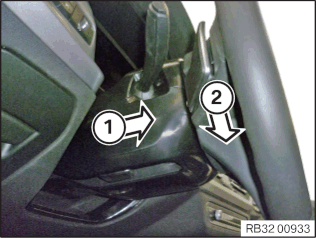

设置转向柱位置
朝箭头方向
1
将转向柱的长度设置为最大长度。
朝箭头方向
2
将转向柱置于最下面的转向柱位置上。
2
–
拆下转向柱饰板上部件。
用合适的工具（例如相位测试仪）刺入转向柱饰板下部件的孔。
工具刺孔深度不得超过
1.5 cm
。
松开转向柱饰板上部件的锁止件。
将缝隙遮挡板
2
从转向柱饰板上部件
1
中松脱。

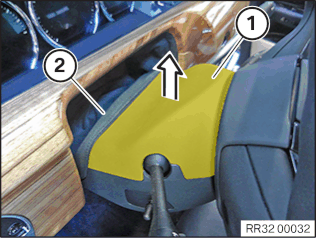

将转向柱饰板上部件
1
沿箭头方向松脱并向上拆卸。
3
–
拆下转向柱饰件下部件
拆卸膨胀铆钉
2
。
将缝隙遮挡板
3
从转向柱饰板下部件
1
中松脱。

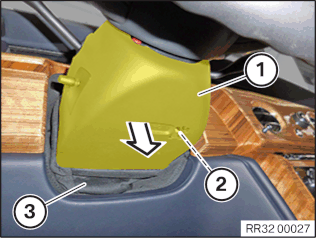

将转向柱饰板下部件
1
朝箭头方向向下松脱。
解除联锁并脱开插头连接
2
和
3
。

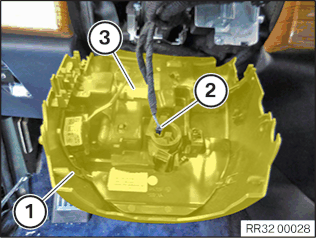

拆卸转向柱饰板下部件
1
。
核心任务
4
–

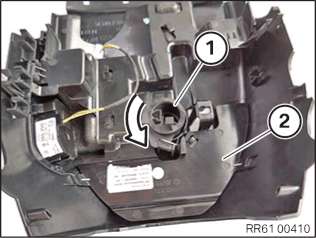

拆下环形天线
将环形天线
1
朝箭头方向顺时针转动，从转向柱饰板下部件
2
中松开并且拆卸。
5
–
安装环形天线
将环形天线
1
装到转向柱饰板下部件
2
中并且沿箭头方向旋转。
后续工作
6
–
安装转向柱饰板下部件
连接插头
1
和
2
并锁紧。
根据锁止凸耳 将转向柱饰板下部件
1
与转向柱对齐。
将转向柱饰板下部件
1
沿箭头方向向上按压并嵌入。
安装膨胀铆钉
2
。
将缝隙遮挡板
3
嵌入转向柱饰板下部件
1
中。
7
–
安装转向柱饰板上部件
定位转向柱饰板上部件
1
。

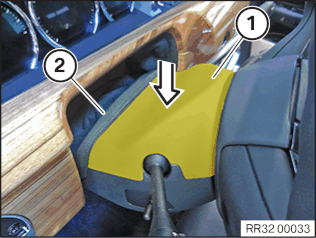

朝箭头方向向下压转向柱饰板上部件
1
。
必须能听到并感觉到转向柱饰板上部件
1
嵌入。
嵌入缝隙遮挡板
2
。
