11 53 090
拆卸和安装/更新废气涡轮增压器的附加冷却液泵
一般信息
警告
热液体。
烫伤危险！
只有当配备合适的个人防护装备时，才允许在车辆上执行作业。
注意
有害物质。
接触液体时存在健康危害！
注意并遵守容器上的安全提示。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
技术信息
注意冷却系统维修操作的说明
更多信息参见：
总成分组 17
17 00 ... 冷却系统上的工作提示
技术信息
冷却液使用寿命期内的加注！
用过的冷却液不能再次使用。
在更换和拆卸指定冷却液起防腐作用的部件时，必须更换冷却液。清空并重新加注冷却系统。
进行其他排放部分量冷却液的拆卸作业时，应当添加新的冷却液。
技术信息
不允许 不使用 真空加注机进行加注(油壶加注)。
不按规定操作时有损坏部件或损坏发动机的危险。
必须 遵守加注规定。
加注过程完全结束前禁止车辆运行。否则可能造成功能限制（降级）或过热。
在冷却系统中更换部件后，或者重新加注冷却系统时，需要执行排气过程。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
准备工作
1 –
拆卸前部机组防护板或者前部护板
技术信息
根据车辆装备，可能安装不同的型号。
类型 A：
松开螺栓（箭头）。
拆卸前部机组防护板 1 。
技术信息
固定部件以防滑落。
技术信息
无推力缓冲区不允许行驶。
类型 B：
松开螺栓（箭头）。
松开螺栓 1 和 2 。
取下前部护板 3 。
2 –
拆卸推力缓冲区
技术信息
无推力缓冲区不允许行驶。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开门边装饰条 2 的螺栓 1 。
松开护板上底板饰件的全部螺栓 1 。
松开螺栓 3 。
松开螺栓 2 。
取下推力缓冲区 1 。
3 –
拆卸车前盖密封条
将车前盖密封条 1 小心地拔下并且拆下。
4 –
拆卸发动机室内的盖板
松开膨胀铆钉 1 。
拆卸发动机室内的盖板 2 。
5 –
拆卸散热器格栅盖板
松开螺栓 1 。
将散热器格栅盖板 1 在夹子 2 处松开。
将散热器格栅盖板 1 在区域 3 中的锁止凸耳上松脱并拆卸下来。
6 –
拆卸前悬挂托架
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
松脱盖板 1 。
松开螺栓 1 和 2 。
拆卸车顶撑杆 3 。
7 –
拆下左侧前悬挂托架
松开螺栓 1 。
不要松开螺栓 2 ，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆 3 。
8 –
拆下右侧前悬挂托架
松开螺栓 1 。
不要松开螺栓 2 ，只是将谐振器从橡胶件中穿出。
拆卸车顶撑杆 3 。
9 –
拆卸前部车盖锁拉线
将拉索架 1 在卡子 2 上松脱。
松开锁止凸耳 2 上的盖罩 1 并向前上方翻开。
取下牵引 1 。
将拉索架 2 与拉线一起取下。
10 –
拆卸前部横向连接件
松开螺栓 1 和 2 。
脱开插头连接 1 。
松开螺栓 1 。
抽出并拆卸前部横向连接 2 。
11 –
拆下集风罩
前提
点火开关已关闭。
将锁止件 1 朝箭头方向解锁。
松开并拔出插头 2 。
解锁夹子 2 并且将冷却液软管从风扇盖罩上松开。
解锁夹子 1 并且将冷却液软管从风扇盖罩上松开。
将夹子 2 从后窗玻璃上松开。
将锁止件 3 朝箭头方向解锁。
在拆卸风扇盖罩 1 的过程中，确保不要损坏冷却液管。
沿箭头方向抽出并拆下集风罩 1 。
12 –
排放冷却液
警告
热液体。
烫伤危险！
只有当配备合适的个人防护装备时，才允许在车辆上执行作业。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
打开冷却液蒸发器上的盖罩 1 。
将冷却液软管 1 解锁并从水箱上拔下。
盛放并妥善处理排出的冷却液。
将冷却液软管 1 解锁并从水箱上拔下。
盛放并妥善处理排出的冷却液。
核心任务
13 –
拆下废气涡轮增压器的附加冷却液泵。
警告
热液体。
烫伤危险！
只有当配备合适的个人防护装备时，才允许在车辆上执行作业。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。

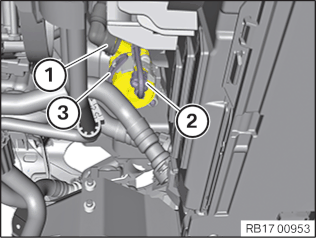

解除联锁并拔下冷却液软管 1 。
盛放并妥善处理排出的冷却液。
松开并拔出插头 2 。
松开橡胶带 1 。
从支架中松开附加冷却液泵 。

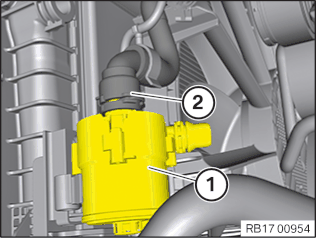

将附加冷却液泵 1 稍微向下拉动，直至能够到冷却液软管 2 。
解除联锁并拔下冷却液软管 2 。
抽出并拆卸附加冷却液泵 1 。
14 –
安装废气涡轮增压器的附加冷却液泵
警告
热液体。
烫伤危险！
只有当配备合适的个人防护装备时，才允许在车辆上执行作业。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
穿入附加冷却液泵 1 并连接冷却液软管 2 。
听见冷却液软管 2 联锁的声音。
将附加冷却液泵安装到支架上。
固定橡胶带 1 。
连接冷却液软管 1 ，并可听见联锁声音。
连接插头 2 并听到其联锁的声音。
后续工作
15 –
将冷却液软管连接到水箱上
将左侧冷却液软管 1 连接到水箱上，并且可以听见其联锁。
将右侧冷却液软管 1 连接到散热器上并且联锁，同时发出提示音。
16 –
安装集风罩
注意安装风扇盖罩 1 时不得损坏冷却液管。
沿箭头方向插入并安装集风罩 1 。
将冷却液管固定到夹子 1 上。
将电缆 固定到夹子 2 上。
将锁止件 3 朝箭头方向锁定。
在夹子 3 上固定冷却液管。
插上插头 2 并听到联锁的声音。
将锁止件 1 朝箭头方向锁定。
17 –
安装前部横向连接
穿入并定位前部横向连接 2 。
拧紧螺栓 1 。
支架上的前部横向连接（后部螺栓）
螺栓M10X85
拧紧扭矩
38 Nm
拧紧螺栓 1 。
支架上的前部横向连接（前部螺栓）
螺栓M8X40
拧紧扭矩
19 Nm
拧紧螺栓 2 。
加强杆
螺栓 M8x25
拧紧力矩
19 Nm
连接插头连接 1 。
18 –
安装前部车盖锁拉线
将拉索架 2 连同牵引一起安装。
嵌入牵引 1 。
合上盖罩 2 ，将其嵌入锁止凸耳 3 。
将拉索架 1 嵌入车身。
19 –
安装右侧车顶撑杆。
定位车顶撑杆 3 。
在螺栓 2 橡胶件上穿入谐振器。
拧紧螺栓 1 。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56 Nm
20 –
安装左侧车顶撑杆
定位车顶撑杆 3 。
将谐振器穿入螺栓橡胶 2 中。
拧紧螺栓 1 。
前部横向连接上的车顶撑杆
六角螺栓 M10X85
拧紧扭矩
56 Nm
21 –
安装车顶撑杆
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
定位车顶撑杆 3 。
拧紧螺栓 2 。
车顶撑杆安装到车身（外部）
六角螺栓 M12X1.5 X75
拧紧力矩
100 Nm
拧紧螺栓 1 。
车顶撑杆安装到车身（内部）
六角螺栓 M12X1.5 X110
拧紧力矩
100 Nm
定位并且嵌入盖板 1 。
22 –
安装散热器格栅盖板
检查区域 1 的锁止凸耳和区域 2 的夹子是否损坏，必要时更换。
定位散热器格栅盖板 1 并在区域 3 的锁止凸耳上嵌入。
将散热器格栅盖板 1 嵌入夹子 2 。
拧紧螺栓 1 。
散热器格栅盖板安装到车身上
螺栓 M5
拧紧力矩
6 Nm
23 –
安装发动机室内的盖板
定位发动机室内的盖板 2 。
固定膨胀铆钉 1 。
24 –
安装车前盖密封条
定位并且按压车前盖密封条 1 。
25 –
安装推力缓冲区
更新螺栓 2 和 3 。
零件： 螺丝
将推力缓冲区 1 定位。
拧紧螺栓 2 。
护板安装到承梁/前桥架梁上
M12
更换螺栓。
接合力矩
100 Nm
旋转角
90 °
拧紧螺栓 3 。
推力缓冲区位于前桥架梁上
M8
更换螺栓。
接合力矩
15 Nm
旋转角
90 °
拧紧护板上的底板饰件螺栓 1 。
前部机组防护板
螺栓
拧紧力矩
2,6 Nm
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
拧紧门边装饰条 1 的螺栓 2 。
承梁固定装置安装到车身上
M6X25
拧紧力矩
3.0 Nm
26 –
安装前部机组防护板或者前部护板
技术信息
根据车辆装备，可能安装不同的型号。
类型 A：
定位前机组防护板 1 。
拧紧螺栓（箭头）。
前部机组防护板
螺栓
拧紧力矩
2,6 Nm
类型 B：
定位前部护板 3 。
更新螺栓 1 。
零件： 螺栓
放上螺栓 1 和 2 。
拧紧螺栓 2 。
前部护板安装到支架上
M6x20
拧紧扭矩
8 Nm
拧紧螺栓 1 。
推力缓冲区位于前桥架梁上
M8
更换螺栓。
接合力矩
15 Nm
旋转角
90 °
拧紧螺栓 (箭头)。
前部机组防护板
螺栓
拧紧力矩
2,6 Nm
27 –
加注高温冷却液循环回路并进行排气
有更多信息。
技术信息
排气前 务必 加注冷却系统。
对于高温和低温冷却液循环回路，加注 两条 回路。
参见更多信息。
用于
