11 13 020
拆卸和安装/更换油底壳下部分
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
8
油位传感器装到油底壳上
M6
接合力矩
2
Nm
拧紧力矩
8,5
Nm
用于
9
油底壳下部件安装到油底壳上部件上
M8x25
更换微密封螺栓。
拧紧力矩
27
Nm
用于
11
机油滤清器盖安装到油底壳上部件上
1. 第一次拧紧
40
Nm
2. 松开
180
°
第 3 拧紧力矩
40
Nm
用于
12
放油螺塞
M18x1.5
更换密封环。
40
Nm
用于
13
护板安装到承梁/前桥架梁上
M12
更换螺栓。
接合力矩
100
Nm
旋转角
90
°
用于
13
14
推力缓冲区位于前桥架梁上
M8
更换螺栓。
接合力矩
15
Nm
旋转角
90
°
用于
13
14
前部机组防护板
螺栓
拧紧力矩
2,6
Nm
用于
13
承梁固定装置安装到车身上
M6X25
拧紧力矩
3.0
Nm
用于
14
前部护板安装到支架上
M6x20
拧紧扭矩
8
Nm
专用工具概述
2 455 965
机油滤清器扳手
用于
5
11
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 495 102 (11 4 470)
工具
用于
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 495 103 (11 4 471) |
刮刀
|
||
| 2 | 0 495 104 (11 4 472) |
起拔器
（磨石） |
概览：标准工具
技术数据概述
用于
15
发动机油
更换发动机油时含机油滤清器滤芯的加注量
14,0
l
发动机油:
技术上适用的发动机油，用于 BMW Group 发动机
发动机油
技术上适用的发动机油，用于 BMW Group 发动机
3.0 在技术上合适的 BMW Group 发动机的发动机油
用于
17
油尺 MIN 和 MAX 两个标记之间的油量
1.0
l
用于
17
油尺最小和最大标记之间的油量
1,0
l
概览：消耗材料
更多信息
维修手册
用于
| 00 .. ... 用升降台抬起汽车 |
消耗材料
用于
| 3.0 在技术上合适的 BMW Group 发动机的发动机油 |
15
|
零件
附加信息
11 13 020
拆卸和安装/更换油底壳下部分
有更多信息。
一般信息
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
警告
热液体。
烫伤危险！
只有当配备合适的个人防护装备时，才允许在车辆上执行作业。
技术信息
无推力缓冲区不允许行驶。
技术信息
无车顶撑杆/前端支撑杆或拉杆不允许行驶。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
准备工作
1
–
打开油管接头密封盖
打开油管接头密封盖
1
。
2
–
拆卸前部机组防护板或者前部护板
技术信息
根据车辆装备，可能安装不同的型号。
类型 A：
松开螺栓（箭头）。
拆卸前部机组防护板
1
。
技术信息
固定部件以防滑落。
技术信息
无推力缓冲区不允许行驶。
类型 B：
松开螺栓（箭头）。
松开螺栓
1
和
2
。
取下前部护板
3
。
3
–
拆卸推力缓冲区
技术信息
无推力缓冲区不允许行驶。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开门边装饰条
2
的螺栓
1
。
松开护板上底板饰件的全部螺栓
1
。
松开螺栓
3
。
松开螺栓
2
。
取下推力缓冲区
1
。
4
–
松开放油螺塞
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
将放油螺塞
1
从油底壳上松开。
排放发动机机油。
5
–
松开机油滤清器盖
用专用工具
2 455 965
将机油滤清器盖 从油底壳上部分上松开。
6
–
拆下机油滤清器滤芯
将机油滤清器滤芯
1
沿箭头方向从机油滤清器盖
2
上松开。
核心任务
7
–
拆下油底壳下部件
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
解除联锁并脱开插头连接
1
。
将车辆电缆束从下部油底壳上松开。
松开所有螺栓
2
。
拆下油底壳下部分。
8
–
更换油底壳下部分

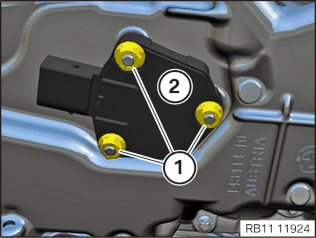

松开螺母
1
。
将油位传感器
2
从油底壳下部分中抽出并且拆卸。

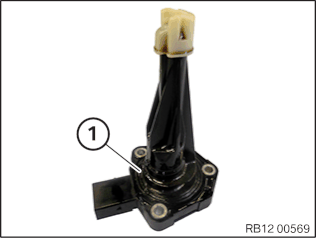

更新密封环
1
。
零件：
密封环
用发动机机油浸润密封环
1
。
更新油底壳下部分。
零件
：油底壳下部分
穿入并且安装油位传感器
2
。
拧紧螺母
1
。
油位传感器装到油底壳上
M6
接合力矩
2
Nm
拧紧力矩
8,5
Nm
9
–
安装油底壳下部件
有损坏危险
损坏表面。
采用磨削工具(例如砂布)清洁表面可能损坏表面，导致不密封或发动机损坏。
不得采用切削工具。
将固定装置的所有螺纹用合适的螺丝攻
M8
1
清洁。
将密封面
1
上粗大的密封件残留物用专用工具
0 495 102 (11 4 470)
清除。
技术信息
密封面必须是无油、无油脂且无清洗剂的。
将密封面上细小的密封件残留物用专用工具
0 495 102 (11 4 470)
清除。
更新油底壳下部分的密封件和螺栓。
零件：
密封件、螺栓
技术信息
更换微密封螺栓。
螺栓连接必须在 15 分钟内完成，因为在这个时间段之后就开始硬化了。微密封螺栓不允许再拧紧。
将油底壳下部分及密封件定位在油底壳上部分上。
用力拧紧所有螺栓
2
。
拧紧所有螺栓
2
。
油底壳下部件安装到油底壳上部件上
M8x25
更换微密封螺栓。
拧紧力矩
27
Nm
连接插头
1
并以能听到的方式进行联锁。
将车辆电缆束固定在下部油底壳上。
后续工作
10
–
安装机油滤清器滤芯
检查标记
1
并在正确位置安装。
将机油滤清器滤芯
2
推入机油滤清器盖
3
。
必须能听到机油滤清器滤芯
2
嵌入。
类型 A：
用制动器清洁剂和不起毛的抹布清除标记区域内机油滤清器上的残油。
确保密封环
1
已用发动机机油浸润。
类型 B：
用制动器清洁剂和不起毛的抹布清除标记区域内机油滤清器上的残油。
更新 O 形环
1
并用发动机机油浸润。
零件：
O 形环
用制动器清洁剂和不起毛的抹布清除区域
1
内机油滤清器壳上的残油。
11
–
拧紧机油滤清器盖
用专用工具
2 455 965
将机油滤清器盖拧紧在油底壳上部分上。
机油滤清器盖安装到油底壳上部件上
1. 第一次拧紧
40
Nm
2. 松开
180
°
第 3 拧紧力矩
40
Nm
12
–
拧紧放油螺塞
更新密封环
2
。
零件：
密封环
将放油螺塞
1
在油底壳上定位并将其拧紧。
放油螺塞
M18x1.5
更换密封环。
40
Nm
13
–
安装推力缓冲区
更新螺栓
2
和
3
。
零件：
螺丝
将推力缓冲区
1
定位。
拧紧螺栓
2
。
护板安装到承梁/前桥架梁上
M12
更换螺栓。
接合力矩
100
Nm
旋转角
90
°
拧紧螺栓
3
。
推力缓冲区位于前桥架梁上
M8
更换螺栓。
接合力矩
15
Nm
旋转角
90
°
拧紧护板上的底板饰件螺栓
1
。
前部机组防护板
螺栓
拧紧力矩
2,6
Nm
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
拧紧门边装饰条
1
的螺栓
2
。
承梁固定装置安装到车身上
M6X25
拧紧力矩
3.0
Nm
14
–
安装前部机组防护板或者前部护板
技术信息
根据车辆装备，可能安装不同的型号。
类型 A：
定位前机组防护板
1
。
拧紧螺栓（箭头）。
前部机组防护板
螺栓
拧紧力矩
2,6
Nm
类型 B：
定位前部护板
3
。
更新螺栓
1
。
零件：
螺栓
放上螺栓
1
和
2
。
拧紧螺栓
2
。
前部护板安装到支架上
M6x20
拧紧扭矩
8
Nm
拧紧螺栓
1
。
推力缓冲区位于前桥架梁上
M8
更换螺栓。
接合力矩
15
Nm
旋转角
90
°
拧紧螺栓 (箭头)。
前部机组防护板
螺栓
拧紧力矩
2,6
Nm
15
–
加注发动机油
有损坏危险
加注过量的发动机油会损坏发动机。
加注过量的发动机油可能导致发动机损坏。
注意发动机油的准确加注量。
排放时，请滴干发动机机油。

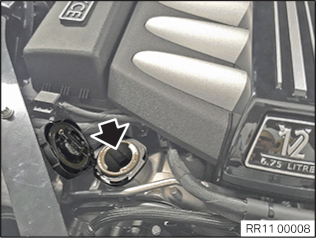

将发动机油注入加油管接头（箭头）中。
发动机油
更换发动机油时含机油滤清器滤芯的加注量
14,0
l
发动机油:
技术上适用的发动机油，用于 BMW Group 发动机
发动机油
技术上适用的发动机油，用于 BMW Group 发动机
3.0 在技术上合适的 BMW Group 发动机的发动机油
16
–
关闭油管接头密封盖

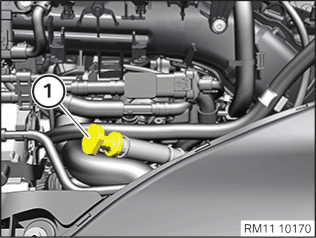

关闭油管接头密封盖
1
。
17
–
检查发动机机油油位
前提
车辆水平停放。
技术信息
注意操作手册。
执行电子油位测量。
如有必要，添加发动机油。
▶ 检查发动机机油油位
技术信息
只能在发动机暖机时(机油温度>
70 °C
)检查发动机机油油位。
将车辆置于水平表面上。
关闭发动机并等待
5 分钟
。
拉出油尺 并使用无绒毛织物擦干净。
技术信息
不要过快或过慢地将油尺推入到导向管中或从导向管中拉出。
将油尺推入导向管内直至极限位置并重新拉出。
技术信息

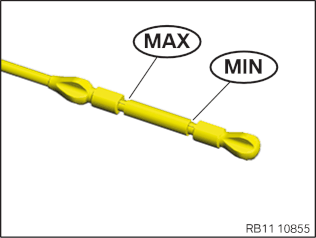

发动机机油油位必须介于油尺的最小标记和最大标记之间。
读取油尺上的发动机机油油位。
如有必要，添加发动机油。
油尺 MIN 和 MAX 两个标记之间的油量
1.0
l
◀
▶ 检查发动机机油油位
技术信息
只能在发动机暖机时(机油温度>
70 °C
)检查发动机机油油位。
将车辆置于水平表面上。
关闭发动机并等待
5 分钟
。
拉出油尺
1
并使用无绒毛织物擦干净。
技术信息
不要过快或过慢地将油尺推入到导向管中或从导向管中拉出。
将油尺
1
推入导向管中至极限位置，并且重新拉出。
技术信息
发动机机油油位必须介于油尺的最小标记和最大标记之间。
读取油尺上的发动机机油油位。
如有必要，添加发动机油。
油尺最小和最大标记之间的油量
1,0
l
◀
