51 47 177
拆卸和安装/更换行李箱底板调节的驱动装置
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 47 177
拆卸和安装/更换行李箱底板调节的驱动装置
一般信息
准备工作
1
–
拆下行李箱底板饰板
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拉出导向件
1
上的行李箱底板饰件
3
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。
核心任务
2
–

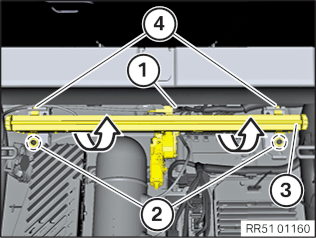

拆卸行李箱底板调节驱动装置
脱开插头连接
1
。
松开螺栓
2
。
将行李箱底板调节驱动装置
3
从固定凸耳
4
中抽出并且拆卸。
3
–

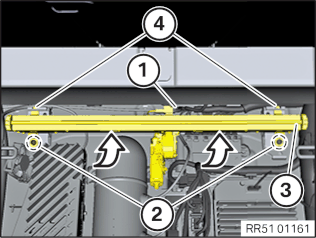

安装行李箱底板调节装置的驱动装置
将行李箱底板调节装置的驱动装置
3
穿入固定凸耳
4
上。
拧紧螺栓
2
。
连接插头连接
1
。
后续工作
4
–
安装行李箱底板饰件
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
