52 26 310
拆卸和安装 / 更新右侧后部座椅靠背锁
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
后部座椅靠背靠背锁
半圆头埋头螺钉
拧紧力矩
23
Nm
用于
4
靠背套安装到靠背骨架上
螺栓
3
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
2
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 496 569 (00 9 325)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
52 26 310
拆卸和安装 / 更新右侧后部座椅靠背锁
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
为了更清楚概览：图示为已拆卸的周围部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–

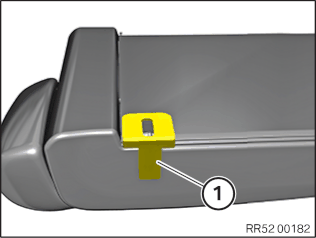

拆下后座椅靠背的靠背锁面板
用专用工具
0 496 571 (00 9 327)
松脱后座椅靠背的靠背锁面板
1
。
2
–

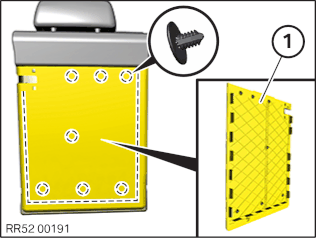

拆卸后座椅靠背的后面板
将后座椅靠背的后面板
1
在标记区域中用专用工具
0 496 571 (00 9 327)
松脱。
核心任务
3
–

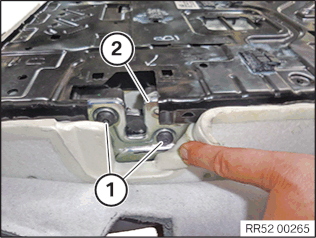

拆卸后座靠背的靠背锁
松开螺栓
1
。
用专用工具
0 496 569 (00 9 325)

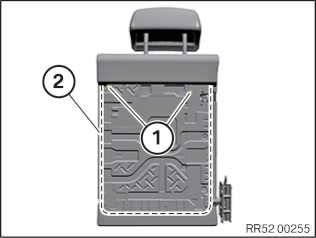

松脱标记区域的靠背套
2
。
松开螺栓
1
。
抽出靠背锁
2
并解锁脱开相应的插头连接。
4
–
安装后座靠背的靠背锁
正确定位靠背锁
2
并联锁相应插头连接。
拧紧螺栓
2
。
后部座椅靠背靠背锁
半圆头埋头螺钉
拧紧力矩
23
Nm
正确定位靠背套
2
，并在标记区域内嵌入。
拧紧螺栓
1
。
靠背套安装到靠背骨架上
螺栓
3
Nm
后续工作
5
–
安装后座椅靠背的后面板
将后座椅靠背的后面板
1
正确定位并且在标记区域中嵌入。
6
–
将靠背锁面板安装到后座椅靠背上
将靠背锁面板定位到后座椅靠背
1
上并嵌入。
