13 62 693
更换汽油微粒过滤器后的废气温度传感器 （根据车辆诊断）（气缸列 2）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
废气温度传感器安装到汽油微粒过滤器上
拧紧扭矩
30
Nm
用于
2
底板饰件
螺栓
拧紧力矩
3
Nm
塑料螺母
拧紧力矩
2,6
Nm
用于
2
底板饰件
螺栓 M6x20
拧紧扭矩
3
Nm
热塑性塑料用螺栓
拧紧扭矩
2.6
Nm
塑料螺母
拧紧扭矩
2.6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) |
1
2
|
| 61 35 ... 有关 ESD 保护的提示 (静电放电) |
1
2
|
零件
附加信息
13 62 693
更换汽油微粒过滤器后的废气温度传感器
（根据车辆诊断）（气缸列 2）
（根据车辆诊断）（气缸列 2）
一般信息
核心任务
1
–
拆卸汽油微粒过滤器（气缸列 2）后的废气温度传感器
有更多信息。
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)

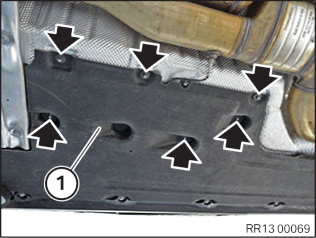

松开螺栓（箭头）。
将右侧底板饰件
1
部分松开。

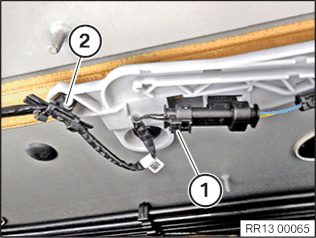

松开并拔出插头
1
。
松开夹子
2
。
松开汽油微粒过滤器（气缸列 2）后的废气温度传感器
1
。
拆除废气温度传感器。
2
–
安装汽油微粒过滤器（气缸列 2）后的废气温度传感器
有更多信息。
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
旋入并拧紧汽油微粒过滤器（气缸列 2）后的废气温度传感器
1
。
废气温度传感器安装到汽油微粒过滤器上
拧紧扭矩
30
Nm
插上插头
1
并听到联锁的声音。
用夹子
2
固定电缆。
安装右侧底板饰件
1
。
拧紧螺栓（箭头）。
底板饰件
螺栓
拧紧力矩
3
Nm
塑料螺母
拧紧力矩
2,6
Nm
底板饰件
螺栓 M6x20
拧紧扭矩
3
Nm
热塑性塑料用螺栓
拧紧扭矩
2.6
Nm
塑料螺母
拧紧扭矩
2.6
Nm
