61 14 035
拆卸和安装/更新前部蓄电池正极导线配电器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
前部配电器
螺栓 M8x35
拧紧扭矩
13
Nm
用于
7
前部配电器
螺栓 TS5x16
拧紧扭矩
2.5
Nm
用于
7
密封框装到配电器上
螺栓 TS5x16
拧紧扭矩
2.5
Nm
用于
7
蓄电池正极导线
法兰螺母M8
拧紧扭矩
15
Nm
用于
7
蓄电池正极接线柱
正极螺栓
拧紧扭矩
15
Nm
用于
8
第二个前围装到未精加工的车身上
六角螺栓 M6x20
拧紧力矩
7,6
Nm
用于
8
第二个前围装到未精加工的车身上
螺栓
拧紧力矩
2,6
Nm
用于
11
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
专用工具概述
0 493 441 (61 6 060)
起拔器
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 494 704 (61 6 061) |
基体
|
||
| 2 | 0 494 705 (61 6 062) |
爪
（左/右爪） |
||
| 3 | 0 494 706 (61 6 063) |
主轴
|
||
| 4 | 0 494 707 (61 6 064) |
压块
|
概览：标准工具
技术数据概述
用于
11
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
12
|
零件
附加信息
61 14 035
拆卸和安装/更新前部蓄电池正极导线配电器
一般信息
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆下两根刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下刮水臂
拆下饰盖
1
。
松开螺母
2
。
将刮水臂
1
用专用工具
0 493 441 (61 6 060)
拔下。
◀
3
–
拆卸后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸后部发动机室盖板
将锁止件
1
转动90°。
取下盖板
3
并且在区域
2
拔下排液管。
◀
4
–
拆下风窗框板盖板
从侧向开始向上拔下风窗框板盖板盖板
1
。
5
–
拆卸上部第二个前围
松开螺栓
1
。
松开螺栓
2
。
拆卸上部的第二个前围
3
。
核心任务
6
–
拆卸前部配电器蓄电池正极导线

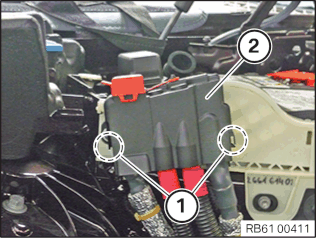

松开卡子
1
并向上取下盖板
2
。

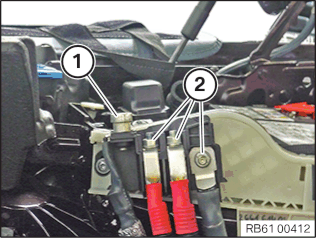

松开螺栓
1
并抽出相应的电缆。
松开螺母
2
并抽出附属电缆。

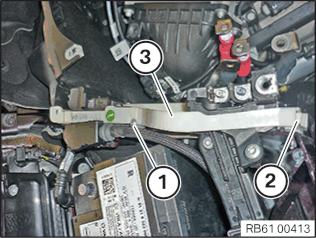

松开螺栓
1
。
松开卡子
2
。
向上抽出配电器密封框
3
。

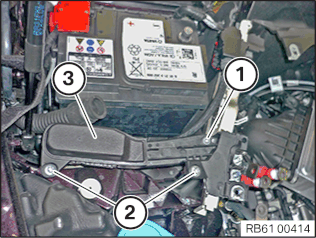

松开螺栓
1
和螺栓
2
。
向上抽出配电器
3
。

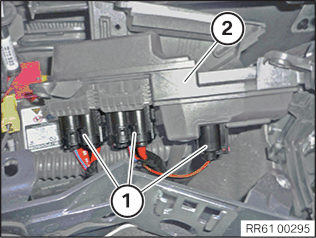

解除联锁并脱开插头
1
。
取下配电器
2
。
7
–
安装前部配电器蓄电池正极导线
连接并联锁插头
1
与配电器
2
。
定位配电器
3
并向下穿入。
拧紧螺栓
2
。
前部配电器
螺栓 M8x35
拧紧扭矩
13
Nm
拧紧螺栓
1
。
前部配电器
螺栓 TS5x16
拧紧扭矩
2.5
Nm
将配电器的密封框
3
穿入嵌入件
2
中。
拧紧螺栓
1
。
密封框装到配电器上
螺栓 TS5x16
拧紧扭矩
2.5
Nm
穿入相关电缆并拧紧螺母
2
。
蓄电池正极导线
法兰螺母M8
拧紧扭矩
15
Nm
穿入相关电缆并拧紧螺栓
1
。
蓄电池正极接线柱
正极螺栓
拧紧扭矩
15
Nm
向下插入盖板
2
。
卡子
1
必须正确嵌入。
后续工作
8
–
安装第二个上部前围
定位上部的第二个前围
3
。
拧紧螺栓
2
。
第二个前围装到未精加工的车身上
六角螺栓 M6x20
拧紧力矩
7,6
Nm
拧紧螺栓
1
。
第二个前围装到未精加工的车身上
螺栓
拧紧力矩
2,6
Nm
9
–
安装风窗框板盖板
检查刮水器轴套管
1
是否损坏，必要时更换。
注意套管
1
在刮水器轴上处于正确位置。
从侧门开始将风窗框板盖板
1
压入上部密封唇。
10
–
安装后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装后部发动机室盖板
将排液管在区域
2
中插上并且将后部发动机室的饰盖
3
定位。
将锁止件
1
转动90°。
◀
11
–
安装两个刮水臂
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
技术信息
在装配刮水臂前，通过按下转向柱开关置于正确的转向位置。
将刮水臂
1
插在刮水器轴
2
上。
将刮水臂
1
及刮水器刮片正确地定位至前窗玻璃上的标记
2
处。
必须遵守刮水器刮片和标记
2
之间允许的间距。
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
拧紧螺母
2
。
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
放上饰盖
1
。
◀
12
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
