41 51 080
拆卸及安装左前，左后车门
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
铰链螺栓连接
螺栓
拧紧力矩
27
Nm
用于
3
车门制动器装到 A 柱上
螺栓
拧紧力矩
28
Nm
用于
3
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
4
|
零件
附加信息
41 51 080
拆卸及安装左前，左后车门
一般信息
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
核心任务
2
–
拆卸左前车门
打开车门。

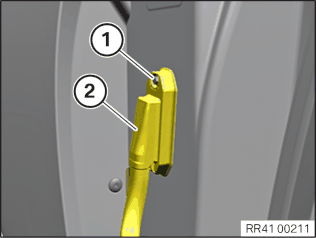

松开插头框架上的螺栓
1
，并且将插头连接
2
从 A 柱中拉出。

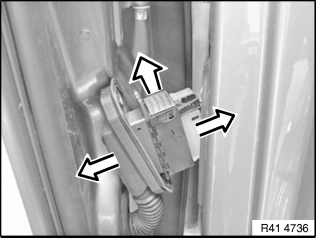

将固定夹向上拉，并且脱开插头连接。
确保车门不会落下。

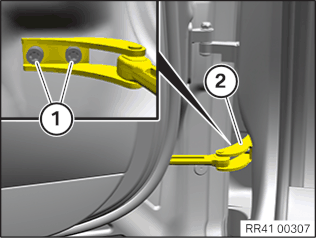

松开螺栓
1
并且将车门制动器
2
从 A 柱上松开。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
固定车门以防脱落。

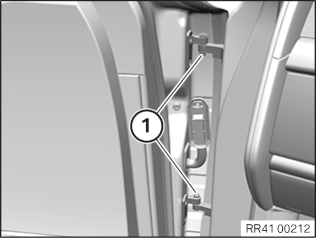

松开上下两个铰链件间的螺栓
1
。
向上松开车门，把车门放在合适的垫块上。
3
–
安装左前车门
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
将车门从上部嵌入铰链。
拧紧上下两个铰链件间的螺栓
1
。
铰链螺栓连接
螺栓
拧紧力矩
27
Nm
确保车门不会落下。
将车门制动器
2
定位到 A 柱上。
拧紧螺栓
1
。
车门制动器装到 A 柱上
螺栓
拧紧力矩
28
Nm
连接插头连接
2
并将其装入 A 柱。
拧紧插头框架上的螺栓
1
。
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3
Nm
后续工作
4
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
