41 62 005
拆卸和安装后行李箱盖上部件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
10
14
铰链安装到尾门上部件上
组合半圆头埋头螺钉M10
拧紧扭矩
56
Nm
用于
11
扰流板上部件装到后行李箱盖上
螺栓
拧紧扭矩
8
Nm
用于
12
后行李箱盖拉手装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
用于
14
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
用于
14
后行李箱盖调整楔入件
螺栓
拧紧扭矩
13
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
3
4
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修提示 (PRE)
用于
| 车身间隙尺寸 |
14
|
| 车身间隙尺寸 |
14
|
零件
附加信息
41 62 005
拆卸和安装后行李箱盖上部件
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
准备工作
1
–

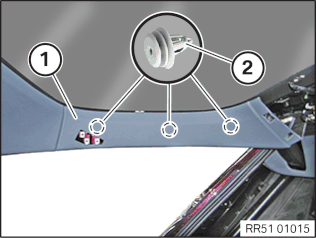

拆卸上部后窗框盖板
将后窗框上方盖板
1
从卡子
2
处松脱并取下。
2
–
拆卸左侧和右侧后窗框的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下侧面后窗框盖板
松脱盖板
1
。
松开螺栓
1
并且取下定位件
2
。
将侧面后窗框盖板
1
从卡子
2
松脱并取下。
◀
3
–

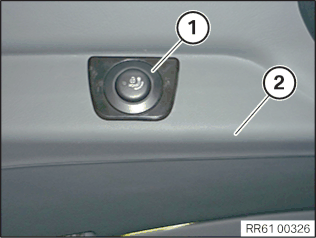

拆下自动挂车挂钩的开关
将开关
1
用专用工具
0 496 571 (00 9 327)
从后行李箱盖饰板
2
中拆卸下来。
脱开配套的插头连接，并且拆下开关
1
。
4
–

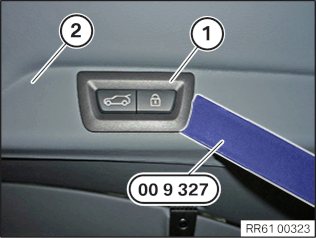

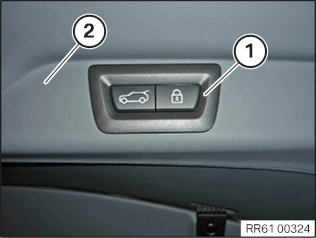

拆卸后行李箱盖自动操作装置开关
前提
后行李箱盖已打开。
将后行李箱盖自动操作装置开关
1
用专用工具
0 496 571 (00 9 327)
从后行李箱盖饰板
2
中撬出。
解锁并脱开相应的插头连接。
5
–

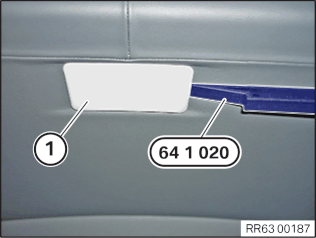

拆卸后行李箱盖上的行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
6
–

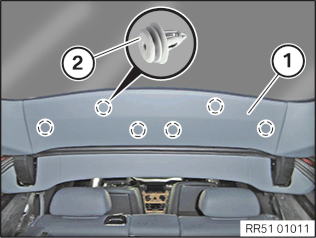

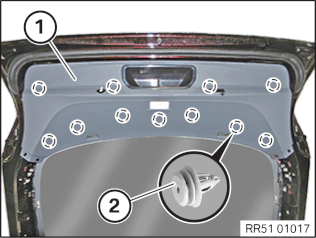

拆下后行李箱盖饰板
将后行李箱盖饰板
1
在卡子
2
上松脱并且取下。

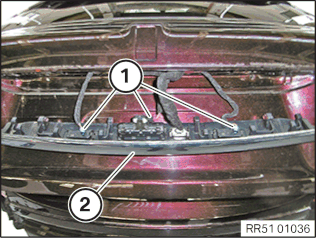

7
–

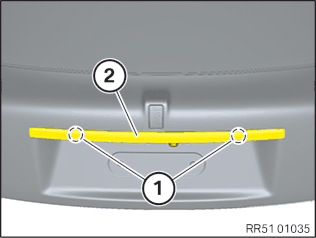

拆卸后行李箱盖拉手
从后部松开螺栓
1
。
向后抽出后行李箱盖拉手
2
。
将插头连接
1
解除联锁并脱开。
取下后行李箱盖拉手
2
。
8
–
拆卸后扰流板的上部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
松开螺栓
1
。
将固定锁片
1
用一个合适的工具解除联锁。
将后扰流板的上部件
2
沿箭头方向抽出并拆下。
核心任务
9
–
拆卸后行李箱盖上部件
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。

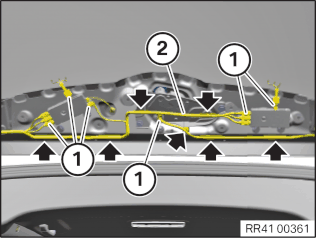

将插头连接
1
解除联锁并脱开。
将电缆束和软管在标记位置（箭头）上从支架中松开。
将橡胶密封圈
2
从尾门上松开并且和电缆束一起向内穿过。
拆卸报警蜂鸣器
1
。松脱附属的插头连接。

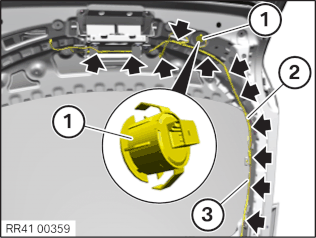

解锁并且脱开电缆束的插头连接
2
。
将电缆束
3
在标记位置（箭头）上从尾门上松开。

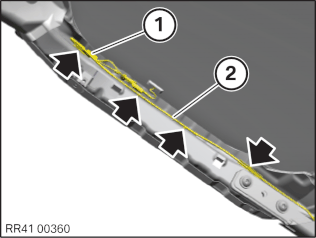

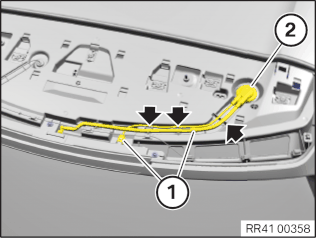

解除联锁并脱开插头连接
1
。
将电缆束
2
在标记位置（箭头）上从尾门上松开。
解锁并且脱开电缆束
2
的插头连接
1
。
将电缆束
2
在标记位置（箭头）上从尾门上松开。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。

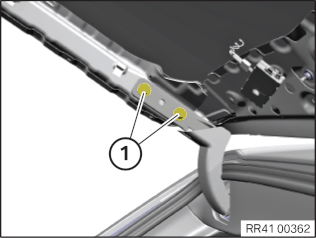

松开车辆两侧的螺栓
1
。
拆下后行李箱盖。
10
–
安装后行李箱盖上部件
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
将两侧后行李箱盖定位到铰链上。
在两侧拧紧螺栓
1
。
铰链安装到尾门上部件上
组合半圆头埋头螺钉M10
拧紧扭矩
56
Nm
将电缆束
2
在标记位置（箭头）上固定在尾门上。
连接电缆束
1
的插头连接（箭头）。
将电缆束
2
在标记位置（箭头）上固定在尾门上。
连接插头连接
1
。
将电缆束
3
在标记位置（箭头）上固定在尾门上。
连接电缆束的插头连接
2
。
连接报警蜂鸣器
1
的插头连接。安装报警蜂鸣器
2
。
将电缆束和橡胶密封圈
2
穿过尾门。
安装橡胶密封圈。在此过程中注意橡胶密封圈正确的安装位置。（水密性）
连接插头连接
1
。
将电缆束和软管固定在标记位置（箭头）上。
后续工作
11
–
安装后扰流板的上部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
定位后扰流板的上部件
2
，然后沿箭头方向推到后部空气导流板的下部件上，直到固定锁片
1
正确嵌入。
拧紧螺栓
1
。
扰流板上部件装到后行李箱盖上
螺栓
拧紧扭矩
8
Nm

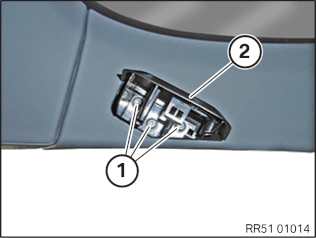

12
–
装入后行李箱盖拉手
检查后行李箱盖拉手
2
密封件。
如果密封件损坏，则更新后行李箱盖拉手
2
。
连接并联锁插头连接
1
。
定位后行李箱盖拉手
2
。
从后部拧紧螺栓
1
。
后行李箱盖拉手装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
13
–

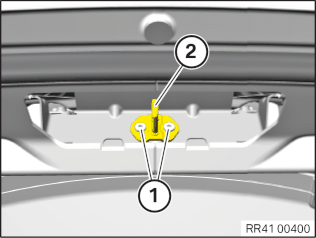

拆卸后行李箱盖锁的锁闩
松开螺栓
1
。
拆卸锁闩
2
。
14
–
调整后行李箱盖上部件
有更多信息。
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。
技术信息
有关车身间隙尺寸的提示是本维修手册的基础并且必须加以遵守。
更多信息参见：41 00 ... 车身间隙尺寸
注意
在左侧和右侧执行的工作步骤。

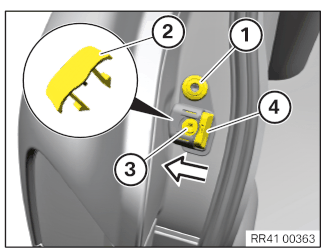

将缓冲挡块
1
回转数圈。（拧入）
取下饰盖
2
并且松开位于其下的螺栓
3
。
将楔入件
4
朝箭头方向向外推并且用手拧紧螺栓
3
。
将螺栓
1
在左侧和右侧铰链臂上松开，直至尾门可以移动。
调整后备箱盖。

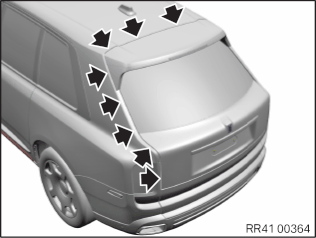

检查
检查尾门和邻近部件之间的间隙尺寸（箭头）。
必要时，为此安装后扰流板。
结果
间隙尺寸不符合规定。
措施
调整后备箱盖。
拧紧螺栓
1
。
铰链安装到尾门上部件上
组合半圆头埋头螺钉M10
拧紧扭矩
56
Nm
▶ 安装后行李箱盖锁的锁闩
有更多信息。
安装锁闩
2
并且用手拧紧螺栓
1
。
14
–
车身间隙尺寸
◀
▶ 调整后行李箱盖上部件的锁闩
有更多信息。
前提
尾门已调整。
技术信息
有关车身间隙尺寸的提示是本维修手册的基础并且必须加以遵守。
更多信息参见：41 00 ... 车身间隙尺寸
尽量松开螺栓
1
，使锁闩
2
刚好还能移动，并自行对中。
关闭后备箱盖。
打开后行李箱盖。
拧紧螺栓
1
。
提示
在关闭后行李箱盖时，锁闩不允许碰到或刮到后行李箱盖锁。注意刮痕！
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
检查
检查至邻近部件的间隙尺寸/高度差。
结果
间隙尺寸/高度差不满足规定。
措施
调整锁闩。
14
–
车身间隙尺寸
◀

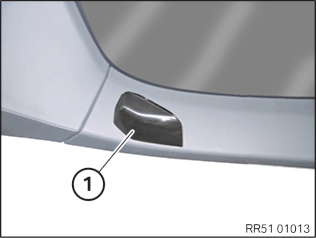

将缓冲挡块
1
通过转动进行预设，直至尾门位于侧围下方
0.5 - 1.0 mm
。
检查
检查后行李箱盖和侧围之间的预设置。

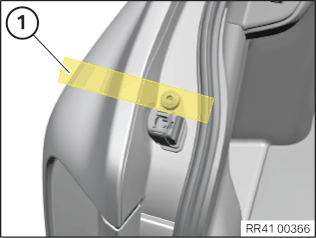

为此，将黄色塑料胶带
1
折叠 1 次并且放到缓冲挡块上。
关闭后行李箱盖。
当塑料胶带拉出时感觉到阻力轻微，就说明缓冲挡块预设置正确。
结果
塑料胶带在没有阻力的情况下不能拉出或者完全不能拉出。
措施
通过旋转预设置缓冲挡块。
调整缓冲挡块。（最终设置）
为此，将缓冲挡块拧出 3/4 至 1 圈。
根据凹凸状况和后行李箱盖的关闭噪音拧出缓冲挡块。
检查
检查后行李箱盖和侧围之间的高度差。
结果
间隙尺寸不符合规定。
措施
调整缓冲挡块。

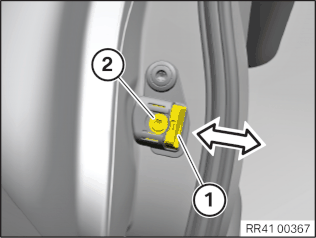

通过朝箭头方向移动调整楔入件
1
。
拧紧螺栓
2
。
后行李箱盖调整楔入件
螺栓
拧紧扭矩
13
Nm
检查
检查楔入件的调整情况。
为此，将黄色塑料胶带
1
折叠 1 次并且放到楔入件上。
关闭后行李箱盖。
当塑料胶带拉出时感觉到有吸力时，就说明楔子元件已调整正确。
结果
塑料胶带在没有阻力的情况下不能拉出或者完全不能拉出。
措施
通过移动调整楔入件。
15
–
安装后行李箱盖饰板

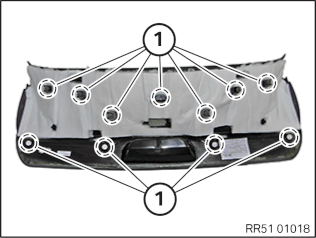

检查卡子
1
。
更新损坏或者缺少的卡子
1
。
将后行李箱盖饰板
1
定位在卡子
2
上并嵌入。
16
–

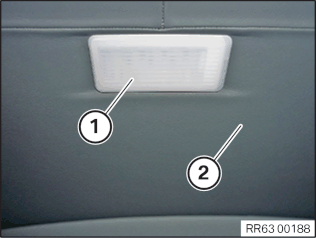

将行李箱照明灯安装到后行李箱盖上
连接相应的插头。
将行李箱照明灯
1
装入后行李箱盖饰板
2
中。
17
–
安装后行李箱盖自动操作装置开关
前提
后行李箱盖已打开。
将所属的插头和后行李箱盖自动操作装置开关
1
连接。
将后行李箱盖自动操作装置开关
1
装入后行李箱盖饰板
2
中。
18
–
安装自动挂车挂钩开关
将所属的插头和开关
1
连接。
正确定位开关
1
并且安装到后行李箱盖饰板
2
中。
19
–
从左右侧面安装后窗框盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装侧面后窗框盖板

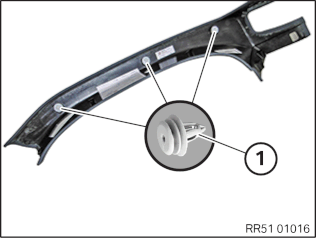

检查卡子
1
。
更新损坏或者缺少的卡子
1
。
正确定位侧面后窗框盖板
1
并在卡子
2
上嵌入。
定位定位件
2
。
拧紧螺栓
1
。
定位并嵌入盖板
1
。
◀
20
–
安装上部后窗框的盖板
检查夹子
1
是否损坏。
更新损坏或者缺少的卡子
1
。
正确定位上部后窗框盖板
1
并嵌入至卡子
2
上。
