41 62 021
更换后行李箱盖上部件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
15
23
铰链安装到尾门上部件上
组合半圆头埋头螺钉M10
拧紧扭矩
56
Nm
用于
15
天线放大器安装到车身/支架上
螺栓
拧紧扭矩
4
Nm
用于
15
楔入件安装到尾门上
螺栓M8
拧紧扭矩
20
Nm
用于
16
后行李箱盖拉手装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
用于
17
后行李箱盖上的减震器
螺栓 M6 x 20
拧紧扭矩
8
Nm
用于
18
接地带安装到后行李箱盖上
螺栓
拧紧扭矩
5
Nm
用于
19
后窗刮水器马达安装到车身上
螺栓
拧紧扭矩
7.6
Nm
用于
20
后窗雨刮刮水臂安装到后窗刮水器马达上
螺母
拧紧扭矩
8,0
Nm
用于
21
后部空气导流板下部件装到后行李箱盖上
螺母
拧紧力矩
8
Nm
用于
22
扰流板上部件装到后行李箱盖上
螺栓
拧紧扭矩
8
Nm
用于
23
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
用于
23
后行李箱盖调整楔入件
螺栓
拧紧扭矩
13
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
3
4
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 441 (61 6 060)
起拔器
用于
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 494 704 (61 6 061) |
基体
|
||
| 2 | 0 494 705 (61 6 062) |
爪
（左/右爪） |
||
| 3 | 0 494 706 (61 6 063) |
主轴
|
||
| 4 | 0 494 707 (61 6 064) |
压块
|
概览：标准工具
技术数据概述
用于
18
粘结剂条
b = 宽度
7
mm ...
9
mm
h = 高度
11
mm ...
13
mm
概览：消耗材料
更多信息
维修提示 (PRE)
用于
| 车身间隙尺寸 |
23
|
| 车身间隙尺寸 |
23
|
零件
附加信息
41 62 021
更换后行李箱盖上部件
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
准备工作
1
–
拆卸上部后窗框盖板
将后窗框上方盖板
1
从卡子
2
处松脱并取下。
2
–
拆卸左侧和右侧后窗框的盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下侧面后窗框盖板
松脱盖板
1
。
松开螺栓
1
并且取下定位件
2
。
将侧面后窗框盖板
1
从卡子
2
松脱并取下。
◀
3
–
拆下自动挂车挂钩的开关
将开关
1
用专用工具
0 496 571 (00 9 327)
从后行李箱盖饰板
2
中拆卸下来。
脱开配套的插头连接，并且拆下开关
1
。
4
–
拆卸后行李箱盖自动操作装置开关
前提
后行李箱盖已打开。
将后行李箱盖自动操作装置开关
1
用专用工具
0 496 571 (00 9 327)
从后行李箱盖饰板
2
中撬出。
解锁并脱开相应的插头连接。
5
–
拆卸后行李箱盖上的行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
6
–
拆下后行李箱盖饰板
将后行李箱盖饰板
1
在卡子
2
上松脱并且取下。
7
–
拆卸后扰流板的上部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
松开螺栓
1
。
将固定锁片
1
用一个合适的工具解除联锁。
将后扰流板的上部件
2
沿箭头方向抽出并拆下。
8
–
拆卸后部空气导流板下部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
脱开插头连接
1
。
松脱盖板
2
。
松开螺母
1
。
松开螺栓
2
。
抽出电缆套口
1
。
脱开插头连接
2
，抽出相应的电缆或软管。
拆卸后部空气导流板下部件
1
。
9
–
拆下后窗刮水器刮水臂
将螺母
1
从后窗刮水器的刮水臂
2
上松开。
将后窗刮水器刮水臂
1
用专用工具
0 493 441 (61 6 060)
松开，并沿箭头方向取下。
10
–
拆卸后窗玻璃刮水器马达
松开橡胶密封圈
1
并且朝箭头方向从刮水器轴
2
上取下。
松脱导线支架
1
。
松开螺栓
2
。
解除联锁并脱开插头连接
4
。
抽出后窗刮水器马达
3
。
11
–
拆卸后窗玻璃
注意
在左侧和右侧执行的工作步骤。
松开螺栓
1
。
脱开插头连接
2
。
脱开插头连接
1
。
将电缆
1
用胶带固定在后窗玻璃上。
用织物粘胶带粘贴交点范围内的车身。
用钢丝牵引锥将绳子沿着线
1
从内推过粘结剂条
2
。
用 Spider 割开后窗玻璃。
12
–
拆卸后行李箱盖上的减震器
松开螺栓
1
并取下减震器
2
。
13
–
拆卸后行李箱盖拉手
从后部松开螺栓
1
。
向后抽出后行李箱盖拉手
2
。
将插头连接
1
解除联锁并脱开。
取下后行李箱盖拉手
2
。
14
–
拆卸后行李箱盖锁的锁闩
松开螺栓
1
。
拆卸锁闩
2
。
核心任务
15
–
更换后行李箱盖上部件
前提
新零件已喷漆。
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。

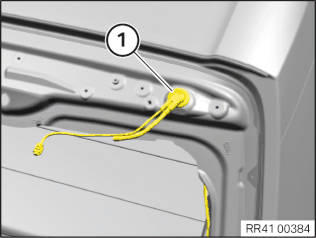

将橡胶密封圈
1
从尾门上松开并且和电缆束一起向内穿过。
拆卸报警蜂鸣器
1
。松脱附属的插头连接。

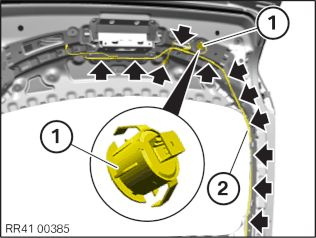

将电缆束
2
在标记位置（箭头）上从尾门上松开。

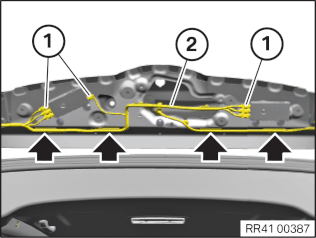

将电缆束
1
在标记位置（箭头）上从尾门上松开。
解锁并且脱开电缆束
2
的插头连接
1
。
将电缆束
2
在标记位置（箭头）上从尾门上松开。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。

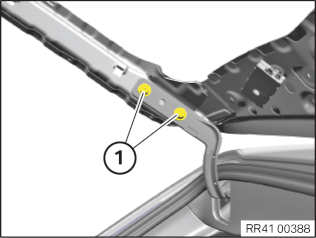

松开车辆两侧的螺栓
1
。
拆下后行李箱盖。
在两侧将新的尾门定位在铰链上。
拧紧螺栓
1
。
铰链安装到尾门上部件上
组合半圆头埋头螺钉M10
拧紧扭矩
56
Nm
松开螺栓
1
并且将两个天线放大器
2
换装到新零件上。
拧紧螺栓
1
。
天线放大器安装到车身/支架上
螺栓
拧紧扭矩
4
Nm
将电缆束
2
在标记位置（箭头）上固定在尾门上。
连接电缆束
2
的插头连接
1
。
将电缆束
1
在标记位置（箭头）上固定在尾门上。
将电缆束
2
在标记位置（箭头）上固定在尾门上。
连接所属的插头连接并且安装报警蜂鸣器
1
。
将电缆束和橡胶密封圈
2
穿过尾门。
安装橡胶密封圈。在此过程中注意橡胶密封圈正确的安装位置。（水密性）
注意
在左侧和右侧执行的工作步骤。

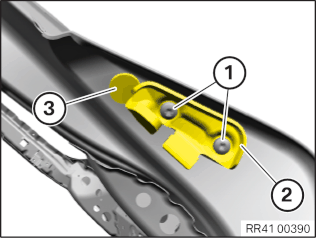

松开螺栓
1
并取下缓冲挡块
2
。
将套管
3
换装到新零件上。
将缓冲挡块
2
定位在新零件上并且拧紧螺栓
1
。
楔入件安装到尾门上
螺栓M8
拧紧扭矩
20
Nm
注意
在左侧和右侧执行的工作步骤。

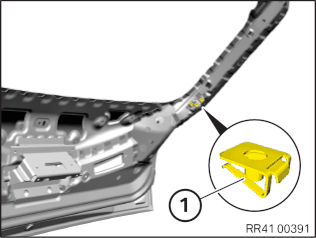

将 3 x 钢板螺母
1
换装到新零件上。

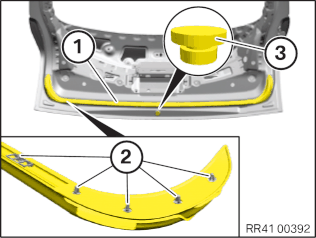

将密封件
1
在夹子
2
上松开并且换装到新零件上。
将套管
3
换装到新零件上。

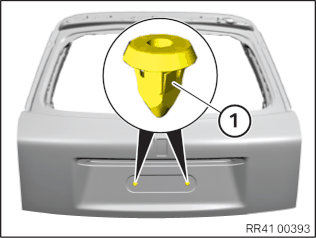

换装膨胀螺母
1
。

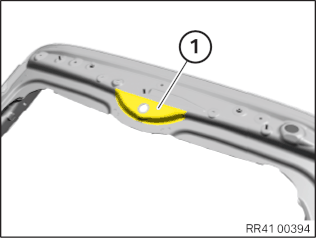

更新遮盖膜
1
。
零件：
遮盖膜
将粘结面用清洗剂
R2
清洁。
消耗性材料
清洁剂 R2
500
ml
83190417324
涂上粘合膜
1
。
执行防腐蚀措施。
后续工作
16
–
装入后行李箱盖拉手
检查后行李箱盖拉手
2
密封件。
如果密封件损坏，则更新后行李箱盖拉手
2
。
连接并联锁插头连接
1
。
定位后行李箱盖拉手
2
。
从后部拧紧螺栓
1
。
后行李箱盖拉手装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
17
–
安装后行李箱盖上的减震器
将减震器定位在后行李箱盖
2
上。
拧紧螺栓
1
。
后行李箱盖上的减震器
螺栓 M6 x 20
拧紧扭矩
8
Nm
18
–
安装后窗玻璃
检查间隔缓冲块
1
。
更新损坏或者缺少的间隔缓冲块
1
。
检查车身和后窗玻璃上的粘扣带（双锁止粘结带）
1
。
将损坏或者缺少的粘扣带（）双锁止粘结带
1
在车身和后窗玻璃上更新。
准备好两个粘结剂筒。
准备一个粘结剂筒及标准喷嘴 C。
将接缝置于区域
1
内。
将粘结剂条涂在后窗玻璃上的标记内。
粘结剂条
b = 宽度
7
mm ...
9
mm
h = 高度
11
mm ...
13
mm
将后窗玻璃
1
用吸提器小心地
转移至与 C 柱平行
下部放在密封件上并按压
侧面均匀对齐
在周围均匀地按压并嵌入到粘扣带(双锁止粘结带)上
注意，密封件
2
要均匀地贴紧在后行李箱盖
3
上。
将后窗玻璃
1
用胶带固定在车顶上。
移除胶带
1
。
连接插头
2
并锁紧。
拧紧螺栓
1
。
接地带安装到后行李箱盖上
螺栓
拧紧扭矩
5
Nm
连接插头
1
。
19
–
安装刮水器马达
穿入后窗刮水器马达
3
。
拧紧螺栓
2
。
后窗刮水器马达安装到车身上
螺栓
拧紧扭矩
7.6
Nm
嵌入导线支架
1
。
连接插头
4
并锁紧。
将橡胶密封圈
1
朝箭头方向穿到刮水器轴
2
上并且将内部密封唇压入开口中，直至橡胶密封圈
1
平整贴合。
20
–
安装后窗刮水器的刮水臂
将后窗雨刮的刮水臂
2
朝箭头方向放到刮水器轴上并且正确定位。
将螺母
1
固定在后窗刮水器的刮水臂
2
上。
后窗雨刮刮水臂安装到后窗刮水器马达上
螺母
拧紧扭矩
8,0
Nm
21
–
安装后部空气导流板下部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
定位后部空气导流板下部件
1
。
穿入电缆套口
1
。
连接插头连接
2
，穿入相应的电缆或软管。
拧紧螺母
1
。
后部空气导流板下部件装到后行李箱盖上
螺母
拧紧力矩
8
Nm
拧紧螺栓
2
。
连接插头连接
1
。
嵌入盖板
2
。
22
–
安装后扰流板的上部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
定位后扰流板的上部件
2
，然后沿箭头方向推到后部空气导流板的下部件上，直到固定锁片
1
正确嵌入。
拧紧螺栓
1
。
扰流板上部件装到后行李箱盖上
螺栓
拧紧扭矩
8
Nm
23
–
调整后行李箱盖上部件
有更多信息。
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。
技术信息
有关车身间隙尺寸的提示是本维修手册的基础并且必须加以遵守。
更多信息参见：41 00 ... 车身间隙尺寸
注意
在左侧和右侧执行的工作步骤。
将缓冲挡块
1
回转数圈。（拧入）
取下饰盖
2
并且松开位于其下的螺栓
3
。
将楔入件
4
朝箭头方向向外推并且用手拧紧螺栓
3
。
将螺栓
1
在左侧和右侧铰链臂上松开，直至尾门可以移动。
调整后备箱盖。
检查
检查尾门和邻近部件之间的间隙尺寸（箭头）。
必要时，为此安装后扰流板。
结果
间隙尺寸不符合规定。
措施
调整后备箱盖。
拧紧螺栓
1
。
铰链安装到尾门上部件上
组合半圆头埋头螺钉M10
拧紧扭矩
56
Nm
▶ 安装后行李箱盖锁的锁闩
有更多信息。
安装锁闩
2
并且用手拧紧螺栓
1
。
23
–
车身间隙尺寸
◀
▶ 调整后行李箱盖上部件的锁闩
有更多信息。
前提
尾门已调整。
技术信息
有关车身间隙尺寸的提示是本维修手册的基础并且必须加以遵守。
更多信息参见：41 00 ... 车身间隙尺寸
尽量松开螺栓
1
，使锁闩
2
刚好还能移动，并自行对中。
关闭后备箱盖。
打开后行李箱盖。
拧紧螺栓
1
。
提示
在关闭后行李箱盖时，锁闩不允许碰到或刮到后行李箱盖锁。注意刮痕！
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
检查
检查至邻近部件的间隙尺寸/高度差。
结果
间隙尺寸/高度差不满足规定。
措施
调整锁闩。
23
–
车身间隙尺寸
◀
将缓冲挡块
1
通过转动进行预设，直至尾门位于侧围下方
0.5 - 1.0 mm
。
检查
检查后行李箱盖和侧围之间的预设置。
为此，将黄色塑料胶带
1
折叠 1 次并且放到缓冲挡块上。
关闭后行李箱盖。
当塑料胶带拉出时感觉到阻力轻微，就说明缓冲挡块预设置正确。
结果
塑料胶带在没有阻力的情况下不能拉出或者完全不能拉出。
措施
通过旋转预设置缓冲挡块。
调整缓冲挡块。（最终设置）
为此，将缓冲挡块拧出 3/4 至 1 圈。
根据凹凸状况和后行李箱盖的关闭噪音拧出缓冲挡块。
检查
检查后行李箱盖和侧围之间的高度差。
结果
间隙尺寸不符合规定。
措施
调整缓冲挡块。

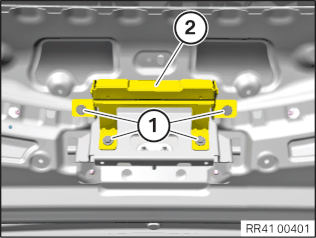

通过朝箭头方向移动调整楔入件
1
。
拧紧螺栓
2
。
后行李箱盖调整楔入件
螺栓
拧紧扭矩
13
Nm
检查
检查楔入件的调整情况。
为此，将黄色塑料胶带
1
折叠 1 次并且放到楔入件上。
关闭后行李箱盖。
当塑料胶带拉出时感觉到有吸力时，就说明楔子元件已调整正确。
结果
塑料胶带在没有阻力的情况下不能拉出或者完全不能拉出。
措施
通过移动调整楔入件。
24
–
安装后行李箱盖饰板
检查卡子
1
。
更新损坏或者缺少的卡子
1
。
将后行李箱盖饰板
1
定位在卡子
2
上并嵌入。
25
–
将行李箱照明灯安装到后行李箱盖上
连接相应的插头。
将行李箱照明灯
1
装入后行李箱盖饰板
2
中。
26
–
安装后行李箱盖自动操作装置开关
前提
后行李箱盖已打开。
将所属的插头和后行李箱盖自动操作装置开关
1
连接。
将后行李箱盖自动操作装置开关
1
装入后行李箱盖饰板
2
中。
27
–
安装自动挂车挂钩开关
将所属的插头和开关
1
连接。
正确定位开关
1
并且安装到后行李箱盖饰板
2
中。
28
–
安装后部 Rolls Royce BMW 品牌标识
更新 Rolls-Royce BMW 品牌标识
零件：
Rolls-Royce BMW 品牌标识
清除车身上的残余粘结剂。
将粘结面
1
用清洗剂
R2
清洁。
消耗性材料
清洁剂 R2
500
ml
83190417324
将内衬（防护膜）从 Rolls Royce BMW 品牌标识的粘接条上拔下。
均匀校准 Rolls Royce 品牌标识
1
并将其压入凹处。
29
–
从左右侧面安装后窗框盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装侧面后窗框盖板
检查卡子
1
。
更新损坏或者缺少的卡子
1
。
正确定位侧面后窗框盖板
1
并在卡子
2
上嵌入。
定位定位件
2
。
拧紧螺栓
1
。
定位并嵌入盖板
1
。
◀
30
–
安装上部后窗框的盖板
检查夹子
1
是否损坏。
更新损坏或者缺少的卡子
1
。
正确定位上部后窗框盖板
1
并嵌入至卡子
2
上。
