41 62 007
拆卸和安装后行李箱盖下部件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
10
铰链螺栓连接
定位螺栓 M8
拧紧扭矩
19
Nm
用于
10
支架装到后行李箱盖下部件上
螺栓M8
拧紧扭矩
19
Nm
用于
11
自动软关系统的驱动装置安装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
用于
12
扭转弹簧装到铰链上
螺栓
拧紧扭矩
19
Nm
用于
13
后保险杠饰件架梁安装到车身上
M12 六角法兰螺母
拧紧力矩
108
Nm
用于
14
将中部后保险杠引导件装到车身上
螺母 M8
拧紧力矩
3,3
Nm
用于
15
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
用于
16
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
用于
17
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
41 62 007
拆卸和安装后行李箱盖下部件
一般信息
准备工作
1
–
拆卸下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将后行李箱盖锁开关
1
用专用工具
0 496 571 (00 9 327)
从下部后行李箱盖
2
中拆下。
解锁并脱开相关插头。
取下后行李箱盖锁开关
1
。
2
–
拆卸下部后行李箱盖饰板
在卡子
2
上松脱后行李箱盖锁盖板
1
。

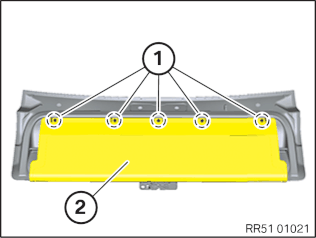

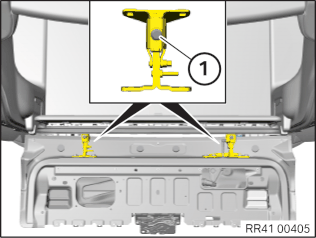

松开螺栓
1
。
松开螺栓
1
。
抽出下部后行李箱盖饰板
2
。
3
–
拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
4
–
拆卸左后和右后保险杠侧面部件
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后保险杠侧围
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱并抽出标记区域内的后保险杠侧围
2
。
如有必要，解除联锁并脱开现有的插头连接。
◀
5
–

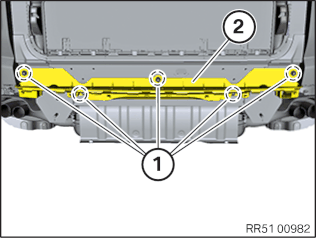

拆卸中部后部保险杠引导件
注意
为了更清楚概览：图示为已拆卸的周围部件。
松开螺母
1
。
抽出并取下中部后部保险杠引导件
2
。
6
–
拆下后部保险杠饰件的架梁

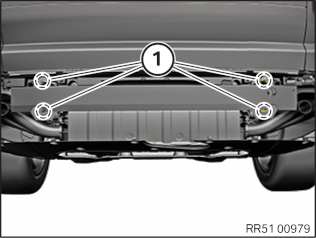

松开螺母
1
。

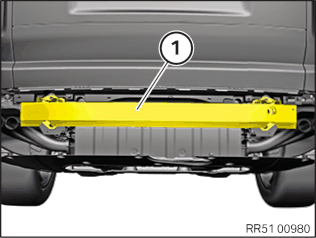

抽出并取下后部保险杠饰件的架梁
1
。
7
–

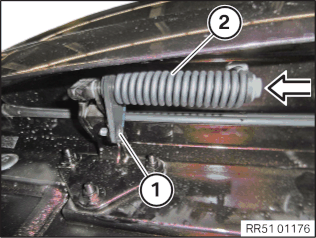

拆卸尾门的扭转弹簧
注意
部件具有预紧力。
受伤危险！
拆卸前，应尽可能减少预紧力。降低部件压力。
关闭后备箱盖。
松开螺栓
1
。
抽出尾门的扭转弹簧
2
。
8
–

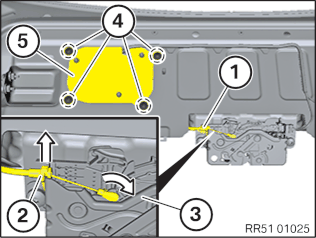

拆卸上部后行李箱盖的自动软关系统驱动装置
脱开插头连接
1
。
沿箭头方向松脱拉线
2
。
将拉线
2
沿箭头方向扭转 90°，并从后行李箱盖锁
3
中抽出。
松开螺栓
4
。
抽出自动软关系统驱动装置
5
并脱开现有插头连接。
核心任务
9
–
拆卸后行李箱盖下部件

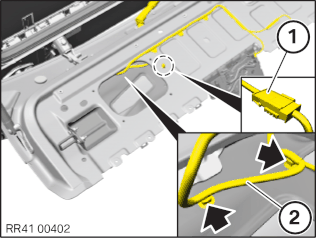

将插头连接
1
从尾门上松开。
解除联锁并脱开插头连接
1
。
将电缆束
2
在标记位置（箭头）上从尾门上松开。

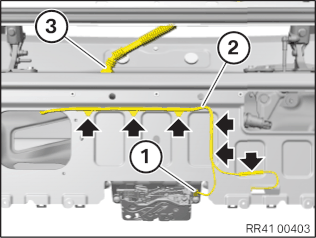

解除联锁并脱开插头连接
1
。
将电缆束
2
在标记位置（箭头）上从尾门上松开。
松开尾门的橡胶密封圈
3
。
将电缆束
2
从尾门中抽出并且置于一旁。
防止后备箱盖下部件脱落。
注意
在左侧和右侧执行的工作步骤。

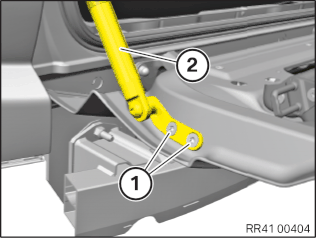

松开螺栓
1
并且将支架
2
置于一旁。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
松开螺栓
1
并取下后行李箱盖下部件。
10
–
安装后行李箱盖下部件
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
将尾门定位在后行李箱盖铰链上。
拧紧螺栓
1
。
铰链螺栓连接
定位螺栓 M8
拧紧扭矩
19
Nm
注意
在左侧和右侧执行的工作步骤。
将支架
2
在尾门上定位。
拧紧螺栓
1
。
支架装到后行李箱盖下部件上
螺栓M8
拧紧扭矩
19
Nm
将导线束
2
穿入尾门中。
安装橡胶密封圈
3
。
注意橡胶密封圈的正确安装位置。（水密性）
将导线束
2
固定在标记位置(箭头)。
连接插头连接
1
。
连接插头连接
1
。
将插头连接
1
固定在尾门上。
将电缆束
2
在标记位置（箭头）上固定在尾门上。
后续工作
11
–

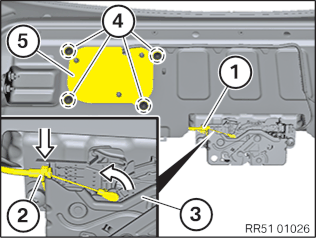

安装上部后行李箱盖的自动软关系统驱动装置
连接现有的插头连接。
穿入并定位自动软关系统驱动装置
5
。
拧紧螺栓
4
。
自动软关系统的驱动装置安装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
将拉线
2
定位在后行李箱盖锁
3
上并沿箭头方向扭转 90°。
沿箭头方向嵌入拉线
2
。
连接插头连接
1
。
12
–

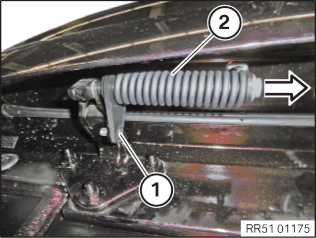

安装尾门的扭转弹簧
关闭后备箱盖。
穿入并且定位尾门的扭转弹簧
2
。
拧紧螺栓
1
。
扭转弹簧装到铰链上
螺栓
拧紧扭矩
19
Nm

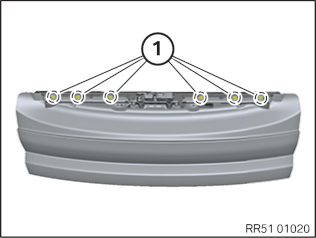

13
–
安装后部保险杠饰件架梁
穿入并定位后部保险杠饰件的架梁
1
。
拧紧螺母
1
。
后保险杠饰件架梁安装到车身上
M12 六角法兰螺母
拧紧力矩
108
Nm
14
–
安装中部后部保险杠引导件
注意
为了更清楚概览：图示为已拆卸的周围部件。
定位中部后部保险杠引导件
2
。
拧紧螺母
1
。
将中部后保险杠引导件装到车身上
螺母 M8
拧紧力矩
3,3
Nm
15
–
安装左后和右后保险杠侧面部件
注意
在左侧和右侧执行的工作步骤。
▶ 安装后方保险杠侧面件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时连接现有插头并锁定。
将后部保险杠侧面件
2
穿入标记区域并嵌入。
拧紧螺栓
1
。
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
◀
16
–

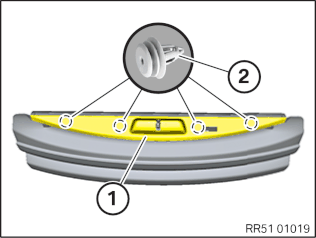

安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
17
–
安装下部后行李箱盖饰板
穿入并定位下部后行李箱盖饰板
2
。
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
将后行李箱盖锁盖板
1
定位在卡子
2
上并嵌入。
18
–
安装下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将所属的插头和后行李箱盖锁开关
1
连接。
定位后行李箱盖锁开关
1
，并将其装入下部后行李箱盖
2
中。
