33 17 005
更新后部后驱动桥悬挂装置的橡胶支座
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
9
后桥差速器安装到后桥架梁前部上
M12
更换螺栓。
接合力矩
100
Nm
旋转角
90
°
用于
9
后桥差速器安装到后桥架梁后部
M14
更换螺栓和螺母。
接合力矩
165
Nm
旋转角
90
°
用于
9
后驱动桥装到右后桥架梁上
M10
更换螺栓。
接合力矩
56
Nm
旋转角
90
°
用于
10
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
用于
11
隔热板装到车辆底板
塑料螺母、螺栓
拧紧扭矩
3
Nm
用于
12
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
用于
12
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
用于
12
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
用于
12
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
用于
12
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
用于
12
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
用于
12
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
用于
12
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
用于
12
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
用于
12
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
用于
12
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
用于
13
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
专用工具概述
0 496 009 (33 5 200)
定位件
用于
5
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 019 (33 5 201) |
万向节
|
||
| 2 | 0 496 020 (33 5 202) |
框架
（底架） |
||
| 3 | 0 496 077 (33 5 203) |
支撑物
|
||
| 4 | 0 496 078 (33 5 204) |
定位件
（泡沫塑料衬里的定位件），只能订购成套工具 |
||
| 5 | 0 496 079 (33 5 205) |
衬里
（衬里）泡沫塑料衬里（1 组 = 2 件） |
||
| 5 | 0 496 080 (33 5 206) |
安全带
（捆绑带）只要库存充足就能供应 - 版本 2019/02。 |
0 490 133 (00 2 030)
夹具
用于
5
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | 81222219012 |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 490 134 (00 2 031) |
适配接头
(变速箱定位件适配接头) 车型系列：E30、E31、E32、E34、E36 |

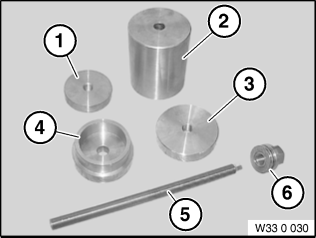

0 496 507 (33 0 031)
垫片
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | 0 496 495 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
0 496 508 (33 0 032)
轴套
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | 0 496 495 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
0 496 511 (33 0 035)
丝杆
用于
6
8
概述
| 应用 |
|
| 包含在工具/组件中 | 0 496 495 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
0 496 512 (33 0 036)
螺母
用于
6
8
概述
| 应用 |
|
| 包含在工具/组件中 | 0 496 495 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
0 496 509 (33 0 033)
垫片
用于
8
概述
| 应用 |
|
| 包含在工具/组件中 | 0 496 495 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |

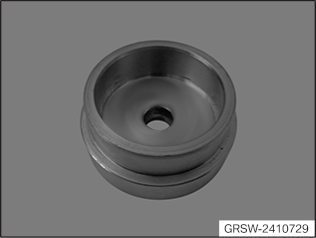

2 410 729
轴套
用于
8
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 00 .. ... 用升降台抬起汽车 |
零件
附加信息
33 17 005
更新后部后驱动桥悬挂装置的橡胶支座
有更多信息。
一般信息
警告
支撑部件时车辆从升降台上滑出。
有致命伤害危险！
固定升降台防止下降和提升。
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
准备工作
1
–
拆卸左右外倾导臂盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸外倾导臂盖板
松开螺母
1
。
取下外倾导臂盖板
2
。
◀
2
–
拆下整个排气装置
▶ 拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
◀
▶ 拆卸车尾扩压器
松开螺栓（箭头）。
拆卸车尾扩压器
1
。
◀
▶ 拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
◀
▶ 拆下排气装置
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
松开螺栓
1
。
松开螺栓
2
。
拆下加强板
3
。
对于不带汽油微粒过滤器的车辆：
松开左侧夹箍
1
。
对于不带汽油微粒过滤器的车辆：
松开右侧夹箍
1
。
对于带有汽油微粒过滤器的车辆：
松开螺母
1
。
对于带有汽油微粒过滤器的车辆：
松开螺母
1
。
对于带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
如果存在切割位置：
松开螺母
1
。
松开夹箍
2
。
与另一个人一起抽出并拆卸前部排气装置。
松开后桥上的左侧螺栓
1
。
松开后桥上的右侧螺栓
1
。
解除联锁并脱开左侧废气风门上的插头连接
1
。
松开后消音器上的左侧螺母
2
。
解除联锁并脱开左侧废气风门上的插头连接
1
。
松开后消音器上的右侧螺母
2
。
松开后消音器上的左侧螺母
1
。
松开后消音器上的右侧螺母
1
。
和 3 个人一起抽出并且拆卸排气装置。
◀
3
–
拆卸后部和中间隔热板
松开螺栓和螺母（箭头）。
取下后部隔热板
1
。
松开螺栓和螺母（箭头）。
取下中间隔热板
1
。
4
–
松开传动轴的中间轴承
松开中间轴上上的螺栓
1
大约
1 cm
。
螺栓不要整个旋出。
5
–
降低后桥差速器
有损坏危险
后驱动桥损坏。
后驱动桥掉落可能导致人员受伤或者损坏后驱动桥。
用张紧带固定后驱动桥。
将专用工具
0 496 009 (33 5 200)
放到通用举升台
0 490 133 (00 2 030)
上。

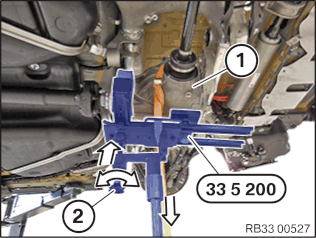

用专用工具
0 496 009 (33 5 200)
支撑后桥差速器。
将后桥差速器
1
用行李箱张紧带
2
固定在专用工具
0 496 009 (33 5 200)
上。
松开后部后桥架梁上的螺母
1
。
将螺栓
1
从后部后桥架梁中拉出。
松开螺栓
1
。
松开前部后桥架梁上的螺栓
1
。
将后桥差速器
1
用专用工具
0 496 009 (33 5 200)
仅降低至可接近橡胶支座为止。
降低期间通过扭转调整螺钉
2
略微抬起前部后桥差速器。
由此阻止万向轴垫圈过度张紧。
核心任务
6
–
拆卸后部后桥差速器上的橡胶支座

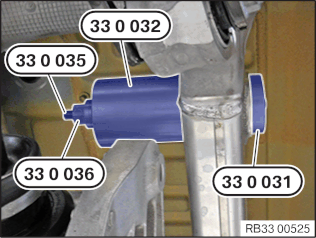

将橡胶支座用专用工具
0 496 507 (33 0 031)
、
0 496 508 (33 0 032)
、
0 496 511 (33 0 035)
和
0 496 512 (33 0 036)
拉出并且拆卸。
7
–

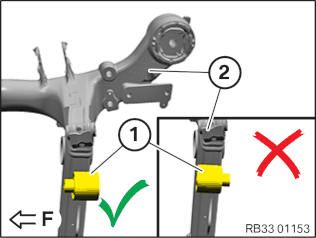

注意后桥架梁中橡胶支座的安装位置
注意后桥架梁
2
的橡胶支座
1
的安装位置。
F
= 行驶方向

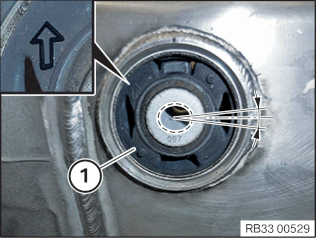

沿车辆横向正确对准橡胶支座
1
的长孔。
允许的最大偏差为
± 5°
。
确保橡胶支座
1
上的箭头朝上。
为便于检查，在安装前在橡胶支座
1
的外部区域作一个标记。
8
–

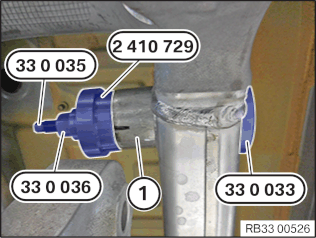

安装后桥差速器后部橡胶支座
用专用工具
0 496 509 (33 0 033)
、
2 410 729
、
0 496 511 (33 0 035)
和
0 496 512 (33 0 036)
拉入橡胶支座
1
。
后续工作
9
–
抬起并固定后桥差速器
将后驱动桥
1
用专用工具
0 496 009 (33 5 200)
抬起并定位。
抬起后驱动桥
1
期间，通过扭转调整螺钉
2
校正安装位置。
更新螺栓
1
。
零件：
螺丝
拧紧螺栓
1
。
后桥差速器安装到后桥架梁前部上
M12
更换螺栓。
接合力矩
100
Nm
旋转角
90
°
更新螺栓
1
。
零件：
螺栓
插入螺栓
1
。
更换螺母
1
。
零件：
螺母
拧紧螺母
1
。
后桥差速器安装到后桥架梁后部
M14
更换螺栓和螺母。
接合力矩
165
Nm
旋转角
90
°
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
。
后驱动桥装到右后桥架梁上
M10
更换螺栓。
接合力矩
56
Nm
旋转角
90
°
松开张紧带
2
并从后驱动桥
1
上取下。
将专用工具
0 496 009 (33 5 200)
和
0 490 133 (00 2 030)
降下并放在一旁。
10
–
固定万向轴的中间轴承
拧紧螺栓
1
。
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
11
–
安装后部和中间隔热板
更新螺栓和螺母（箭头）。
零件：
螺栓，螺母
定位中间隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
塑料螺母、螺栓
拧紧扭矩
3
Nm
更新螺栓和螺母（箭头）。
零件：
螺栓，螺母
定位后部隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
塑料螺母、螺栓
拧紧扭矩
3
Nm
12
–
完整地安装排气装置
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
▶ 安装排气装置
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
注意
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
注意
衍磨部件时的磨削粉尘。
有健康危害！
直接抽吸磨削粉尘。
确保足够的通风。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
安装排气装置后，必须检查排气装置的密封性。
技术信息
以没有应力的方式安装排气系统，为此遵守从后消音器朝排气歧管方向的拧紧顺序。
注意
锯穿或铣削部件时产生的碎屑。
受伤危险！
只有当配备合适的个人防护装备时，才允许执行维修工作。
戴上防护眼镜和防护手套。
不带汽油微粒过滤器的型号：
用普通工具脱开焊缝
1
。
拆下左侧和右侧原来的夹箍
2
。
注意
附图是示例性的。可能出现细节偏差。
检查排气系统的所有橡胶支座
1
是否损坏，并在必要时更新。
零件：
橡胶支座
技术信息
与辅助人员一起执行下列工作步骤。
和一名辅助人员一起穿入并且安装排气系统。
更新螺母
2
。
零件：
螺母
拧紧后消音器上的左侧螺母
2
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
将插头
1
在左侧废气风门伺服驱动装置上连接并且联锁，同时发出提示音。
更新螺母
2
。
零件：
螺母
拧紧后消音器上的左侧螺母
2
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
将插头
1
在右侧废气风门伺服驱动装置上连接并且联锁，同时发出提示音。
更新螺母
1
。
零件：
螺母
拧紧后消音器上的右侧螺母
1
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
更新螺母
1
。
零件：
螺母
拧紧后消音器上的左侧螺母
1
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
更新螺栓
1
。
零件：
螺栓
拧紧后桥架梁上的左侧螺栓
1
。
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
更新螺栓
1
。
零件：
螺栓
拧紧后桥架梁上的右侧螺栓
1
。
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
带切割位置的变型：
更新夹箍
2
。
零件：
夹箍
将后部排气装置与前部排气装置连接。
对正夹箍
2
并拧紧螺母
1
。
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
不带汽油微粒过滤器的型号：
更换夹箍
1
。
零件：
夹箍
拧紧右侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
不带汽油微粒过滤器的变型：
更换夹箍
1
。
零件：
夹箍
与 3 个人一起穿入排气系统。
将排气装置与废气触媒转换器连接。
拧紧左侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
带汽油微粒过滤器的变型：
更新右侧触媒转换器上的密封件
1
。
零件：
密封件
带汽油微粒过滤器的变型：
更新左侧触媒转换器上的密封件
1
。
零件：
密封件
带汽油微粒过滤器的变型：
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
带汽油微粒过滤器的变型：
与 3 个人一起穿入排气系统。
将排气装置与废气触媒转换器连接。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧右侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧左侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧左侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧右侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
安装加强板
3
。
拧紧螺栓
1
。
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
拧紧螺栓
2
。
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
◀
▶ 安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
◀
▶ 安装车尾扩压器
定位车尾扩压器
1
。
拧紧螺栓 (箭头)。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
◀
▶ 安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
◀
13
–
安装左侧和右侧的外倾导臂盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装外倾导臂的盖板
将外倾导臂盖板
2
定位在外倾导臂上。
注意安装方向
3
。箭头显示了行驶方向。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
盖板装到外倾导臂上
M6
更换螺母。
6
Nm
◀
00.....
14
–
用升降台抬起汽车
