33 11 021
更换后驱动桥驱动法兰的径向密封环
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
驱动法兰装到后桥差速器上
嵌入式螺母
拧紧扭矩
100
Nm
用于
6
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
用于
7
隔热板装到车辆底板
塑料螺母、螺栓
拧紧扭矩
3
Nm
用于
8
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
用于
8
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
用于
8
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
用于
8
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
用于
8
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
用于
8
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
用于
8
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
用于
8
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
用于
8
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
用于
8
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
用于
8
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
用于
9
后驱动桥注油螺栓
M22
更新注油螺栓。
拧紧扭矩
60
Nm
专用工具概述
0 495 554 (33 5 070)
加长件
用于
3
4
6
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 495 592 (33 5 071) |
加长件
（加长件（1 件））取消，只能通过完整工具预定 |
0 496 959 (33 0 080)
遥控钥匙
用于
3
6
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | 33 5 070 = 0495554 |
| 83300495554 | |
| 维修信息号 |
|

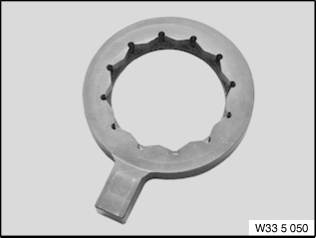

0 495 552 (33 5 050)
环形扳手
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 495 553 (33 5 060)
花键帽
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

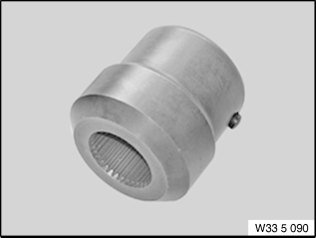

0 495 595 (33 5 090)
花键帽
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

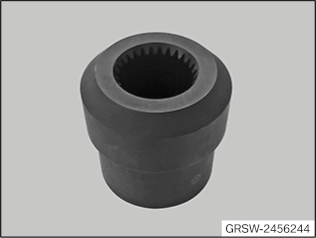

2 456 244
花键帽
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 490 466 (00 5 010)
起拔器
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 5 | 0 490 471 (00 5 015) |
压块
|
||
| 1 | 0 490 467 (00 5 011) |
爪
（启拔爪（需要 3 件））取消，只能通过工具套件订购 |
||
| 2 | 0 490 468 (00 5 012) |
主轴
(导轴) 取消，只能订购工具套件 |
||
| 3 | 0 490 469 (00 5 013) |
主轴
(压杆) |
||
| 4 | 0 490 470 (00 5 014) |
定位件
（星形紧固件）用于定位启拔爪 取消，只能通过工具套件订购 |

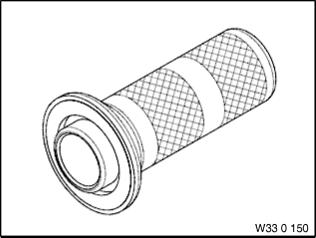

0 496 596 (33 0 150)
芯棒
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

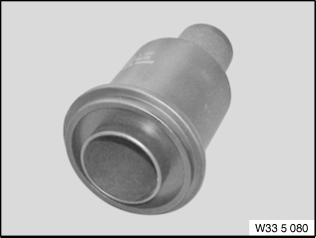

0 495 593 (33 5 080)
芯棒
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 460 340
泵
用于
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
用于
9
后桥差速器油：加注量概述（总体）
168LW
0,75
l
190AL
0.8
l
205AL
0.8
l
215LW
0,9
l
215LWS
1.0
l
225AL
0,9
l
225ALS
1.0
l
225M
1.0
l
235LK
1,2
l
变速箱油:
技术上合适的后桥差速器油
变速箱油
技术上合适的后桥差速器油
主组 33
概览：消耗材料
更多信息
消耗材料
用于
| 主组 33 |
9
|
零件
附加信息
33 11 021
更换后驱动桥驱动法兰的径向密封环
一般信息
警告
支撑部件时车辆从升降台上滑出。
有致命伤害危险！
固定升降台防止下降和提升。
有损坏危险
后桥差速器损坏。
忽视油规定可能导致后桥差速器严重损坏。
结束维修工作后，检查后桥差速器中的差速器油位。
仅使用技术上合适的后差速器油。
准备工作
1
–
拆下整个排气装置
▶ 拆下后部发动机底护板
松开螺栓
1
。
松开螺母
2
。
拆卸后部机组防护板
3
。
◀
▶ 拆卸车尾扩压器
松开螺栓（箭头）。
拆卸车尾扩压器
1
。
◀
▶ 拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
◀
▶ 拆下排气装置
警告
高温表面。
有烫伤危险！
只有当部件已冷却时，才能执行所有维修工作。
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
松开螺栓
1
。
松开螺栓
2
。
拆下加强板
3
。
对于不带汽油微粒过滤器的车辆：
松开左侧夹箍
1
。
对于不带汽油微粒过滤器的车辆：
松开右侧夹箍
1
。
对于带有汽油微粒过滤器的车辆：
松开螺母
1
。
对于带有汽油微粒过滤器的车辆：
松开螺母
1
。
对于带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器前的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开右侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
对于带有汽油微粒过滤器的车辆：
松开左侧汽油微粒过滤器后的废气温度传感器
1
并且放到一旁。
如果存在切割位置：
松开螺母
1
。
松开夹箍
2
。
与另一个人一起抽出并拆卸前部排气装置。
松开后桥上的左侧螺栓
1
。
松开后桥上的右侧螺栓
1
。
解除联锁并脱开左侧废气风门上的插头连接
1
。
松开后消音器上的左侧螺母
2
。
解除联锁并脱开左侧废气风门上的插头连接
1
。
松开后消音器上的右侧螺母
2
。
松开后消音器上的左侧螺母
1
。
松开后消音器上的右侧螺母
1
。
和 3 个人一起抽出并且拆卸排气装置。
◀
2
–
拆卸后部和中间隔热板
松开螺栓和螺母（箭头）。
取下后部隔热板
1
。
松开螺栓和螺母（箭头）。
取下中间隔热板
1
。
3
–
松开后桥差速器上的万向轴
有损坏危险
拆卸时万向轴损坏。
忽视后驱动桥万向轴拆卸规定可能导致严重损坏。
三孔法兰，万向节盘和万向轴不得拆开。后驱动桥的三孔法兰是与万向节盘和万向轴一起进行平衡的。
在行驶方向的反方向上沿顺时针方向拧松嵌入式螺母。只能在嵌入式螺母上并且只能沿预定旋转方向松开万向轴，否则会损坏十二角法兰螺母的防扭转装置。
当十二角法兰螺母的防扭转装置已损坏时：更换后驱动桥。
松开螺栓
1
。
使用合适的工具
2
在中间十字万向节处固定万向轴，以防扭转。
有损坏危险
后驱动桥损坏。
不遵守安装和拆卸规定可能导致后驱动桥严重损坏。
不要将十二角法兰螺母用于固定。
逆着
行驶方向
顺时针
用专用工具
0 495 554 (33 5 070)
和
0 496 959 (33 0 080)
松开嵌入式螺母。
松开中间轴承上的螺栓
1
。
将万向轴
1
沿箭头方向从后桥差速器上松开。
将万向轴
1
与行李箱张紧带
2
捆牢。
核心任务
4
–
拆卸驱动法兰的径向密封环
松开固定环
2
。
取下嵌入式螺母
1
及密封件。

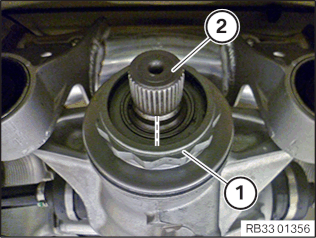

标记十二角法兰螺母
1
到传动锥形齿轮
2
的位置。
借助暖风机给十二角法兰螺母
1
加热。
不得加热至高于打开十二角法兰螺母
1
所需要的温度！禁止使用明火加热！

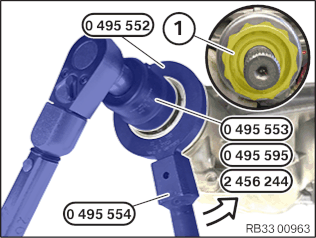

将十二角法兰螺母
1
用专用工具
0 495 552 (33 5 050)
和
0 495 554 (33 5 070)
沿箭头方向松开。在此过程中，使用 500 Nm 的扭力扳手和合适的专用工具
0 495 553 (33 5 060)
、
0 495 595 (33 5 090)
或
2 456 244
固定住传动锥形齿轮。
为了避免内部功能元件损坏，必须将扭力扳手调整到最大刻度值
(
500 Nm
)
，因为十二角法兰螺母
1
的松脱力矩很高。

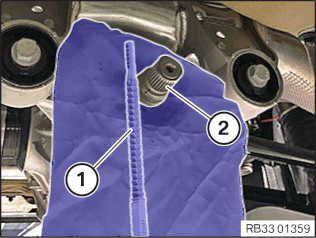

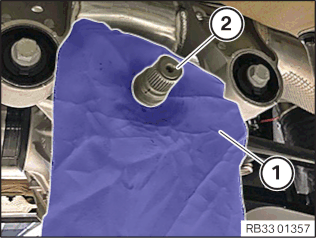

在布
1
上切一个小孔。
将布
1
推到传动锥形齿轮
2
上。
使用螺纹锉刀
1
清除残余粘结剂。
必须确保正确的螺距！
将螺纹锉刀
1
放到传动锥形齿轮
2
的螺纹上。
通过转动后部齿轮清洁螺纹，并彻底清除残余粘结剂。
将布
1
从传动锥形齿轮
2
上取下。

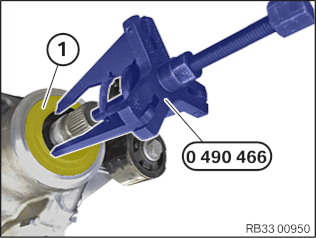

将径向密封环
1
用专用工具
0 490 466 (00 5 010)
拉出。
5
–
安装驱动法兰的径向密封环
技术信息
不遵守安装或者拆卸规定可能导致部件损坏。必须按照规定小心地进行所有操作。
技术信息
根据车辆装备，可能安装不同的型号。

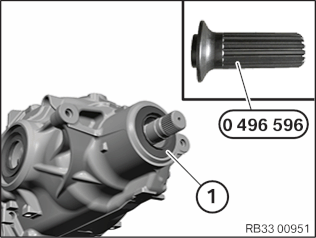

类型 A：
在新径向密封环
1
的密封唇和变速箱外壳的密封面上浸润后桥差速器油。
将径向密封环
1
用专用工具
0 496 596 (33 0 150)
敲入。

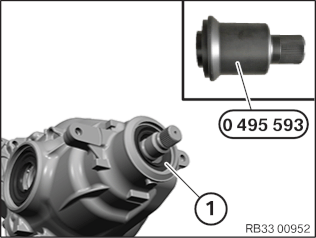

类型 B：
在新径向密封环
1
的密封唇和变速箱外壳的密封面上浸润后桥差速器油。
将径向密封环
1
用专用工具
0 495 593 (33 5 080)
敲入。
检查防尘盘是否损坏，必要时更新。

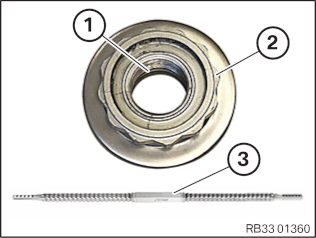

将螺纹
1
（属于十二角法兰螺母
2
）用螺纹锉刀
3
进行清洁。
必须确保正确的螺距！
彻底清除十二角法兰螺母
2
上的残余油脂和残余粘结剂。

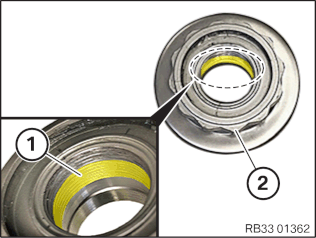

在十二角法兰螺母的嵌入凸缘
1
中添加油脂。
在法兰螺母的区域
2
上薄薄地涂一层油脂。
消耗性材料
润滑脂 Optitemp HT 1 LF
50
g
,
管
83230417754
将 5 个后部螺距
1
（属于十二角法兰螺母
2
）用粘结剂浸润。
粘结剂
粘结剂anaerob Drei Bond 1385
50
g
,
瓶
83190417376
拧紧十二角法兰螺母
1
，直至标记与传动锥形齿轮
2
齐平。
十二角法兰螺母
1
不得拧紧超过标记！
后续工作
6
–
将万向轴固定到后桥差速器上
有损坏危险
安装时万向轴损坏。
忽视后驱动桥万向轴安装规定可能导致严重损坏。
务必更换后驱动桥的嵌入式螺母。必须有螺栓防松件。
拧上嵌入式螺母之后务必遵守最少
3 小时
的硬化时间。温度较低时，硬化时间会延长。
更新嵌入式螺母
1
、密封件和固定环
2
。
零件：
嵌入式螺母、密封件、固定环
将嵌入式螺母
1
与密封件装入法兰螺母的凸缘法兰片中。
安装固定环
2
。
使用螺纹锉刀
1
清除螺纹上的残余粘结剂。
必须确保正确的螺距！
有损坏危险
损坏输出法兰。
不遵守涂脂规定有可能导致输出法兰损坏。
输出法兰的螺纹不得被油脂弄脏。
清除传动轴毂螺纹
1
上的残余粘结剂并且清洁。
清洁轮毂齿
2
。
用油脂涂敷轮毂齿
2
。
消耗性材料
润滑脂Olistamoly 2 LN 584 LO
100
g
,
管
83 19 0 447 919
将行李箱张紧带
2
从万向轴
1
上松开。
沿箭头方向推动万向轴
1
直至达到嵌入式螺母
2
的极限位置。
用手将嵌入式螺母
2
旋入传动轴
1
至少 2 个螺距并固定。
用手放置螺栓
1
。
在中间十字万向节处用合适的工具
2
固定万向轴 ，以防扭转。
有损坏危险
法兰螺母损坏。
忽视安装规定可能导致法兰螺母和后桥差速器损坏。
不要将十二角法兰螺母用于固定。
在5分钟内完成拧紧嵌入式螺母。
使用专用工具
0 495 554 (33 5 070)
和
0 496 959 (33 0 080)
，
沿箭头方向逆时针
拧紧嵌入式螺母。
驱动法兰装到后桥差速器上
嵌入式螺母
拧紧扭矩
100
Nm
安装传动轴和拧入嵌入式螺母之后，务必遵守最少 3 小时的硬化时间。
在这段时间内不允许移动或推动车辆！
拧紧螺栓
1
。
中间轴承安装到车身上
M8
拧紧扭矩
19
Nm
7
–
安装后部和中间隔热板
更新螺栓和螺母（箭头）。
零件：
螺栓，螺母
定位中间隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
塑料螺母、螺栓
拧紧扭矩
3
Nm
更新螺栓和螺母（箭头）。
零件：
螺栓，螺母
定位后部隔热板
1
。
拧紧螺栓和螺母(箭头)。
隔热板装到车辆底板
塑料螺母、螺栓
拧紧扭矩
3
Nm
8
–
完整地安装排气装置
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
▶ 安装排气装置
注意
大重量部件。
受伤危险！
注意部件的重心。
使用举升机支撑部件。
防止部件从举升机上坠落。
注意
较重的部件。
较重的部件可能导致人员受伤和损坏。
由一名或多名辅助人员拆卸和安装较重的部件。
注意
衍磨部件时的磨削粉尘。
有健康危害！
直接抽吸磨削粉尘。
确保足够的通风。
只有当配备合适的个人防护装备时，才允许执行维修工作。
技术信息
安装排气装置后，必须检查排气装置的密封性。
技术信息
以没有应力的方式安装排气系统，为此遵守从后消音器朝排气歧管方向的拧紧顺序。
注意
锯穿或铣削部件时产生的碎屑。
受伤危险！
只有当配备合适的个人防护装备时，才允许执行维修工作。
戴上防护眼镜和防护手套。
不带汽油微粒过滤器的型号：
用普通工具脱开焊缝
1
。
拆下左侧和右侧原来的夹箍
2
。
注意
附图是示例性的。可能出现细节偏差。
检查排气系统的所有橡胶支座
1
是否损坏，并在必要时更新。
零件：
橡胶支座
技术信息
与辅助人员一起执行下列工作步骤。
和一名辅助人员一起穿入并且安装排气系统。
更新螺母
2
。
零件：
螺母
拧紧后消音器上的左侧螺母
2
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
将插头
1
在左侧废气风门伺服驱动装置上连接并且联锁，同时发出提示音。
更新螺母
2
。
零件：
螺母
拧紧后消音器上的左侧螺母
2
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
将插头
1
在右侧废气风门伺服驱动装置上连接并且联锁，同时发出提示音。
更新螺母
1
。
零件：
螺母
拧紧后消音器上的右侧螺母
1
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
更新螺母
1
。
零件：
螺母
拧紧后消音器上的左侧螺母
1
。
后消音器安装到车身上
螺母 M8
更换螺母。
拧紧扭矩
19
Nm
更新螺栓
1
。
零件：
螺栓
拧紧后桥架梁上的左侧螺栓
1
。
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
更新螺栓
1
。
零件：
螺栓
拧紧后桥架梁上的右侧螺栓
1
。
后桥架梁上的排气装置
M8x25
更换螺栓。
拧紧扭矩
28
Nm
带切割位置的变型：
更新夹箍
2
。
零件：
夹箍
将后部排气装置与前部排气装置连接。
对正夹箍
2
并拧紧螺母
1
。
前消音器安装到后消音器上
夹箍
更新夹箍。
拧紧扭矩
38
Nm
不带汽油微粒过滤器的型号：
更换夹箍
1
。
零件：
夹箍
拧紧右侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
不带汽油微粒过滤器的变型：
更换夹箍
1
。
零件：
夹箍
与 3 个人一起穿入排气系统。
将排气装置与废气触媒转换器连接。
拧紧左侧夹箍
1
。
排气装置/前消音器装到废气触媒转换器上
夹箍
更新夹箍。
拧紧扭矩
55
Nm
带汽油微粒过滤器的变型：
更新右侧触媒转换器上的密封件
1
。
零件：
密封件
带汽油微粒过滤器的变型：
更新左侧触媒转换器上的密封件
1
。
零件：
密封件
带汽油微粒过滤器的变型：
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
带汽油微粒过滤器的变型：
与 3 个人一起穿入排气系统。
将排气装置与废气触媒转换器连接。
更新螺母
1
。
零件：
螺母
拧紧螺母
1
。
排气装置/汽油微粒过滤器装到触媒转换器上
M8 螺母
更换螺母。
拧紧扭矩
19
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧右侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧左侧汽油微粒过滤器前的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧左侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
带汽油微粒过滤器的变型：
拧入并且拧紧右侧汽油微粒过滤器后的废气温度传感器
1
。
废气温度传感器安装到排气装置上
拧紧扭矩
30
Nm
安装加强板
3
。
拧紧螺栓
1
。
加强板安装到车身上
M10x20
拧紧扭矩
56
Nm
转角
90
°
拧紧螺栓
2
。
加强板安装到车身上
M10x25
拧紧扭矩
56
Nm
◀
▶ 安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
◀
▶ 安装车尾扩压器
定位车尾扩压器
1
。
拧紧螺栓 (箭头)。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
◀
▶ 安装后部发动机底护板
安装后部机组防护板
3
。
拧紧螺母
2
。
后部机组防护板
塑料螺母带法兰
拧紧力矩
2,6
Nm
拧紧螺栓
1
。
后部机组防护板
螺栓
拧紧力矩
2,6
Nm
◀
9
–
检查/补充后桥差速器中的油位
有更多信息。
有损坏危险
后桥差速器损坏。
忽视油规定可能导致后驱动桥严重损坏。
只能在后桥差速器中使用经许可的机油。
技术信息
收集并妥善处理排出的液体。遵守当地的废弃物处理规定。
▶ 用油枪更换后桥差速器油/补充油位
技术信息
培训视频通过示意图展示了使用专用工具油枪为后桥差速器换油的方法。
培训视频不能代替维修手册。
培训视频不包括在更新服务范围内。
保留印刷错误、内容疏忽和技术更改的可能性。
务必注意维修说明 RA！
◀
技术信息
对于规定的加注量，必须考虑到专用工具软管中的加注量。
使用专用工具
2 460 340
添加后桥差速器油。
松开注油螺栓
1
。
检查油位。
当注油螺栓开口处有少许油溢出时，说明后桥差速器中的油位调整正确。
如有必要，添加后桥差速器油。
后桥差速器油：加注量概述（总体）
168LW
0,75
l
190AL
0.8
l
205AL
0.8
l
215LW
0,9
l
215LWS
1.0
l
225AL
0,9
l
225ALS
1.0
l
225M
1.0
l
235LK
1,2
l
变速箱油:
技术上合适的后桥差速器油
变速箱油
技术上合适的后桥差速器油
主组 33
更新注油螺栓
1
。
零件：
注油螺栓
旋入并拧紧注油螺栓
1
。
后驱动桥注油螺栓
M22
更新注油螺栓。
拧紧扭矩
60
Nm
