41 62 033
调整后行李箱盖下部件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
9
后备箱盖下部件安装在铰链上
六角螺栓 M8
拧紧扭矩
19
Nm
用于
10
11
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
用于
12
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
用于
14
扭转弹簧装到铰链上
螺栓
拧紧扭矩
19
Nm
用于
15
后保险杠饰件架梁安装到车身上
M12 六角法兰螺母
拧紧力矩
108
Nm
用于
16
将中部后保险杠引导件装到车身上
螺母 M8
拧紧力矩
3,3
Nm
用于
17
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
用于
18
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修提示 (PRE)
用于
| 车身间隙尺寸 |
9
|
零件
附加信息
41 62 033
调整后行李箱盖下部件
一般信息
准备工作
1
–
拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
2
–
拆卸左后和右后保险杠侧面部件
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后保险杠侧围
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱并抽出标记区域内的后保险杠侧围
2
。
如有必要，解除联锁并脱开现有的插头连接。
◀
3
–
拆卸中部后部保险杠引导件
注意
为了更清楚概览：图示为已拆卸的周围部件。
松开螺母
1
。
抽出并取下中部后部保险杠引导件
2
。
4
–
拆下后部保险杠饰件的架梁
松开螺母
1
。
抽出并取下后部保险杠饰件的架梁
1
。
5
–
拆卸尾门的扭转弹簧
注意
部件具有预紧力。
受伤危险！
拆卸前，应尽可能减少预紧力。降低部件压力。
关闭后备箱盖。
松开螺栓
1
。
抽出尾门的扭转弹簧
2
。
6
–
拆卸下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将后行李箱盖锁开关
1
用专用工具
0 496 571 (00 9 327)
从下部后行李箱盖
2
中拆下。
解锁并脱开相关插头。
取下后行李箱盖锁开关
1
。
7
–
拆卸下部后行李箱盖饰板
在卡子
2
上松脱后行李箱盖锁盖板
1
。
松开螺栓
1
。
松开螺栓
1
。
抽出下部后行李箱盖饰板
2
。
8
–
拆卸左侧或者右侧后行李箱盖下部件的锁闩
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓连接
1
并取下锁闩
2
。
核心任务
9
–
调整后行李箱盖下部件
有更多信息。
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。
技术信息
有关车身间隙尺寸的提示是本维修手册的基础并且必须加以遵守。
更多信息参见：41 00 ... 车身间隙尺寸
注意
在左侧和右侧执行的工作步骤。

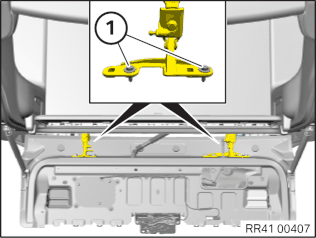

松开螺栓
1
，直至可以移动后行李箱盖下部件。
对尾门进行侧面和纵向调整。
检查
检查尾门和邻近部件之间的间隙尺寸（箭头）。
必要时，为此安装后保险杠。
结果
间隙尺寸不符合规定。
措施
调整后备箱盖。
拧紧螺栓
1
。
后备箱盖下部件安装在铰链上
六角螺栓 M8
拧紧扭矩
19
Nm
后续工作
10
–
安装左侧或者右侧后行李箱盖下部件的锁闩
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
定位锁闩
2
并拧紧螺栓连接
1
。
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
11
–
调整左侧或右侧后行李箱盖下部件锁闩
前提
后行李箱盖下部件已调整。
技术信息
间隙尺寸是本维修手册的基础，请务必遵守。
更多信息参见：41 00 ... 车身间隙尺寸
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
尽量松开螺栓连接
1
，使锁闩
2
刚好还能移动，并自行对中。
关闭后备箱盖。
打开后行李箱盖。
拧紧螺栓连接
1
。
提示
在关闭后行李箱盖时，锁闩不允许碰到或刮到后行李箱盖锁。注意刮痕！
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
检查
检查与邻近部件之间的间隙尺寸 / 高度差（箭头）。
结果
间隙尺寸 / 高度差不符合规定。
措施
调整后备箱盖。
12
–
安装下部后行李箱盖饰板
穿入并定位下部后行李箱盖饰板
2
。
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
将后行李箱盖锁盖板
1
定位在卡子
2
上并嵌入。
13
–
安装下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将所属的插头和后行李箱盖锁开关
1
连接。
定位后行李箱盖锁开关
1
，并将其装入下部后行李箱盖
2
中。
14
–
安装尾门的扭转弹簧
关闭后备箱盖。
穿入并且定位尾门的扭转弹簧
2
。
拧紧螺栓
1
。
扭转弹簧装到铰链上
螺栓
拧紧扭矩
19
Nm
15
–
安装后部保险杠饰件架梁
穿入并定位后部保险杠饰件的架梁
1
。
拧紧螺母
1
。
后保险杠饰件架梁安装到车身上
M12 六角法兰螺母
拧紧力矩
108
Nm
16
–
安装中部后部保险杠引导件
注意
为了更清楚概览：图示为已拆卸的周围部件。
定位中部后部保险杠引导件
2
。
拧紧螺母
1
。
将中部后保险杠引导件装到车身上
螺母 M8
拧紧力矩
3,3
Nm
17
–
安装左后和右后保险杠侧面部件
注意
在左侧和右侧执行的工作步骤。
▶ 安装后方保险杠侧面件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时连接现有插头并锁定。
将后部保险杠侧面件
2
穿入标记区域并嵌入。
拧紧螺栓
1
。
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
◀
18
–
安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
