41 62 023
更换后行李箱盖下部件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
11
后备箱盖下部件安装在铰链上
六角螺栓 M8
拧紧扭矩
19
Nm
用于
7
转向架装到后行李箱盖下部件上
六角螺栓 M8
拧紧扭矩
19
Nm
用于
9
后行李箱盖锁装到车身上
螺栓
拧紧力矩
19
Nm
用于
10
自动软关系统的驱动装置安装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
用于
12
13
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
用于
14
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修提示 (PRE)
用于
| 车身间隙尺寸 |
11
|
零件
附加信息
41 62 023
更换后行李箱盖下部件
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
准备工作
1
–
拆卸下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将后行李箱盖锁开关
1
用专用工具
0 496 571 (00 9 327)
从下部后行李箱盖
2
中拆下。
解锁并脱开相关插头。
取下后行李箱盖锁开关
1
。
2
–
拆卸下部后行李箱盖饰板
在卡子
2
上松脱后行李箱盖锁盖板
1
。
松开螺栓
1
。
松开螺栓
1
。
抽出下部后行李箱盖饰板
2
。
3
–
拆卸左侧或者右侧后行李箱盖下部件的锁闩
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓连接
1
并取下锁闩
2
。
4
–

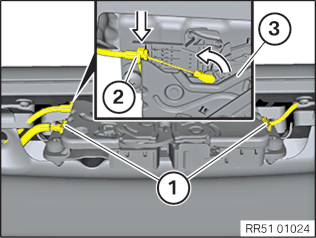

拆卸上部后行李箱盖的自动软关系统驱动装置
脱开插头连接
1
。
沿箭头方向松脱拉线
2
。
将拉线
2
沿箭头方向扭转 90°，并从后行李箱盖锁
3
中抽出。
松开螺栓
4
。
抽出自动软关系统驱动装置
5
并脱开现有插头连接。
5
–
拆卸上部后行李箱盖的后行李箱盖锁
在卡子
2
上松脱后行李箱盖锁盖板
1
。
脱开插头连接
1
。
沿箭头方向松脱拉线
2
。
将拉线
2
沿箭头方向扭转 90°，并从后行李箱盖锁
3
中抽出。
松开螺栓
1
。
抽出后行李箱盖锁
2
。
6
–
拆卸下部后行李箱盖的主轴驱动器
拆卸主轴驱动器
1
前确保，球座
2
已卸载。
如图所示将防松弹簧
3
用小螺丝起子
4
稍稍抬起并将主轴驱动器
2
从球头销上撬下。
脱开插头连接
5
并松脱导线支架。
拆卸主轴驱动器
1
。
提示
向右抽出并拆卸主轴驱动器。
核心任务
7
–
更换后行李箱盖下部件
前提
新零件已喷漆。

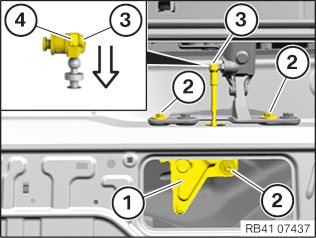

拆除球座
2
。
遵守拆卸顺序：
1.将夹子
1
用一把螺丝起子朝箭头方向推上。
2.将球座
2
从球头销上取下。
3.向后推夹子
1
。
松开螺栓
3
并拆卸换向装置
4
。

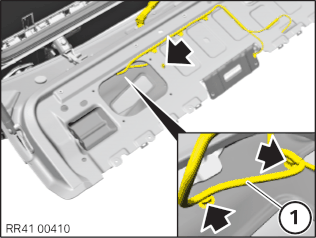

将标记位置（箭头）上的电缆束
1
从尾门上松开。
将标记位置（箭头）上的电缆束
1
从尾门上松开。

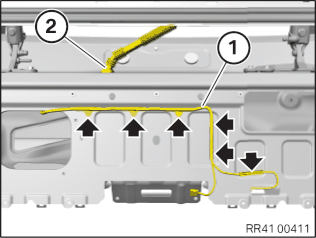

松开尾门的橡胶密封圈
2
。
将电缆束
1
从尾门中抽出并且置于一旁。
注意
在左侧和右侧执行的工作步骤。
防止后备箱盖下部件脱落。
松开螺栓
1
并将支架
2
置于一侧。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。

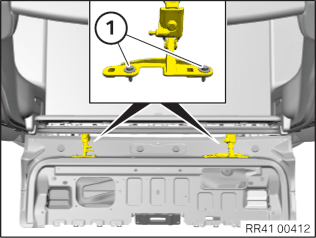

松开螺栓
1
并取下后行李箱盖下部件。
将新零件定位在后行李箱盖铰链上。
拧紧螺栓
1
。
后备箱盖下部件安装在铰链上
六角螺栓 M8
拧紧扭矩
19
Nm
注意
在左侧和右侧执行的工作步骤。
将支架
2
定位在后行李箱盖下部件上。
拧紧螺栓
1
。
转向架装到后行李箱盖下部件上
六角螺栓 M8
拧紧扭矩
19
Nm
换装膨胀螺母
1
。
将密封塞
2
换装到新零件上。
将导线束
1
穿入尾门中。
安装橡胶密封圈
2
。
注意橡胶密封圈的正确安装位置。（水密性）
将导线束
1
固定在标记位置(箭头)。
将导线束
1
固定在尾门的标记位置（箭头）上。

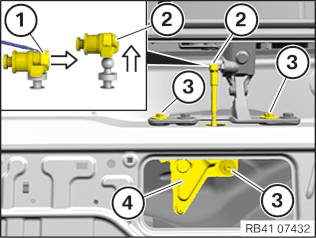

将换向装置
1
装入后行李箱盖下部件。
拧紧螺栓
2
。
转向架装到后行李箱盖下部件上
六角螺栓 M8
拧紧扭矩
19
Nm
将球座
3
放到后行李箱盖铰链上的球头销上并用力嵌入。
检查夹子
4
的位置是否正确。
后续工作
8
–
安装后行李箱盖的主轴驱动器
安装主轴驱动器
1
前确保防松弹簧
2
处于开始状态。
检查防松弹簧
2
是否损坏。
如果防松弹簧
1
损坏，请更换主轴驱动器
2
。
穿入主轴驱动器
1
。
连接插头
3
，并嵌入导线支架。
将球座
1
压入到球头销上，直到听见防松弹簧正确嵌入。
9
–
安装上部后行李箱盖的后行李箱盖锁
定位后行李箱盖锁
2
。
拧紧螺栓
1
。
后行李箱盖锁装到车身上
螺栓
拧紧力矩
19
Nm
将拉线
2
定位在后行李箱盖锁
3
上并沿箭头方向扭转 90°。
沿箭头方向嵌入拉线
2
。
连接插头连接
1
。
将后行李箱盖锁盖板
1
定位在卡子
2
上并嵌入。
10
–
安装上部后行李箱盖的自动软关系统驱动装置
连接现有的插头连接。
穿入并定位自动软关系统驱动装置
5
。
拧紧螺栓
4
。
自动软关系统的驱动装置安装到后行李箱盖上
螺栓
拧紧力矩
8
Nm
将拉线
2
定位在后行李箱盖锁
3
上并沿箭头方向扭转 90°。
沿箭头方向嵌入拉线
2
。
连接插头连接
1
。
11
–
调整后行李箱盖下部件
有更多信息。
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。
技术信息
有关车身间隙尺寸的提示是本维修手册的基础并且必须加以遵守。
更多信息参见：41 00 ... 车身间隙尺寸
注意
在左侧和右侧执行的工作步骤。
松开螺栓
1
，直至可以移动后行李箱盖下部件。
对尾门进行侧面和纵向调整。
检查
检查尾门和邻近部件之间的间隙尺寸（箭头）。
必要时，为此安装后保险杠。
结果
间隙尺寸不符合规定。
措施
调整后备箱盖。
拧紧螺栓
1
。
后备箱盖下部件安装在铰链上
六角螺栓 M8
拧紧扭矩
19
Nm
12
–
安装左侧或者右侧后行李箱盖下部件的锁闩
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
定位锁闩
2
并拧紧螺栓连接
1
。
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
13
–
调整左侧或右侧后行李箱盖下部件锁闩
前提
后行李箱盖下部件已调整。
技术信息
间隙尺寸是本维修手册的基础，请务必遵守。
更多信息参见：41 00 ... 车身间隙尺寸
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
尽量松开螺栓连接
1
，使锁闩
2
刚好还能移动，并自行对中。
关闭后备箱盖。
打开后行李箱盖。
拧紧螺栓连接
1
。
提示
在关闭后行李箱盖时，锁闩不允许碰到或刮到后行李箱盖锁。注意刮痕！
锁闩安装到后行李箱盖上
螺栓
拧紧力矩
19
Nm
检查
检查与邻近部件之间的间隙尺寸 / 高度差（箭头）。
结果
间隙尺寸 / 高度差不符合规定。
措施
调整后备箱盖。
14
–
安装下部后行李箱盖饰板
穿入并定位下部后行李箱盖饰板
2
。
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
拧紧螺栓
1
。
下部后行李箱盖饰板安装到后行李箱盖下部
螺栓
拧紧力矩
2
Nm
将后行李箱盖锁盖板
1
定位在卡子
2
上并嵌入。
15
–
安装下部后行李箱盖锁开关
前提
后行李箱盖已打开。
将所属的插头和后行李箱盖锁开关
1
连接。
定位后行李箱盖锁开关
1
，并将其装入下部后行李箱盖
2
中。
