63 25 000
3.拆卸和安装/更换制动灯
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
附加制动信号灯装到后扰流板上
螺栓
拧紧扭矩
3.0
Nm
用于
4
扰流板上部件装到后行李箱盖上
螺栓
拧紧扭矩
8
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
63 25 000
3.拆卸和安装/更换制动灯
一般信息
准备工作
1
–
拆卸后扰流板的上部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

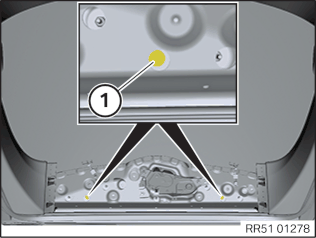

松开螺栓
1
。
将固定锁片
1
用一个合适的工具解除联锁。

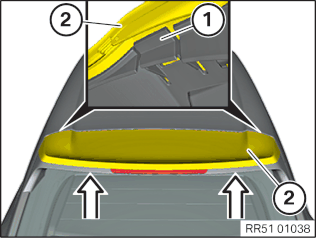

将后扰流板的上部件
2
沿箭头方向抽出并拆下。
核心任务
2
–

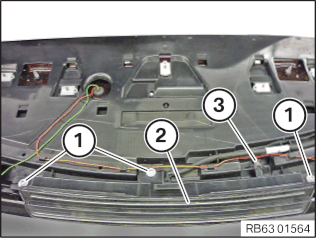

3.拆卸制动灯
松开螺栓
1
。
3.略微抬起制动灯
2
。
解除联锁并脱开插头连接
3
。
3.制动灯
2
。
3
–
3.安装制动灯
3.定位制动灯
2
。
连接插头
3
并锁紧。
3.正确定位制动灯
2
。
拧紧螺栓
1
。
附加制动信号灯装到后扰流板上
螺栓
拧紧扭矩
3.0
Nm
后续工作
4
–
安装后扰流板的上部件
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

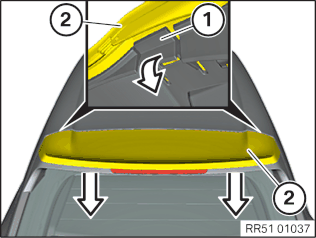

定位后扰流板的上部件
2
，然后沿箭头方向推到后部空气导流板的下部件上，直到固定锁片
1
正确嵌入。
拧紧螺栓
1
。
扰流板上部件装到后行李箱盖上
螺栓
拧紧扭矩
8
Nm
