64 22 191
拆卸和安装或更换后座区新鲜空气隔栅
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
出风口安装到装饰条/盖板上
螺栓
拧紧扭矩
1.8
Nm
螺母
拧紧扭矩
1.8
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
64 22 191
拆卸和安装或更换后座区新鲜空气隔栅
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆卸左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
◀
2
–
拆卸后部中控台饰板
将后部中控台饰板
1
向后从夹子
2
上松开。
脱开插头连接
1
并拆下后部中控台饰板
2
。
核心任务
3
–
拆卸后座区的出风口
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

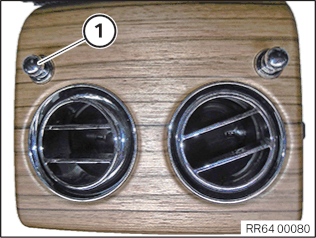

将操纵把手
1
逆时针扭转并且取下。
翻转中控台饰板。

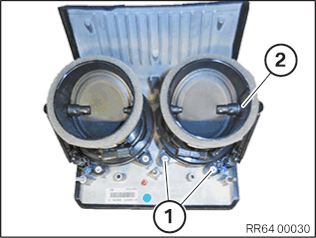

在后座区将螺栓
1
在出风口
2
上松开。

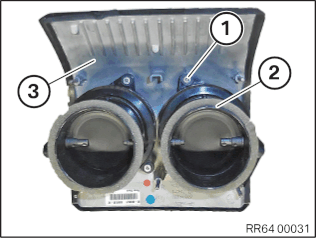

松开螺栓
1
。
在后座区将出风口
2
从中控台饰板
3
上取下。
4
–
在后座区安装出风口
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
在后座区将出风口
2
放到装饰条
3
上。
在后座区将螺栓
1
在出风口
2
上拧紧。
出风口安装到装饰条/盖板上
螺栓
拧紧扭矩
1.8
Nm
螺母
拧紧扭矩
1.8
Nm
在后座区将螺栓
1
在出风口
2
上拧紧。
出风口安装到装饰条/盖板上
螺栓
拧紧扭矩
1.8
Nm
螺母
拧紧扭矩
1.8
Nm
翻转中控台饰板。
将出风口操纵把手
1
朝顺时针方向手紧地拧紧。
后续工作
5
–
安装后部中控台饰板
检查夹子
1
。
更新缺失或损坏的夹子
1
。
连接后部中控台饰板
2
上的插头
1
。
将后部中控台饰板
1
向后从夹子
2
上松开。
6
–
安装左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
◀
