63 21 289
拆卸和安装右侧侧围尾灯 （带隔板）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
12
尾灯安装到侧围上
螺母M6
拧紧力矩
4.5
Nm
用于
13
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
用于
14
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
用于
15
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
用于
16
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
用于
17
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
用于
18
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
专用工具概述
0 493 681 (64 1 020)
钩子
用于
2
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
63 21 289
拆卸和安装右侧侧围尾灯
（带隔板）
（带隔板）
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
2
–
拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
3
–
拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
4
–
拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
5
–
拆卸行李厢底板饰物（隔墙）
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拆下行李箱底板饰板
1
。
6
–
拆卸后部储物托槽
松开螺栓
1
。
松开盲铆钉
2
。
抽出并拆卸后部储物托槽
3
。
7
–
拆下行李箱边缘盖板
松开螺栓
1
。
抽出并且拆卸行李箱槛挡板
2
。
8
–
折下行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将盖板
1
松脱并向后抽出。
撬出并取下凹口处的盖板
1
。
松开螺栓
2
。
取下捆索眼
3
。
松开膨胀铆钉
1
。
行李箱车轮拱罩内饰板
2
从卡子 3 松开。
向内拉并抽出上部区域的行李箱车轮拱罩内饰板
2
。
必要时脱开现有的插头连接。
9
–
拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
10
–
拆卸后保险杠侧围
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱并抽出标记区域内的后保险杠侧围
2
。
如有必要，解除联锁并脱开现有的插头连接。
核心任务
11
–
拆卸右侧尾灯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

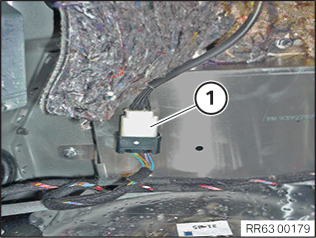

解除联锁并脱开插头连接
1
。

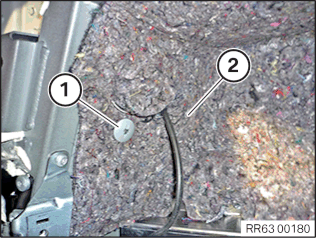

拆除夹子
1
。
将隔音装置
2
置于一旁。

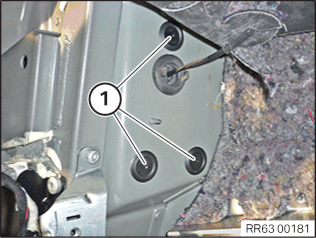

拆卸装配塞
1
。

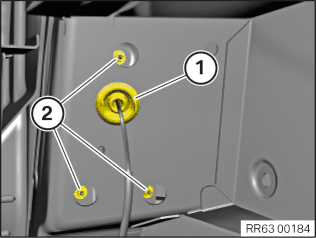

抽出橡胶密封圈
1
。
松开螺母
2
。

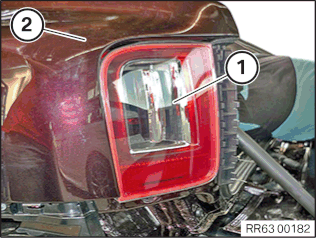

将尾灯
1
从侧围
2
中抽出。
12
–
安装右侧尾灯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

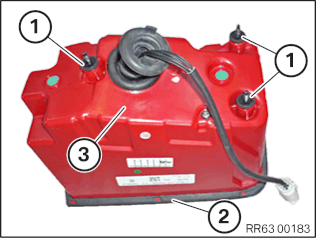

检查尾灯
3
上的密封件
1
和
2
是否损坏，必要时更换尾灯
3
。
将尾灯
1
定位在侧围
2
上。
拧紧螺母
2
。
尾灯安装到侧围上
螺母M6
拧紧力矩
4.5
Nm
穿入橡胶密封圈
1
。
安装装配塞
1
。
定位隔音装置
2
。
固定夹子
1
。
连接插头
1
并锁紧。
后续工作
13
–
安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
14
–
安装行李箱轮罩盖
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时，连接现有的插头连接。
穿入行李箱车轮拱罩内饰板
2
并嵌入卡子
3
上。
固定膨胀铆钉
1
。
定位捆索眼
3
。
拧紧螺栓
2
。
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
将盖板
1
装入凹口内。
穿入并嵌入盖板
1
。
15
–
安装后备箱装饰条
定位行李箱槛挡板
2
。
在此期间，注意正确定位后行李箱盖密封条。
拧紧螺栓
1
。
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
16
–
安装后部储物托槽
穿入并定位后部储物托槽
3
。
固定盲铆钉
2
。
拧紧螺栓
1
。
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
17
–
安装行李厢底板饰件（隔板）
将行李厢底板饰件
1
在车辆中定位。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
18
–
安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
19
–
安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
20
–
安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
21
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
