51 43 075
拆卸和安装/更换右侧 A 柱脚部空间的侧饰板
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 43 075
拆卸和安装/更换右侧 A 柱脚部空间的侧饰板
一般信息
准备工作
1
–
拆下右侧仪表板下部饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带保护邻近部件，避免损坏。

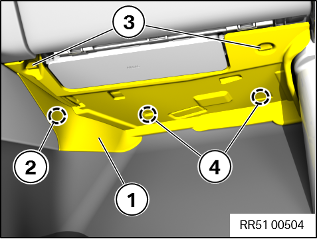

将锁止件
3
转动90°。
在区域
2
将右下仪表板饰板
1
向内松脱。
将右下仪表板饰板
1
向内从导向件
4
中取下。
解除联锁并脱开相应的插头连接。
2
–
拆下右前车门槛板嵌条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸前部车门槛板嵌条

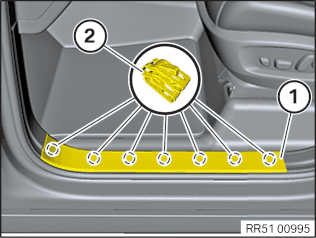

将前部车门槛板嵌条
1
用专用工具
0 496 569 (00 9 325)
向上从夹子
2
松开并抬起。
脱开现有的插头连接并且拆卸前部车门槛板嵌条
1
。
◀
核心任务
3
–
拆下右侧 A 柱脚部空间内的侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下A柱脚部空间内的侧饰板

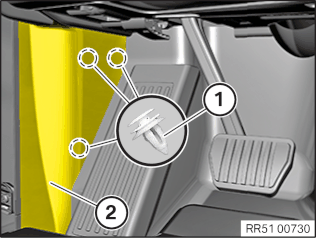

在 A 柱脚部空间中的侧饰板区域稍稍松开边缘保护条。
在卡子
1
上松开侧饰板
2
。
抽出并且拆卸侧饰板
2
。
◀
4
–
将脚部空间侧饰板安装在右侧 A 柱上
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装A柱脚部空间内的侧饰板
检查夹子
1
是否损坏，必要时更新。
穿入并正确定位侧饰板
2
，并嵌入夹子
1
。
将边缘保护条固定在 A 柱脚部空间的侧饰板区域。
◀
后续工作
5
–
安装前部车门槛板嵌条

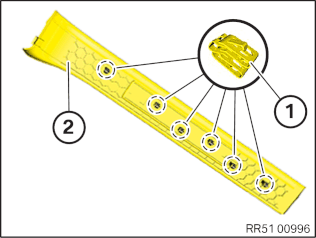

拆卸车身中剩下的夹子
1
并安装在前部车门槛板嵌条
2
上。
连接现有的插头连接。
将前部车门槛板嵌条
1
定位在夹子
2
上并嵌入。
6
–
安装下部右侧仪表板饰板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将右下仪表板饰板
1
嵌入导向件
4
中并且向上翻。
将右下仪表板饰板
1
在区域
2
嵌入中央控制台中。
将锁止件
3
正确插入并转动 90°。
