拆卸和安装/替换中置低音喇叭 -乘客侧-

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 7

中置低音喇叭安装到底板总成上

螺栓

拧紧力矩

5 Nm

用于 8

扬声器挡板/适配接口安装到中置低音喇叭上

螺栓

拧紧扭矩

1.8 Nm

用于 9

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

用于 9

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

专用工具概述

0 496 569 (00 9 325)

装配楔

用于 2

应用	（饰板楔）从 2008 年 11 月起，该专用工具替代饰板楔 00 9 317（其他材料）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	41 01 09 (507)

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

65 12 053

拆卸和安装/替换中置低音喇叭 -乘客侧-

一般信息

准备工作

1 –

拆下右侧仪表板下部饰板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

用塑料胶带保护邻近部件，避免损坏。

将锁止件 3 转动90°。

在区域 2 将右下仪表板饰板 1 向内松脱。

将右下仪表板饰板 1 向内从导向件 4 中取下。

解除联锁并脱开相应的插头连接。

2 –

拆下右前车门槛板嵌条

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

▶ 拆卸前部车门槛板嵌条

将前部车门槛板嵌条 1 用专用工具 0 496 569 (00 9 325) 向上从夹子 2 松开并抬起。

脱开现有的插头连接并且拆卸前部车门槛板嵌条 1 。

◀

3 –

拆下右侧 A 柱脚部空间内的侧饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

▶ 拆下A柱脚部空间内的侧饰板

在 A 柱脚部空间中的侧饰板区域稍稍松开边缘保护条。

在卡子 1 上松开侧饰板 2 。

抽出并且拆卸侧饰板 2 。

◀

4 –

拆下前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

将前部座椅向前和向上调整到底。

松开螺栓 1 。

抽出固定片 2 。

松开螺栓 1 。

将前部座椅向后调。

从侧面脱开盖板 1 并向前取下。

松开螺栓 1 。

▶ 断开所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

4 –

连接和断开蓄电池负极导线

6120900

4 –

连接和断开蓄电池负极导线

◀

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

将前部座椅 1 向后调整。

脱开区域 2 中的插头连接。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员帮助下取出前部座椅 1 。

5 –

拆卸中置低音喇叭上的扬声器挡板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

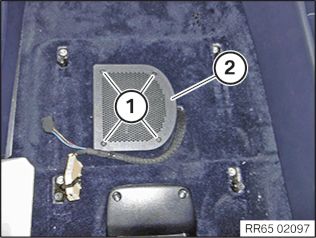

松开螺栓 1 。

拆卸中置低音喇叭上的扬声器挡板 2 。

核心任务

6 –

拆卸低音喇叭

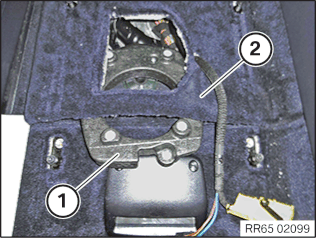

如图所示将车厢内部的地毯 1 稍微推向一侧。

松开嵌件 3 上的螺栓 2 。

将地毯 2 向上折叠。

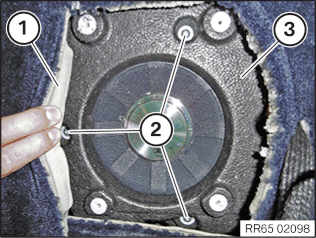

抽出并且拆卸中置低音喇叭的嵌件 1 。

解除联锁并脱开插头连接 2 。

松开螺栓 3 。

将地毯 1 推到一旁。

抽出并拆卸中置低音喇叭 4 。

7 –

安装中置低音喇叭

将地毯 1 稍稍推到一旁。

穿入并安装中置低音喇叭 4 。

拧紧螺栓 3 。

中置低音喇叭安装到底板总成上

螺栓

拧紧力矩

5 Nm

连接插头 2 并锁紧。

穿入嵌件 1 并且安装。

翻回地毯 2 。

拧紧嵌件 3 上的螺栓 2 。

正确定位车厢内部的地毯 1 。

后续工作

8 –

安装中置低音喇叭上的扬声器挡板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

将扬声器挡板放到中置低音喇叭 2 上并且正确定位。

拧紧螺栓 1 。

扬声器挡板/适配接口安装到中置低音喇叭上

螺栓

拧紧扭矩

1.8 Nm

9 –

安装前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员的帮助下将前部座椅 1 抬到车辆内。

将前部座椅 1 向后调整。

连接区域 2 内的插头。

检查所有插头连接的完整性，位置是否正确，以及必要时检查正确的锁止。

▶ 连接所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

9 –

连接和断开蓄电池负极导线

6120900

9 –

连接和断开蓄电池负极导线

◀

将前部座椅向后调。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

将盖板 1 从前部推上并从侧面嵌入。

将前部座椅向前和向上调整到底。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

插入固定片 2 。

拧紧螺栓 1 。

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

10 –

安装右前车门槛板嵌条

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

▶ 安装前部车门槛板嵌条

拆卸车身中剩下的夹子 1 并安装在前部车门槛板嵌条 2 上。

连接现有的插头连接。

将前部车门槛板嵌条 1 定位在夹子 2 上并嵌入。

◀

11 –

将脚部空间侧饰板安装在右侧 A 柱上

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

▶ 安装A柱脚部空间内的侧饰板

检查夹子 1 是否损坏，必要时更新。

穿入并正确定位侧饰板 2 ，并嵌入夹子 1 。

将边缘保护条固定在 A 柱脚部空间的侧饰板区域。

◀

12 –

安装下部右侧仪表板饰板

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

连接并联锁相应插头。

将右下仪表板饰板 1 嵌入导向件 4 中并且向上翻。

将右下仪表板饰板 1 在区域 2 嵌入中央控制台中。

将锁止件 3 正确插入并转动 90°。
