65 12 270
拆卸和安装中央控制台内的 DVD 播 放机
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
8
DVD 播放机安装到中央控制台上
螺栓
拧紧力矩
3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
2
6
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 298 505
装配楔
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) | |
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
14
|
零件
附加信息
65 12 270
拆卸和安装中央控制台内的 DVD 播 放机
一般信息
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆卸左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
◀
3
–
拆卸后部中控台饰板
将后部中控台饰板
1
向后从夹子
2
上松开。
脱开插头连接
1
并拆下后部中控台饰板
2
。
4
–
拆卸后座区自动空调操作面板
将空调操作面板
1
用专用工具
2 298 505
在夹子
2
上松开并且稍稍拉出。
松脱附属的插头连接。
取下空调操作面板
1
。
5
–
拆卸中间后部中央控制台饰板
将中间后部中央控制台饰板
1
在夹子
2
上松开并向后抽出。
6
–

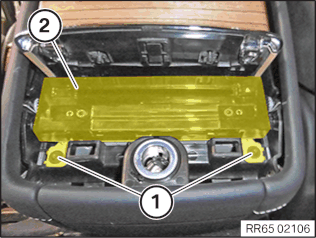

拆卸后部中央控制台架梁盖板
将后部中央控制台架梁盖板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
脱开现有的插头连接。
核心任务
7
–
拆卸 DVD 播放机
技术信息
DVD播放机由于电缆束长度过短而
无法完全拉出
。
松开螺栓
1
。
将 DVD 播放机
2
小心地
尽量拉出。
有损坏危险
脱开插头和插头连接时导线损坏。
裸露的导线可能会导致短路。
脱开插头和插头连接时不要拉扯导线。

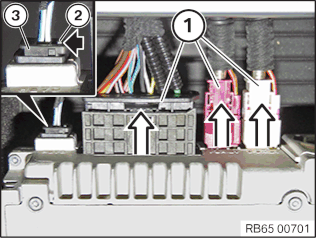

将插头连接（箭头）
1
用合适的工具向下解锁并脱开。
将插头连接
3
的凸耳
2
用合适的工具
小心地
沿箭头方向解锁并脱开。
拆卸 DVD 播放机。
8
–
安装 DVD 播放机
将 DVD 播放机
2
在中央控制台上定位。
连接插头连接
1
，并正确联锁用箭头标记的卡子。
连接插头连接
3
并正确联锁卡子
2
。
正确定位 DVD 播放机
2
并且拧紧螺栓
1
。
DVD 播放机安装到中央控制台上
螺栓
拧紧力矩
3
Nm
后续工作
9
–
安装后部中央控制台架梁盖板
连接现有的插头连接。
将后部中央控制台架梁盖板
1
定位在夹子
2
上并嵌入。
10
–
安装中间后部中央控制台饰板
将中间后部中央控制台饰板
1
定位在夹子
2
上并嵌入。
11
–
安装后座区自动空调操作面板
定位空调操作面板
1
。
连接所属的插头并且联锁。
正确定位空调操作面板
1
并且用卡子
2
嵌入。
12
–
安装后部中控台饰板
检查夹子
1
。
更新缺失或损坏的夹子
1
。
连接后部中控台饰板
2
上的插头
1
。
将后部中控台饰板
1
向后从夹子
2
上松开。
13
–
安装左后和右后中央控制台侧饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
◀
14
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
