65 12 315
拆卸和安装 HU-H
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
12
主机安装到支架上
螺栓
拧紧扭矩
1.8
Nm
用于
13
15
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
用于
17
18
19
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
2
3
5
8
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 687 (00 9 340)
拆卸辅助工具
用于
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 61 35 ... 有关 ESD 保护的提示 (静电放电) | |
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
22
|
零件
附加信息
65 12 315
拆卸和安装 HU-H
一般信息
有损坏危险
静电放电。
电气组件损坏或毁坏。
直至安装前，电气组件的原包装不得损坏。如需寄回，也只允许使用原包装。已拆卸的部件应立即进行包装。
注意关于使用相应专用工具 12 7 060 的用户提示。
只能接触电气元件的壳体。不得直接接触线脚和插座！
穿上绝缘服和防静电鞋（带 ESD 标志）。
更多信息参见：61 35 ... ESD 保护（静电放电）提示
61 35 ... 有关 ESD 保护的提示 (静电放电)
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆卸后部中央控制台侧饰板
将中央控制台后部侧饰板
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开并拆卸下来。
3
–
拆卸上部中央控制台侧饰板
将上部中央控制台侧饰板
1
用专用工具
0 496 569 (00 9 325)
从夹子
2
中松开并拆卸。
4
–
拆卸侧面中控台的装饰板
松开螺栓
1
。
将侧面中控台的装饰板
2
向后推并从固定锁片
3
中抽出。
5
–
拆卸左下和右下仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆下仪表板下部饰板
松开螺栓
1
。
将下部仪表板饰板
2
用专用工具
0 496 569 (00 9 325)
从夹子
3
中松开并且拆卸。
◀
6
–
拆卸左侧和右侧中央控制台强化装饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸中央控制台强化装饰条
松开螺栓
1
。
抽出并拆卸中央控制台强化装饰条
2
。
◀
7
–
拆卸右侧仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下侧面仪表板饰板
将仪表板饰板
1
用专用工具
0 493 687 (00 9 340)
在卡子
2
上松脱。
在边缘保护条区域
3
抽出并且取下仪表板饰板
1
。
◀
8
–
拆卸乘客侧仪表板装饰板
松开螺栓
1
。
从后部松开螺栓
2
。
将仪表板装饰板
3
用专用工具
0 496 569 (00 9 325)
在夹子
4
上松开并拆卸下来。
9
–
拆卸驾驶员侧内侧仪表板装饰板
将装饰板
1
从夹子
2
处松开并拆下。
10
–
拆卸中间仪表板饰板
注意
在左侧和右侧执行的工作步骤。
松开螺栓
1
。
抽出中间仪表板饰板
1
并脱开现有插头连接。
核心任务
11
–
拆卸机头高级单元 (HU-H)
有损坏危险
主机损坏。
主机的硬盘可能因为震动受损。
小心执行主机和相邻部件上的机械作业。
有损坏危险
机头损坏。
当蓄电池已连接时，不得脱开机头插头连接。
断开所有蓄电池。

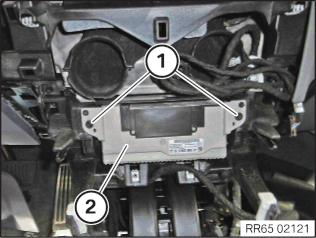

松开螺栓
1
。
将机头高级单元 (HU-H)
2
稍稍从仪表板的架梁中拉出。
解锁并脱开机头高级单元 (HU-H)
1
标记区域内的所有插头连接。
取下高级主机 (HU-H)
1
。
12
–
安装高级主机(HU-H)
有损坏危险
主机损坏。
主机的硬盘可能因为震动受损。
小心执行主机和相邻部件上的机械作业。
定位机头高级单元 (HU-H)
1
。
将所有插头在标记区域中在机头高级单元 (HU-H)
1
上连接并且联锁。
将机头高级单元 (HU-H)
2
安装到仪表板架梁中。
拧紧螺栓
1
。
主机安装到支架上
螺栓
拧紧扭矩
1.8
Nm
后续工作
13
–
安装中间仪表板饰板
连接现有插头连接并定位中间仪表板饰板
1
。
注意
在左侧和右侧执行的工作步骤。
拧紧螺栓
1
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
14
–
安装驾驶员侧内侧仪表板装饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将装饰板
1
定位在夹子
2
上并嵌入。
15
–
安装乘客侧仪表板装饰板
将仪表板装饰板
3
定位在夹子
4
上并嵌入。
拧紧螺栓
1
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
从后部拧紧螺栓
2
。
装饰板安装到仪表板上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
16
–
安装右侧侧面仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装侧面仪表板饰板
在安装前检查夹子
2
是否损坏，必要时更新。
定位仪表板饰板
1
并且在夹子
2
上嵌入。
检查边缘保护条
3
位置是否正确。
◀
17
–
安装左侧和右侧中央控制台强化装饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装中央控制台强化装饰条
穿入并定位中央控制台强化装饰条
2
。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
◀
18
–
安装左下和右下仪表板饰板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
注意
在左侧和右侧执行的工作步骤。
▶ 安装下部仪表板饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将下部仪表板饰板
2
定位在夹子
3
上并嵌入。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
◀
19
–
安装侧面中控台装饰板
将侧面中控台装饰板
2
在固定锁片
3
上穿入并且向前推。
拧紧螺栓
1
。
装饰板安装到中央控制台上
半圆头埋头螺钉
拧紧力矩
2,3
Nm
20
–
安装上部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台侧饰板
1
正确定位并在夹子
2
上嵌入。
21
–
安装后部中央控制台侧饰板
检查所有夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将中央控制台后部侧饰板
1
正确定位并在夹子
2
上嵌入。
22
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
23
–
初始化设置组件防护
技术信息
更新 BDC 或主机后，
或者
安装了一个
用过的
主机后，必须对组件防护重新进行初始化设置。
在
更新
BDC 或主机时，使用诊断系统按以下步骤重新初始化设置组件防护：
将 BDC 或主机在“车辆处理/更换控制单元/在更换后”中标记为已更换。
计算措施计划并执行。
务必注意说明！
安装
二手主机
时按以下步骤重新初始化设置：
与技术支持联系
然后，将
维修车间系统
中的组件防护通过“附加软件”选项卡中的“初始化设置主机（年检）组件防护”
直接措施
重新初始化设置。
务必注意说明！
