65 13 070
拆卸和安装/更新扬声器 (左侧或右侧窗框上)
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
扬声器
半圆头埋头螺钉
拧紧力矩
1,8
Nm
螺母
拧紧力矩
1,8
Nm
用于
7
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
用于
9
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 457 538
钩子
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 51 00 ... 用胶带进行部件粘接的提示 |
8
|
零件
附加信息
65 13 070
拆卸和安装/更新扬声器
(左侧或右侧窗框上)
(左侧或右侧窗框上)
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作

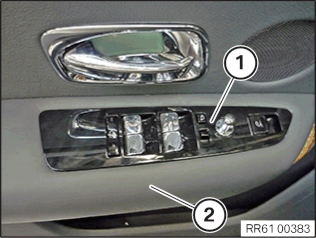

1
–
拆下左侧车窗升降机开关
将车窗升降机开关
1
用专用工具
0 496 571 (00 9 327)
从车门饰件
2
中撬出。
解除联锁并脱开插头
1
。
拆下车窗升降机开关
2
。
2
–
拆下内部开门器
将灯
1
用合适的饰板楔子
2
松开。
脱开插头连接
1
。
拆卸灯
2
。
松开螺栓
1
。
抽出开门器
2
。
将拉线
1
向上从开门器
2
中松开。
3
–
拆卸拉手槽的衬里
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

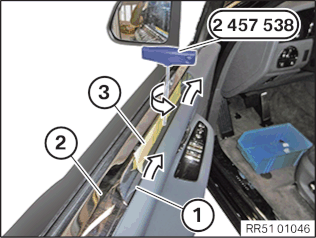

用一根胶带
3
保护拉手槽，防止损坏。
将专用工具
2 457 538
装入拉手槽
2
和衬里
1
之间，并且旋转 90°。
将拉手槽衬里
1
从粘接条上松开并且拆卸。
提示
用热风机稍微加热拉手槽的衬里。

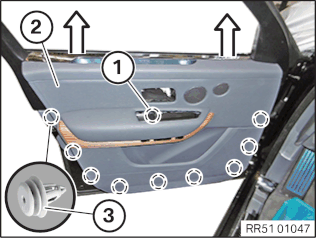

4
–
拆下前部车门饰件

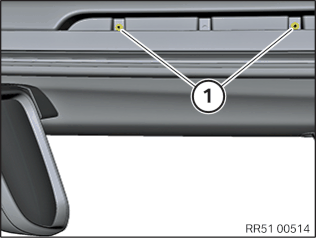

松开拉槽中的螺栓
1
。
松开螺栓
1
。
松开夹子
3
上的车门饰件
2
。
将车门饰件
2
向上从车窗导轨封条中抽出。

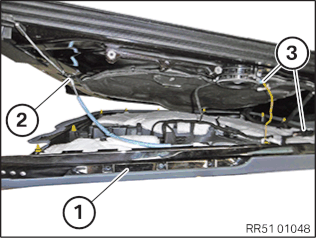

拆下车门饰件
1
。
抽出拉线
2
。
解除联锁并脱开插头连接
3
。
核心任务
5
–
拆卸前车门内的中音扬声器
松开螺栓
1
。
脱开插头连接
2
。
取下扬声器。
6
–
将中音扬声器装入前车门
定位扬声器。
拧紧螺栓
1
。
扬声器
半圆头埋头螺钉
拧紧力矩
1,8
Nm
螺母
拧紧力矩
1,8
Nm
连接插头连接
2
。
后续工作
7
–
安装前部车门饰件
将调节元件
1
完全旋入，但暂时不要拧紧。
提示
不得拧紧调节元件，必须仍能稍稍转动。

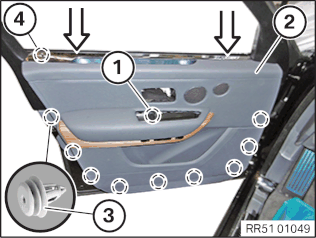

将车门饰件
1
固定到车门上。
插入拉线
2
。
连接并联锁插头连接
3
。
将联锁按钮
4
装入车门饰件
2
的导向件中。
将车门饰件
2
从上部穿入到车窗导轨封条上。
在夹子
3
上嵌入车门饰件
2
。
拧紧螺栓
1
。
拧紧拉手槽中的螺栓
1
。
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
8
–
安装拉手槽的衬里
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示

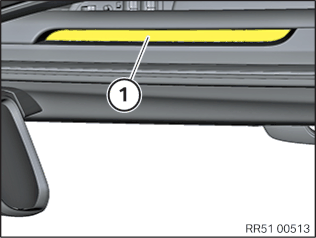

更新拉手槽的衬里
1
。
零件：
拉手槽的衬里
将内衬从拉手槽衬里
1
的粘接条上拔下。
将拉手槽衬里
1
定位在拉手槽中并压紧。
9
–
安装内部开门器
将车门把手压到缓冲挡块。
将拉线
1
嵌入到车门把手
2
上。
定位开门器
2
。
拧紧螺栓
1
。
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
连接插头
1
。
嵌入灯
2
。
10
–
安装左侧车窗升降机开关
检查夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将插头
1
连接在车窗升降机开关
2
上并联锁。
将车窗升降机开关
1
装入车门饰件
2
中。
