65 13 195
拆卸和安装/更新后部高音喇叭 （左侧或右侧）（D 柱）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
13
扬声器
半圆头埋头螺钉
拧紧力矩
1,8
Nm
螺母
拧紧力矩
1,8
Nm
用于
14
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
用于
14
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
用于
15
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
用于
19
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
23
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

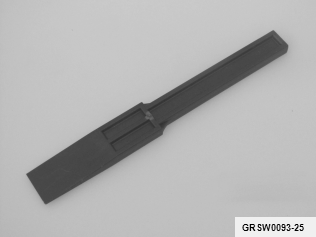

0 493 681 (64 1 020)
钩子
用于
8
9
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
11
14
|
零件
附加信息
65 13 195
拆卸和安装/更新后部高音喇叭
（左侧或右侧）（D 柱）
（左侧或右侧）（D 柱）
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–

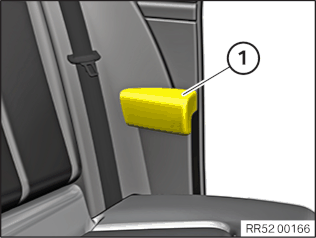

拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
2
–

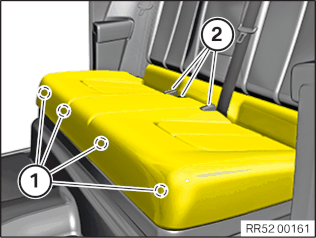

拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。

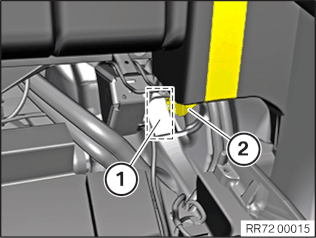

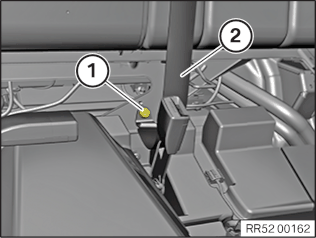

将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
3
–

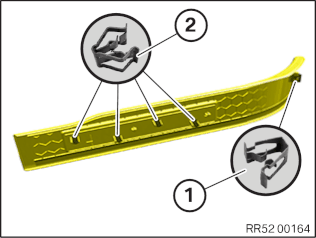

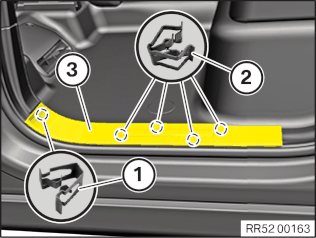

拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
4
–

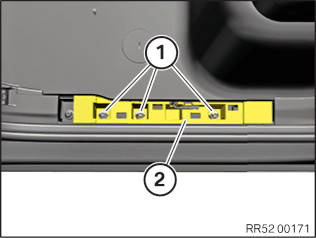

拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
5
–
拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

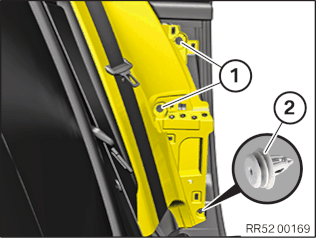

将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。

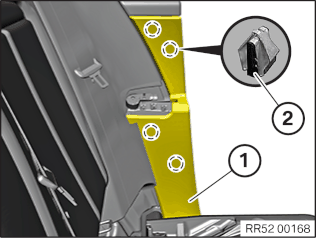

将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
6
–

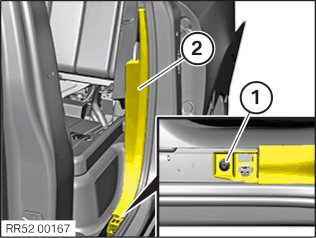

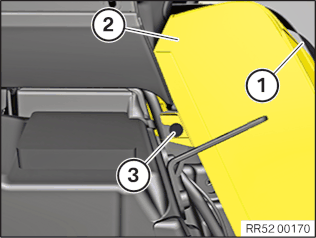

拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
7
–

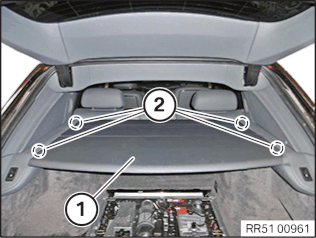

拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
8
–

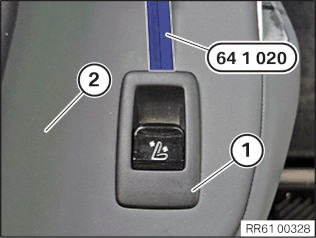

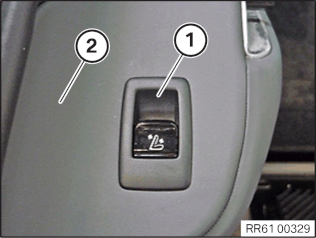

拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
9
–

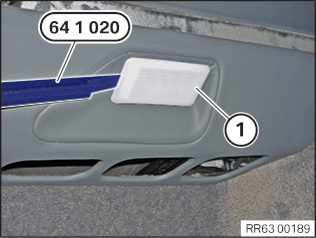

拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
10
–

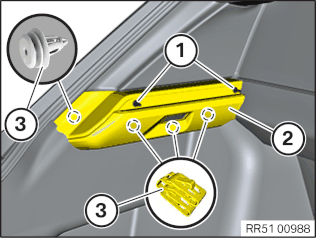

拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
11
–

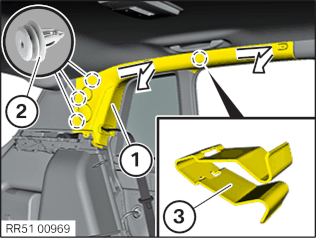

拆卸后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

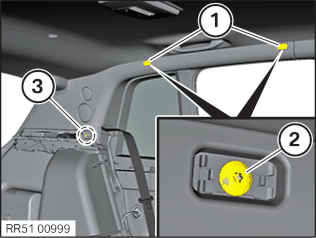

翻开标记的区域，并且松开下面的螺栓
1
。
抽出固定片
2
。
拆卸盖板
1
。
松开螺栓
2
。
松开螺栓
3
。
将后部顶框护板
1
在卡子
2
上松开。
将后部顶框护板
1
向前移动并在夹子
3
上抽出。

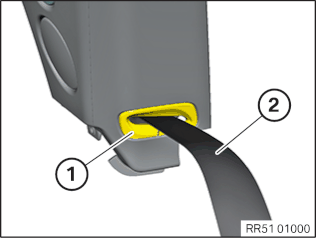

松脱安全带饰板
1
。
抽出安全带
2
。
核心任务
12
–
拆卸后部高音喇叭
松开螺栓
1
。
松开电阻器
2
。
将高音扬声器
3
从饰板
4
中拆除。
13
–
安装后高音喇叭
将高音扬声器
3
安装和定位在饰板
4
内。
拧紧螺栓
1
。
扬声器
半圆头埋头螺钉
拧紧力矩
1,8
Nm
螺母
拧紧力矩
1,8
Nm
嵌入电阻
2
。
后续工作
14
–
安装后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
和夹子
2
是否损坏，必要时更新。
穿入安全带
2
。
嵌入安全带饰板
1
。
将后部顶框护板
1
朝箭头方向反方向向后移动，并且在夹子
2
和夹子
3
上定位和嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
拧紧螺栓
3
。
嵌入盖板
1
。
穿入并且定位固定片
2
。
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
并且重新关闭标记的区域。
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
15
–
安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
16
–

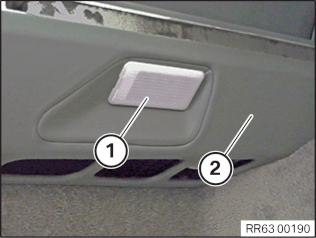

安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
17
–
安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
18
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
19
–
安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
20
–
安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
21
–
安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
22
–
安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
23
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
24
–
安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
