65 20 020
拆卸和安装 / 更新车顶天线
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
33
车顶天线安装到车顶外蒙皮上
螺栓
拧紧力矩
4,5
Nm
用于
38
后部扬声器托架安装到车身上
螺栓
拧紧力矩
3
Nm
用于
38
头部安全气囊安装到车身上
半圆头埋头螺钉
拧紧力矩
8
Nm
用于
39
后部自动收卷器装到车身上
M10
42
Nm
用于
39
D 形环安装到车身上
M10
42
Nm
用于
40
行李箱饰条架梁安装到车身上
螺栓
拧紧力矩
11,8
Nm
用于
42
59
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
用于
42
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
用于
43
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
用于
44
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
用于
45
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
用于
46
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
用于
47
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
用于
51
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
55
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
用于
58
车顶功能中心 (FZD)
螺栓
拧紧扭矩
1,2
Nm
用于
60
遮阳板安装到白车身上
圆柱头螺钉
拧紧力矩
1,4
Nm
用于
61
遮阳板安装到车身上
拧紧扭矩
2,3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
1
8
11
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
16
17
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 494 968 (65 2 010)
刀
用于
31
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

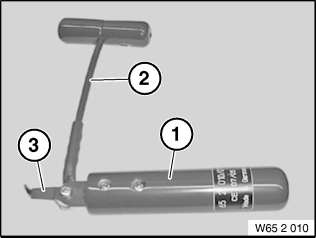

组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 2 | 0 495 112 (65 2 012) |
手柄
（拉手）抛售，然后只能订购整个工具套件 652010 = 0494968。 |
||
| 1 | 0 495 113 (65 2 011) |
手柄
（刮刀及塑料套）抛售，然后只能订购整个工具套件 652010 = 0494968。 |
||
| 3 | 0 495 114 (65 2 013) | 0 496 531 |
刀片
（专用刀片）由 65 2 014（0 496 531）代替 |
|
| 4 | 0 496 531 (65 2 014) |

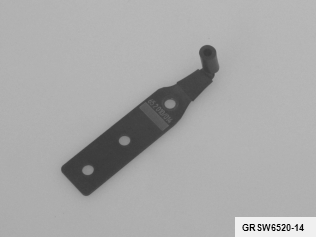

刀片
（专用刀片）自 2008 年 8 月起代替专用工具 65 2 013。 |
备用工具:
0 496 531 (65 2 014)
刀片
用于
31
概述
| 应用 |
|
| 包含在工具/组件中 | 0 494 968 |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
6
19
42
59
|
| 99 00 ... 修补油漆损坏 |
31
|
零件
附加信息
65 20 020
拆卸和安装 / 更新车顶天线
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆下所有把手
注意
该描述只用于一个部件。所有其他部件的工作步骤与之相同。

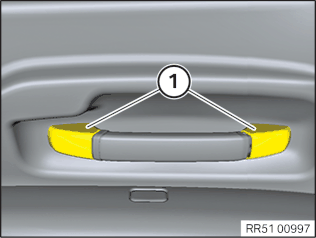

▶ 拆下把手
用专用工具
0 496 569 (00 9 325)
将盖板
1
抬起并松脱。

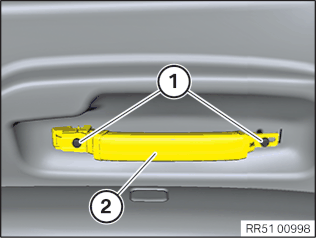

松开螺栓
1
并取下把手
2
。
◀
2
–

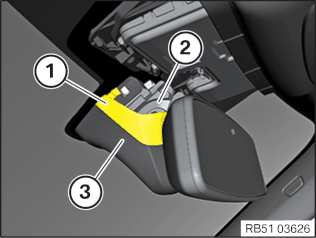

拆卸车内后视镜盖板

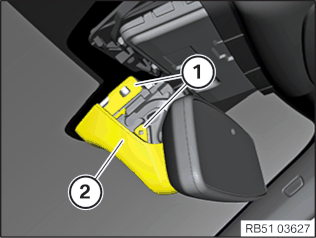

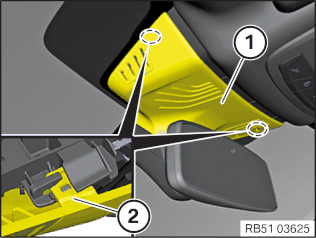

将标记区域内的盖板
1
稍稍向上按压，并向后从卡子
2
中松脱。
将盖板
1
向上从盖板
3
中脱开。
将盖板
1
从镜脚
2
中抽出。
将卡子
1
稍微抬起到车内后视镜两侧。
向下抽出盖板
2
。
3
–

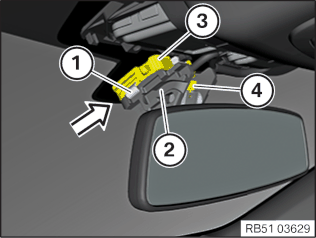

拆卸车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。

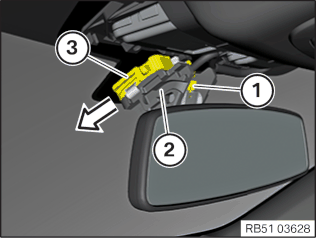

解除联锁并脱开插头连接
1
。
将车内后视镜
2
猛然地沿箭头方向从镜脚
3
上拔下。
4
–
拆卸两个遮阳板
注意
在左侧和右侧执行的工作步骤。
▶ 拆下遮阳板

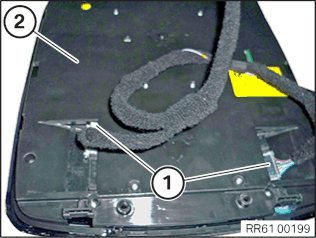

向下撬出盖板
1
。
松开螺栓
2
。
取下遮阳板
3
。在此过程中脱开插头连接。
◀
5
–
拆卸遮阳板的两个支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸遮阳板的支座

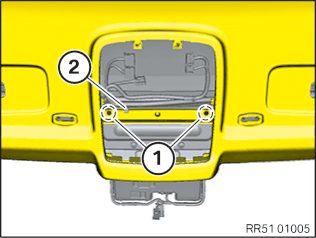

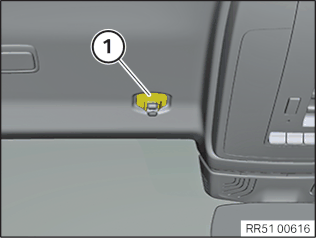

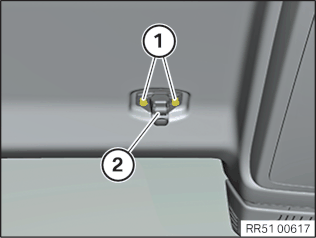

松脱盖板
1
。
松开螺栓
1
。
抽出并取下支座
2
。
◀
6
–
拆卸左右A柱挡板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

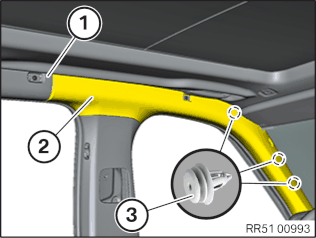

拆卸盖板
1
。
松开螺栓
2
。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
从卡子
3
松脱并取下。
7200...
6
–
关于处理气体发生器部件的安全规定
◀
7
–

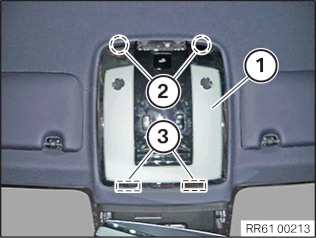

拆下车顶功能中心 (FZD)

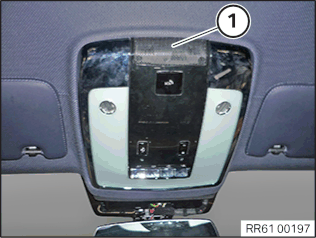

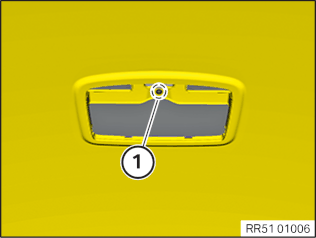

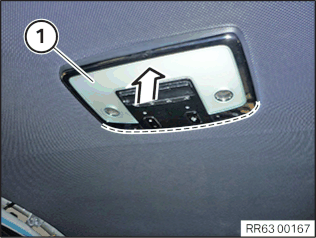

松脱盖板
1
。
松开螺栓
1
。
将车顶功能中心(FZD)
1
从夹子
2
中脱开。
将车顶功能中心(FZD)
1
从导向件
3
中抽出。
将插头连接
1
解除联锁并脱开。
将车顶功能中心(FZD)
2
的电缆从导线支架中松脱。
8
–
拆卸后部顶灯

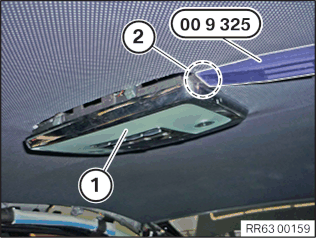

将顶灯
1
借助专用工具
0 496 569 (00 9 325)
在标记位置上撬出。
在左侧和右侧借助专用工具
0 496 569 (00 9 325)
在标记位置
1
上撬出顶灯
2
。
脱开相应的插头连接。
9
–
拆卸左右后部扶手
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
◀
10
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
11
–
拆卸左后和右后车门槛板嵌条
注意
在左侧和右侧执行的工作步骤。
▶ 拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
◀
12
–
拆卸左后和右后车门槛板嵌条架梁
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

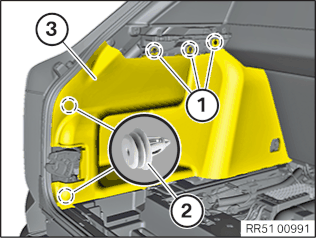

松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
◀
13
–
拆卸左侧和右侧下部C柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

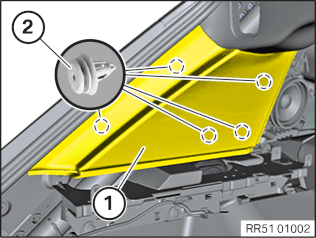

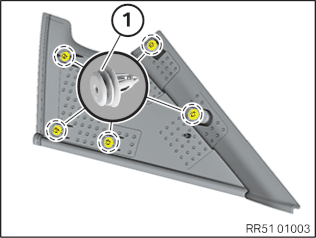

将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。
将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
◀
14
–
拆卸左右靠背侧部件
注意
在左侧和右侧执行的工作步骤。
▶ 拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
◀
15
–
拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
16
–
拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
17
–
拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
18
–
拆卸左右行李箱饰条
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

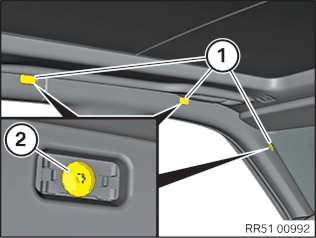

松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
◀
19
–
拆卸左后和右后顶框护板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

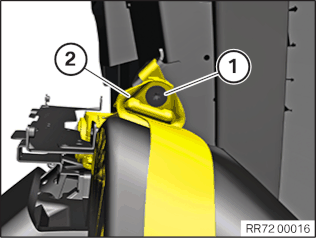

翻开标记的区域，并且松开下面的螺栓
1
。
抽出固定片
2
。
拆卸盖板
1
。
松开螺栓
2
。
松开螺栓
3
。
将后部顶框护板
1
在卡子
2
上松开。
将后部顶框护板
1
向前移动并在夹子
3
上抽出。
松脱安全带饰板
1
。
抽出安全带
2
。
7200...
19
–
关于处理气体发生器部件的安全规定
◀
20
–
拆卸左侧和右侧 D 柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸D柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将 D 柱挡板
1
在卡子
2
上松开并抽出。
◀
21
–
拆下行李箱底板饰板
翻起行李箱底板饰件
1
。
松开螺栓
2
。
拉出导向件
1
上的行李箱底板饰件
3
。
脱开卡子
2
。
拆下行李箱底板饰板
3
。
22
–

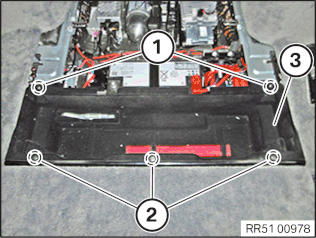

拆卸后部储物托槽
松开螺栓
1
。
松开盲铆钉
2
。
抽出并拆卸后部储物托槽
3
。
23
–
拆下行李箱边缘盖板
松开螺栓
1
。
抽出并且拆卸行李箱槛挡板
2
。
24
–
拆卸左侧行李箱车轮拱罩内饰板

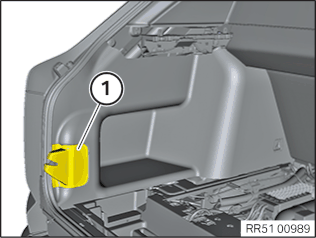

将盖板
1
松脱并向后抽出。

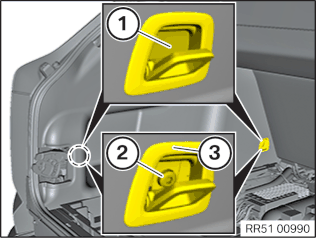

撬出并取下凹口处的盖板
1
。
松开螺栓
2
。
取下捆索眼
3
。
松开膨胀铆钉
1
。
行李箱车轮拱罩内饰板
2
从卡子 3 松开。
向内拉并抽出上部区域的行李箱车轮拱罩内饰板
2
。
必要时脱开现有的插头连接。
25
–

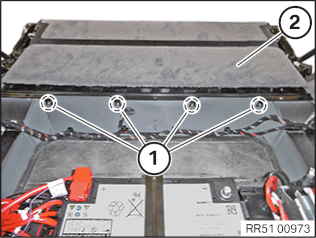

拆卸左侧行李箱饰条架梁
▶ 拆卸行李箱饰条架梁

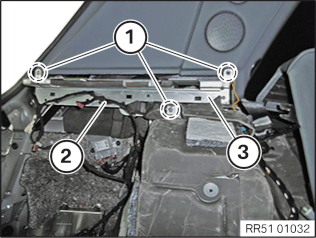

松开螺栓
1
。
松脱并抽出电缆束
2
。
抽出行李箱饰条架梁
3
。
◀
26
–
拆卸左后胸部安全带
▶ 拆卸后部胸部安全带
松开螺栓
1
。
抽出 D 形环
2
。
解除联锁并脱开插头连接
1
。
松开螺栓
2
。
将安全带自动卷收器
2
向后抽出。
◀
27
–
拆卸右后扬声器托架

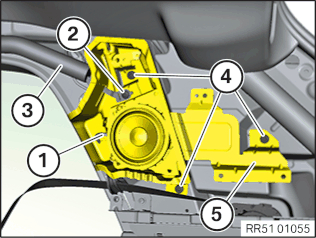

脱开插头连接
1
。
松开螺栓
2
并抽出头部安全气囊
3
。
松开螺栓
4
。
抽出并拆卸扬声器托架
5
。
28
–
拆卸车顶内衬
前提
前部座椅已调到最下面。
前部座椅靠背已调到最后面。
后部座椅靠背已向前折叠。
有损坏危险
车顶内衬折断。
车顶内衬折断可能导致必须更新车顶内衬。
维修工作要由助手协助完成。
支撑前部和后部车顶内衬。
将插头连接
1
在左侧 D 柱
2
所在区域解锁并且脱开。
对于带星空顶的规格：
解锁并脱开右侧 D 柱
1
区域的其他插头连接
2
。
松开螺栓
1
。
松脱并抽出电缆束
2
。
松开螺栓
1
。
松开夹子
1
上的车顶内衬
2
。

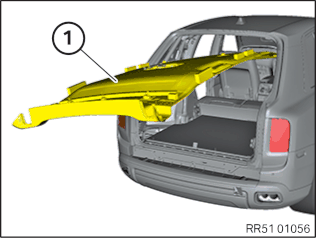

将车顶内衬
1
和两名辅助人员一起向后通过后行李箱盖开口从车辆中取出。
29
–
拆卸车顶内衬（带全景车顶）
前提
前部座椅已调到最下面。
前部座椅靠背已调到最后面。
后部座椅靠背已向前折叠。
有损坏危险
车顶内衬折断。
车顶内衬折断可能导致必须更新车顶内衬。
维修工作要由助手协助完成。
支撑前部和后部车顶内衬。
将插头连接
1
在左侧 D 柱
2
所在区域解锁并且脱开。
松开螺栓
1
。
松脱并抽出电缆束
2
。
松开螺栓
1
。
松开螺栓
1
。

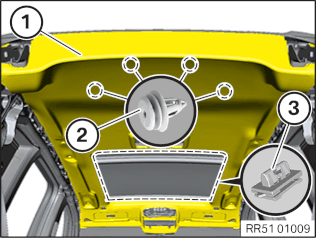

松开夹子
2
上的车顶内衬
1
。
将车顶内衬
1
在虚线区域从活动天窗框架和夹子
3
上松开。
将车顶内衬
1
和两名辅助人员一起向后通过后行李箱盖开口从车辆中取出。
30
–
拆卸远程控制单元
解除联锁并脱开插头
1
。
向下将锁止件解除联锁
2
。
沿箭头方向推动并拆卸远程控制单元
3
。
31
–
拆卸车顶天线空壳
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。

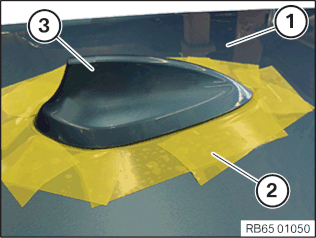

将黄色塑料胶带
2
尽量推到空壳
3
下方。
消耗性材料
黄色塑料胶带
83199410979
如图所示标记车顶外蒙皮
1
。
用专用工具
0 494 968 (65 2 010)
沿轮廓割断粘结剂条，取下车顶天线空壳
3
。
提示
加大力度重新放入专用工具，以便必要时切削粘结剂条。
必要时修补油漆损坏。
参见更多信息。
核心任务
32
–

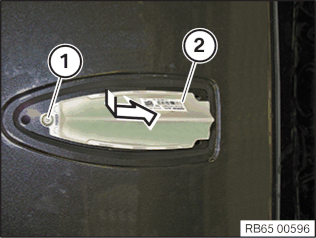

拆下车顶天线

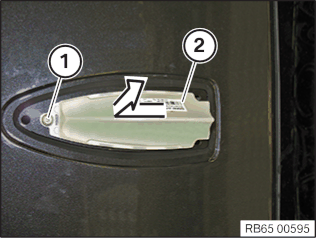

松开螺栓
1
。
将车顶天线
2
沿箭头方向取下。
33
–

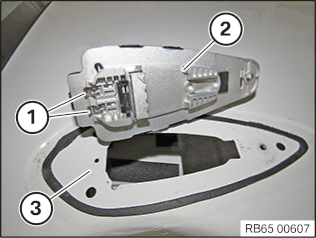

安装车顶天线
锁止件
1
（位于车顶天线
2
上）必须正确插入车顶
3
下方。
沿箭头方向安装车顶天线
2
。
拧紧螺栓
1
。
车顶天线安装到车顶外蒙皮上
螺栓
拧紧力矩
4,5
Nm
后续工作
34
–
安装车顶天线空壳
提示
粘贴车窗玻璃的提示中规定的准备工作参见详细信息。
技术信息
下列工作步骤是本维修手册的基础，请务必遵守。
更多信息参见：51 31 ... 拆卸/装配粘贴的车窗玻璃的一般工作步骤
检查对中销
1
是否损坏。
使用清洁剂
R1
清洗粘结面
2
。
消耗性材料
清洁剂 R1
100
ml
,
瓶
83192211217

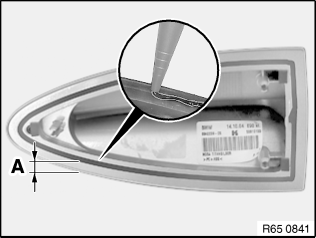

接着在外轮廓的四周涂敷粘结剂条。
粘结剂条到天线盖边缘的距离：
A=6.5 mm ±1 mm
粘结剂条的开端和末端允许有最大 10 mm 的重叠长度。
为了避免粘结剂流出，粘结剂条直径允许最大 2.5 mm 至 3.5 mm。
将涂覆粘结剂的空壳
3
手工接合至极限位置。
为了更好地挤压粘结剂，在按上时略微来回水平移动空壳
3
。
如有必要，用胶带固定空壳
3
并均匀按压。
粘结后让车辆在室温下至少静置 3 小时。
将胶带
2
从车顶外蒙皮
1
以及必要时从空壳
3
上清除。
35
–
安装远程控制单元
正确定位远程控制单元
1
并沿箭头方向推动，直至其嵌入锁止件
2
。
连接插头
3
并锁紧。
36
–
安装车顶内衬（带全景车顶）
前提
前部座椅已调到最下面。
前部座椅靠背已调到最后面。
后部座椅靠背已向前折叠。
有损坏危险
车顶内衬折断。
车顶内衬折断可能导致必须更新车顶内衬。
维修工作要由助手协助完成。
支撑前部和后部车顶内衬。
与两名辅助人员一起将车顶内衬
1
从后方穿过后行李箱盖开口放入车辆内。
定位车顶内衬
1
并嵌入活动天窗框架和夹子
3
的虚线区域。
在夹子
2
上嵌入车顶内衬
1
。
拧紧螺栓
1
。
拧紧螺栓
1
。
拧紧螺栓
1
。
插入并嵌入电线束
2
。
连接并联锁左侧 D 柱
2
区域的插头连接
1
。
37
–

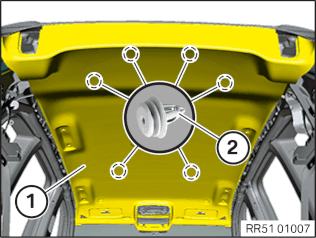

安装车顶内衬
前提
前部座椅已调到最下面。
前部座椅靠背已调到最后面。
后部座椅靠背已向前折叠。
有损坏危险
车顶内衬折断。
车顶内衬折断可能导致必须更新车顶内衬。
维修工作要由助手协助完成。
支撑前部和后部车顶内衬。
与两名辅助人员一起将车顶内衬
1
从后方穿过后行李箱盖开口放入车辆内。
将车顶内衬
1
定位在夹子
2
处并嵌入。
拧紧螺栓
1
。
拧紧螺栓
1
。
插入并嵌入电线束
2
。
连接并联锁左侧 D 柱
2
区域的插头连接
1
。
对于带星空顶的规格：
连接并联锁右侧 D 柱
1
区域的其他插头连接
2
。
38
–
安装右后扬声器托架
定位前部扬声器支架
5
。
拧紧螺栓
4
。
后部扬声器托架安装到车身上
螺栓
拧紧力矩
3
Nm
定位头部安全气囊
3
并且拧紧螺栓
2
。
头部安全气囊安装到车身上
半圆头埋头螺钉
拧紧力矩
8
Nm
连接插头
1
。
39
–

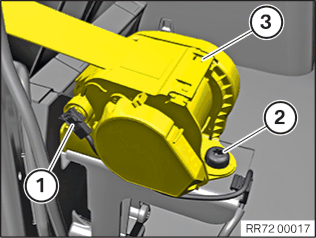

安装左后胸部安全带
技术信息
为防止错误安装，部件已设码。
▶ 安装后部胸部安全带
技术信息
为防止错误安装，部件已设码。
将安全带自动卷收器
2
从后部穿入。
拧紧螺栓
2
。
后部自动收卷器装到车身上
M10
42
Nm
连接插头
1
并锁紧。
穿入并且定位 D 形环
2
。
拧紧螺栓
1
。
D 形环安装到车身上
M10
42
Nm
◀
40
–
安装左侧行李箱饰条架梁
▶ 安装行李箱饰条架梁
定位行李箱饰条架梁
3
。
拧紧螺栓
1
。
行李箱饰条架梁安装到车身上
螺栓
拧紧力矩
11,8
Nm
插入并嵌入电线束
2
。
◀
41
–
安装左侧和右侧 D 柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 安装D柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

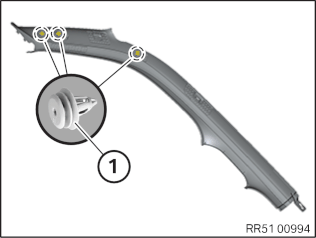

检查卡子
1
是否损坏，必要时进行更新。
将 D 柱挡板
1
定位在卡子
2
上并嵌入。
◀
42
–
安装左后和右后顶框护板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
和夹子
2
是否损坏，必要时更新。
穿入安全带
2
。
嵌入安全带饰板
1
。
将后部顶框护板
1
朝箭头方向反方向向后移动，并且在夹子
2
和夹子
3
上定位和嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
拧紧螺栓
3
。
嵌入盖板
1
。
穿入并且定位固定片
2
。
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
并且重新关闭标记的区域。
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
7200...
42
–
关于处理气体发生器部件的安全规定
◀
43
–
安装左侧行李箱车轮拱罩内饰板
必要时，连接现有的插头连接。
穿入行李箱车轮拱罩内饰板
2
并嵌入卡子
3
上。
固定膨胀铆钉
1
。
定位捆索眼
3
。
拧紧螺栓
2
。
行李箱捆锁眼
螺栓 M8
拧紧力矩
19
Nm
将盖板
1
装入凹口内。
穿入并嵌入盖板
1
。
44
–
安装后备箱装饰条
定位行李箱槛挡板
2
。
在此期间，注意正确定位后行李箱盖密封条。
拧紧螺栓
1
。
将行李箱槛挡板装到未精加工的车身上
螺栓
拧紧力矩
4,0
Nm
45
–
安装后部储物托槽
穿入并定位后部储物托槽
3
。
固定盲铆钉
2
。
拧紧螺栓
1
。
将储物托槽安装到未精加工的车身上
螺栓
拧紧力矩
4
Nm
46
–
安装行李箱底板饰件
将行李箱底板饰件
3
正确定位并安装到导向件
1
上。
嵌入卡子
2
。
翻起行李箱底板饰件
1
。
拧紧螺栓
2
。
行李箱底板饰件
平头螺栓 M6x20
2,5
Nm
47
–
安装左右行李箱饰条
注意
在左侧和右侧执行的工作步骤。
▶ 安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
◀
48
–
安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
49
–
安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
50
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
51
–
安装左侧和右侧靠背侧部件
注意
在左侧和右侧执行的工作步骤。
▶ 安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
◀
52
–
安装左后和右后车门槛板嵌条架梁
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
◀
53
–
安装左后和右后车门槛板嵌条
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
◀
54
–
安装左侧和右侧下方C柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
◀
55
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
56
–
安装左后和右后扶手
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
◀
57
–
安装后部顶灯
连接插头。
首先在标记的区域穿入顶灯
1
。
将顶灯
1
沿箭头方向嵌入 。
58
–
安装车顶功能中心 (FZD)
连接插头
1
并锁紧。
将车顶功能中心(FZD)的电缆
2
嵌入导线支架中。
将车顶功能中心(FZD)
1
穿入导向件
3
中。
将车顶功能中心(FZD)
1
向上嵌入夹子
2
中。
拧紧螺栓
1
。
车顶功能中心 (FZD)
螺栓
拧紧扭矩
1,2
Nm
嵌入盖板
1
。
59
–
安装左右A柱挡板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 安装A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

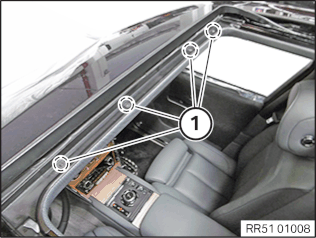

检查夹子
1
是否损坏，必要时更新。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
定位在 D 柱挡板
1
下方。
将 A 柱挡板
2
定位到夹子
3
上并嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
嵌入盖板
1
。
7200...
59
–
关于处理气体发生器部件的安全规定
◀
60
–
安装遮阳板的两个支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装遮阳板的支座
穿入并定位支座
2
。
拧紧螺栓
1
。
遮阳板安装到白车身上
圆柱头螺钉
拧紧力矩
1,4
Nm
嵌入盖板
1
。
◀
61
–
安装两个遮阳板
注意
在左侧和右侧执行的工作步骤。
▶ 安装遮阳板
安装遮阳板
3
。在此过程中连接插头连接。
拧紧螺栓
2
。
遮阳板安装到车身上
拧紧扭矩
2,3
Nm
将盖板
1
向上嵌入。
◀
62
–
安装车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
检查车内后视镜
2
两边夹子
1
是否损坏。
将车内后视镜
2
放在镜脚
3
上，并沿箭头方向向上推动。
检查车内后视镜
2
在镜脚
3
上的正确安装位置。
连接插头
4
。
63
–
安装车内后视镜盖板
从下方穿入盖板
2
。
嵌入车内后视镜两侧的卡子
1
。
从后部在镜脚
2
上穿入盖板
1
。
将盖板
1
嵌入盖板
3
。
从后方穿入盖板
1
。
将盖板
1
嵌入卡止件
2
并且嵌入镜脚的盖板中。
64
–
安装所有把手
注意
该描述只用于一个部件。所有其他部件的工作步骤与之相同。
▶ 安装把手
定位把手
2
。
拧紧螺栓
1
。
定位并且嵌入盖板
1
。
◀
