调整下方的两个后行李箱盖铰链
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
后行李箱盖下部铰链安装到车身上
组合六角螺母M8
拧紧扭矩
19
Nm
用于
7
扭转弹簧装到铰链上
螺栓
拧紧扭矩
19
Nm
用于
8
后保险杠饰件架梁安装到车身上
M12 六角法兰螺母
拧紧力矩
108
Nm
用于
9
将中部后保险杠引导件装到车身上
螺母 M8
拧紧力矩
3,3
Nm
用于
10
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
用于
11
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修提示 (PRE)
用于
| 车身间隙尺寸 |
6
|
零件
附加信息
41 62 746
调整下方的两个后行李箱盖铰链
一般信息
准备工作
1
–
拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
2
–
拆卸左后和右后保险杠侧面部件
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后保险杠侧围
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱并抽出标记区域内的后保险杠侧围
2
。
如有必要，解除联锁并脱开现有的插头连接。
◀
3
–
拆卸中部后部保险杠引导件
注意
为了更清楚概览：图示为已拆卸的周围部件。
松开螺母
1
。
抽出并取下中部后部保险杠引导件
2
。
4
–
拆下后部保险杠饰件的架梁
松开螺母
1
。
抽出并取下后部保险杠饰件的架梁
1
。
5
–
拆卸尾门的扭转弹簧
注意
部件具有预紧力。
受伤危险！
拆卸前，应尽可能减少预紧力。降低部件压力。
关闭后备箱盖。
松开螺栓
1
。
抽出尾门的扭转弹簧
2
。
核心任务
6
–
调整下方的两个后行李箱盖铰链
有更多信息。
有损坏危险
丝杆传动装置损坏。
手动移动后行李箱盖可能会损坏丝杆传动装置。
只可手工缓慢移动后行李箱盖。
技术信息
有关车身间隙尺寸的提示是本维修手册的基础并且必须加以遵守。
更多信息参见：41 00 ... 车身间隙尺寸
取下饰盖
1
。
松开其下的螺母，直到后行李箱盖铰链
2
发生移动。

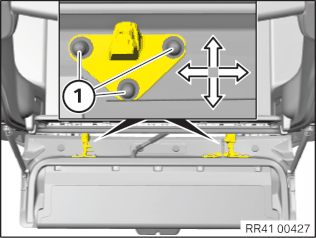

调整后行李箱盖铰链
2
指导后行李箱下部件与相邻部件间隙尺寸达到规定值。
拧紧螺母。
后行李箱盖下部铰链安装到车身上
组合六角螺母M8
拧紧扭矩
19
Nm
安装饰盖
1
。
检查
检查尾门和邻近部件之间的间隙尺寸（箭头）。
必要时，为此安装后保险杠饰件。
结果
间隙尺寸不符合规定。
措施
调整后行李箱盖铰链。
后续工作
7
–
安装尾门的扭转弹簧
关闭后备箱盖。
穿入并且定位尾门的扭转弹簧
2
。
拧紧螺栓
1
。
扭转弹簧装到铰链上
螺栓
拧紧扭矩
19
Nm
8
–
安装后部保险杠饰件架梁
穿入并定位后部保险杠饰件的架梁
1
。
拧紧螺母
1
。
后保险杠饰件架梁安装到车身上
M12 六角法兰螺母
拧紧力矩
108
Nm
9
–
安装中部后部保险杠引导件
注意
为了更清楚概览：图示为已拆卸的周围部件。
定位中部后部保险杠引导件
2
。
拧紧螺母
1
。
将中部后保险杠引导件装到车身上
螺母 M8
拧紧力矩
3,3
Nm
10
–
安装左后和右后保险杠侧面部件
注意
在左侧和右侧执行的工作步骤。
▶ 安装后方保险杠侧面件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
必要时连接现有插头并锁定。
将后部保险杠侧面件
2
穿入标记区域并嵌入。
拧紧螺栓
1
。
后上部保险杠饰件
钢板螺栓
拧紧力矩
1,8
Nm
◀
11
–
安装后部保险杠饰件

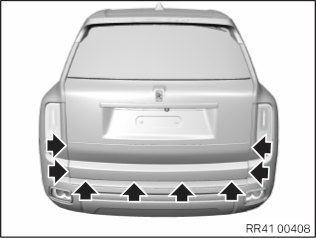

检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
