66 20 535
拆卸和安装/更换右后超声波传感器
(外部) 驻车距离监控 (PDC)) (根据车辆诊断)
一般信息
技术信息
为了确保带隐藏式雷达传感器的车辆的驾驶员辅助功能的质量，只有遵守“带有传感器的油漆维修标准”文件中的维修规定才允许对部件再次喷漆。
参考说明：
https://colorsystem-paint.com/
售后信息研究 (AIR) - 维修和维护提示 - HG99 - 色彩系统
ISTA - HG99 - 色彩系统
在雷达传感器的照射区域内，不允许粘贴任何粘贴标签或者金属箔片（透明或者有颜色）。
如果未安装雷达传感器，则允许对部件喷漆。
以下特征可用于识别车辆上是否安装了雷达传感器：
如果外后视镜上 (镜面玻璃内或镜框上) 有三角形警示灯，则雷达传感器安装在后部。
如果外后视镜上 (镜面玻璃内或镜框上) 有三角形警示灯，并且配备选装配置 S5ATA 或 S5AUA，则雷达传感器安装在前后。
准备工作
1 –
拆下后部保险杠饰板
松开螺栓 1 。
在标记区域松脱并松开后部保险杠饰件 1 。
在辅助人员的帮助下将后部保险杠饰件 1 笔直地向后拉。
解除联锁并脱开所有插头连接。
核心任务
2 –

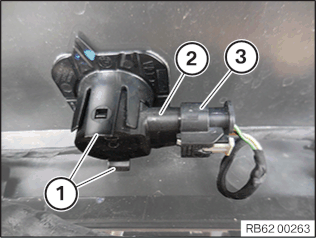

拆卸右后超声波传感器
解除联锁并脱开插头连接 3 。
将卡子 1 解除联锁。
取下超声波传感器 2 。
3 –
安装右后超声波传感器
正确定位超声波传感器 2 ，嵌入卡子 1 中。
连接插头 3 并锁紧。
后续工作
4 –
安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母 1 是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件 1 。
在标记区域嵌入并卡入后部保险杠饰件 1 。
拧紧螺栓 1 。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6 Nm
用于
