66 32 185
拆卸和安装右后侧近距离雷达传感器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
4
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
66 32 185
拆卸和安装右后侧近距离雷达传感器
一般信息
技术信息
为了确保带隐藏式雷达传感器的车辆的驾驶员辅助功能的质量，只有遵守“带有传感器的油漆维修标准”文件中的维修规定才允许对部件再次喷漆。
参考说明：
https://colorsystem-paint.com/
售后信息研究 (AIR) - 维修和维护提示 - HG99 -
色彩系统
ISTA - HG99 -
色彩系统
在雷达传感器的照射区域内，不允许粘贴任何粘贴标签或者金属箔片（透明或者有颜色）。
如果未安装雷达传感器，则允许对部件喷漆。
以下特征可用于识别车辆上是否安装了雷达传感器：
如果外后视镜上 (镜面玻璃内或镜框上) 有三角形警示灯，则雷达传感器安装在后部。
如果外后视镜上 (镜面玻璃内或镜框上) 有三角形警示灯，并且配备选装配置 S5ATA 或 S5AUA，则雷达传感器安装在前后。
准备工作
1
–
拆下后部保险杠饰板
松开螺栓
1
。
在标记区域松脱并松开后部保险杠饰件
1
。
在辅助人员的帮助下将后部保险杠饰件
1
笔直地向后拉。
解除联锁并脱开所有插头连接。
核心任务
2
–
拆卸后部侧面雷达传感器
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

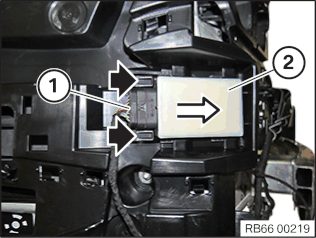

将卡子（箭头）解除联锁。
沿箭头方向推出变道警告系统传感器
2
。
解锁插头连接
1
，脱开并且取下传感器
2
。
3
–
安装后部侧面雷达传感器
技术信息
卡子、导向件和固定元件不得损坏或缺失。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
插入并连接插头
1
。
正确定位变道警告传感器
2
，并沿箭头方向移动。
确保卡子（箭头）已正确卡紧。
后续工作
4
–
安装后部保险杠饰件
检查卡子（箭头）是否损坏，必要时更新保险杠饰件。
检查塑料螺母
1
是否损坏，必要时更新塑料螺母。
连接所有插头 并锁紧。
在辅助人员的帮助下定位后部保险杠饰件
1
。
在标记区域嵌入并卡入后部保险杠饰件
1
。
拧紧螺栓
1
。
车尾扩压器装至后消音器隔热件上
热塑性塑料六角螺栓
拧紧力矩
2,6
Nm
5
–
安装/替换后的辅助工作
在更新时：
进行编程 / 设码。
更多信息参见：61 ... 对控制单元编程/设码。
在下列情况下执行以下服务功能：
替换变道警告系统的传感器后
在传感器区域进行车身维修后(即使未替换过变道警告系统的传感器)
服务功能：
驾驶员辅助系统
变道警告系统
SWW 传感器系统试运转
