拆卸和安装/更换左或右车门关闭单元

工作概述

附加信息

维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件

拧紧力矩概述

用于 7
弓形托架自动软关系统
螺栓
拧紧力矩
6,8 Nm
用于 9
车门饰件安装到车门框架上(臂托)
半圆头埋头螺钉
拧紧力矩
2 Nm
用于 9
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3 Nm
用于 12
开门器安装到车门内板上
M5x10
拧紧力矩
2,1 Nm

专用工具概述

0 496 571 (00 9 327)
装配楔
用于 2
GRSW0093-27
概述
应用 (清洁楔)从 2008 年 11 月起,该专用工具替代饰板楔 00 9 323(其他材料)
包含在工具/组件中 0 490 527
存放位置 单独
更新,通过
搭配
维修信息号 01 07 09 (530)
2 457 538
钩子
用于 3
概述
应用 用于拉出车门饰件元件
包含在工具/组件中
存放位置
更新,通过
搭配
维修信息号 01 24 17 (521)

概览:标准工具

技术数据概述

概览:消耗材料

更多信息

一般维修提示 用于
51 48 ...   粘结车门隔音装置(SI)的提示
5 8
51 00 ...   用胶带进行部件粘接的提示
10

零件

附加信息

51 22 041
拆卸和安装/更换左或右车门关闭单元
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
拆下内部开门器
将灯 1 用合适的饰板楔子 2 松开。
脱开插头连接 1
拆卸灯 2
松开螺栓 1
抽出开门器 2
将拉线 1 向上从开门器 2 中松开。
2
拆卸后部车窗升降机开关
将车窗升降机开关 1  用专用工具 0 496 571 (00 9 327) 从车门饰件 2  中撬出。
脱开插头 1
拆卸车窗升降机开关 2
3
拆卸拉手槽的衬里
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用一根胶带 3 保护拉手槽,防止损坏。
将专用工具 2 457 538 装入拉手槽 2 和衬里 1 之间,并且旋转 90°。
将拉手槽 1 的衬里小心地向上从粘接条上揭下并且拆卸。
提示
用热风机稍微加热拉手槽的衬里。
4
拆下后部车门饰板
松开拉槽中的螺栓 1
松开螺栓  2
松开夹子 1 上的车门饰件 2
将车门饰件 1 向上从车窗导轨封条中抽出。
拆下车门饰件 1
脱开插头连接 2
取下牵引 3
5
拆卸后车门上的隔音装置
有更多信息。
技术信息
关于隔音装置的提示是本维修手册的基础,务必要遵守。
更多信息参见:51 48 ... 粘结车门隔音装置 (SI) 的提示

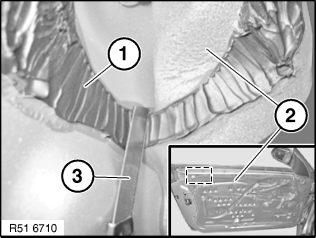

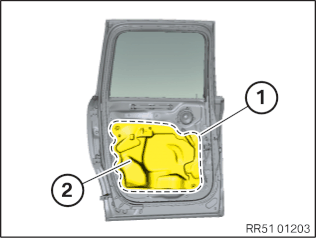

用合适的锋利刀具 3 ,将密封条 1 (隔音装置 2 )在要拆开的区域内隔断。
为此注意,在割断密封条 1 时,不得损坏隔音装置 2 和电缆。
注意密封条 1 的位置。
完全松开密封条 1 并拆卸隔音装置 2
核心任务
6
拆下后车门车门拉紧辅助装置马达

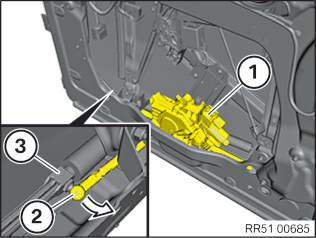

将螺栓 1 旋出几圈。
将弓形托架 2 向上移动到极限位置。
将存在的插头连接 3 解除联锁并脱开。

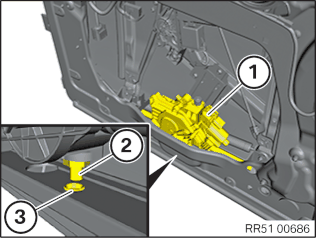

将球座 2 从车门制动器 3 上松开。
抽出并拆卸车门拉紧辅助装置 1 的马达。
7
安装后车门的车门拉紧辅助装置马达
穿入车门拉紧辅助装置 1 的马达。
确保导向轴颈 2 正确定位在导向套筒 3 中。

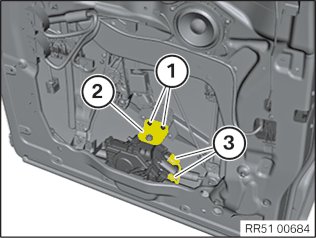

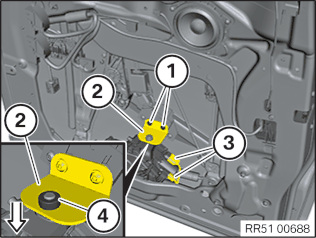

将弓形托架 2 向下移动,直到导向轴颈 4 正确穿入车门拉紧辅助装置马达中。
拧紧螺栓 1
弓形托架自动软关系统
螺栓
拧紧力矩
6,8 Nm
连接现有插头 3 并联锁。
将球座 2 定位在车门制动器 3 上并嵌入。
后续工作
8
安装后车门上的隔音装置
有更多信息。
技术信息
关于隔音装置的提示是本维修手册的基础,务必要遵守。
更多信息参见:51 48 ... 粘结车门隔音装置 (SI) 的提示
▶ 重新安装后部隔音装置
检查隔音装置 2 是否损坏,必要时替换。

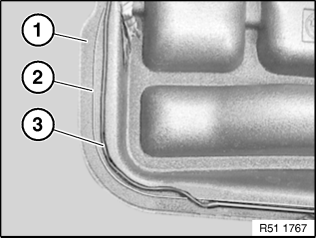

将直径 4 mm 的丁烯卷绳(BMW Group 零件部参考说明)敷设到原始的丁烯卷绳 1 上。
▶ 更换后部隔音装置
技术信息
粘结面必须保持干燥、无灰尘、无油脂。粘结区域在清洁后,不能再直接用手触摸。

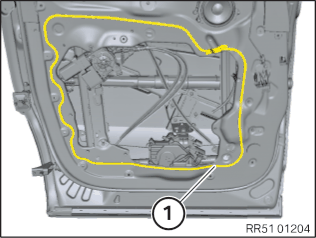

去除车门上剩余的丁基并清洁粘结区域 1
遵守干燥时间 1 分钟。
将 6 mm(BMW Group 零件部参考说明)丁烯卷绳 3 安装到标记 2 (位于隔音装置 1 )上。
用暖风机加热丁烯卷绳 1 并用手动辊按压隔音装置 2 四周。
9
安装后车门饰件
完全旋入调节元件 1
提示
不得拧紧调节元件,必须仍能稍稍转动。
插头连接 2 与车门饰件 1 相连。
嵌入牵引 3
将联锁按钮 3 装入车门饰件 1 的导向件中。
将上部车门饰件 1 穿入车窗导轨封条中。
将车门饰件 1 在夹子 2 上嵌入。
拧紧螺栓 2
车门饰件安装到车门框架上(臂托)
半圆头埋头螺钉
拧紧力矩
2 Nm
将螺栓 1 插入调节元件中。
旋入螺栓 1 ,直至调节元件位于车门饰件上。
拧紧螺栓 1
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3 Nm
10
安装拉手槽的衬里
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础,请务必遵守。
更多信息参见:51 00 ... 用胶带进行部件粘接的提示
更新拉手槽的衬里 1
零件: 拉手槽的衬里
将内衬从拉手槽衬里 1 的粘接条上拔下。
将拉手槽衬里 1 定位在拉手槽中并压紧。
11
安装后部车窗升降机开关
检查夹子 1 是否损坏,必要时更换。
夹子 1 不得损坏或缺失。
将插头 1  连接到车窗升降机开关 2  上。
将车窗升降机开关 1 装入车门饰件 2 中。
12
安装内部开门器
将车门把手压到缓冲挡块。
将拉线 1 嵌入到车门把手 2 上。
定位开门器 2
拧紧螺栓 1
开门器安装到车门内板上
M5x10
拧紧力矩
2,1 Nm
连接插头 1
嵌入灯 2
