51 43 150
拆卸和安装 / 更换左或右车门柱饰板 (下部)
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
5
出风口安装到装饰条/盖板上
螺栓
拧紧扭矩
1.8
Nm
螺母
拧紧扭矩
1.8
Nm
用于
7
上部B柱挡板安装到车身上
螺栓
拧紧力矩
3
Nm
用于
7
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
用于
8
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
1
8
|
零件
附加信息
51 43 150
拆卸和安装 / 更换左或右车门柱饰板
(下部)
(下部)
一般信息
准备工作
1
–
拆卸A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
拆卸盖板
1
。
松开螺栓
2
。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
从卡子
3
松脱并取下。
2
–

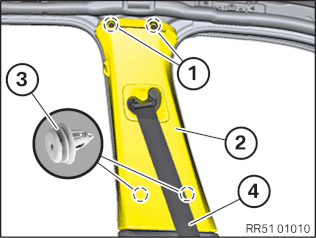

拆卸上部B柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将前部座椅向前和向上调整到底。
松开螺栓
1
。
抽出固定片
2
。
松开螺栓
1
。
将B柱挡板
2
从卡子
3
处松开。
抽出胸部安全带
4
并拆卸 B 柱挡板
2
。
核心任务
3
–
拆卸下部B柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

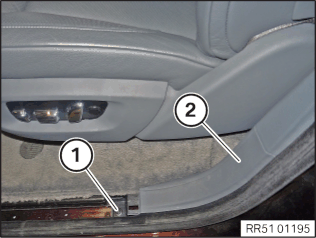

▶ 拆卸前部车门槛板嵌条的架梁
松开膨胀铆钉
1
。
抽出并且拆卸前部车门槛板嵌条的架梁
2
。
◀
从 B 柱挡板
2
上松开前部下方膨胀铆钉
1
。

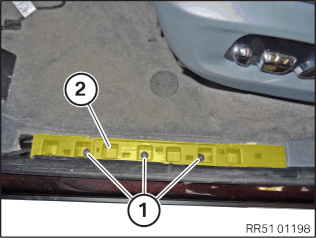

▶ 拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
◀

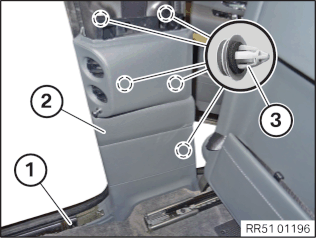

松开膨胀铆钉
1
。
将B柱挡板
2
从卡子
3
处松开。
将 B 柱挡板
2
略微向上推。

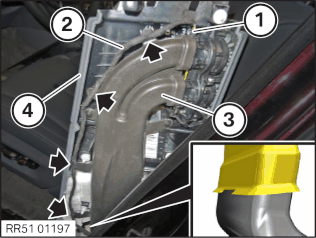

解除联锁并脱开插头
1
。
从卡子（箭头）上脱开电缆
2
。
将 B 柱挡板
4
连同下部空气道
3
从配合件上抽出并拆卸下来。
4
–

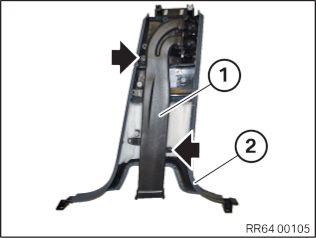

将通风格栅从 B 柱挡板中拆卸
松开膨胀铆钉(箭头)。
将空气道
1
从 B 柱挡板
2
中拆除。

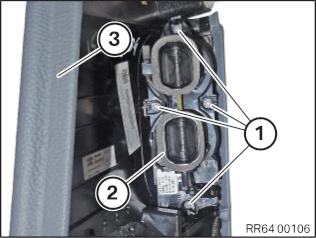

松开螺栓
1
。
将通风格栅
2
从 B 柱挡板
3
中拆除。
5
–
将通风格栅安装到 B 柱挡板中
将通风格栅
2
插入 B 柱挡板
3
中并且正确定位。
拧紧螺栓
1
。
出风口安装到装饰条/盖板上
螺栓
拧紧扭矩
1.8
Nm
螺母
拧紧扭矩
1.8
Nm
将空气道
1
插入 B 柱挡板
2
中并且正确定位。
固定膨胀铆钉(箭头)。
6
–
安装下部B柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
定位 B 柱挡板
4
和空气道
3
。
将电缆
2
嵌入卡子（箭头）。
连接插头
1
并锁紧。
安装 B 柱挡板
4
并且在此过程中将空气道
3
正确地推到配对件上。
将B柱挡板
2
嵌入到卡子
3
处。
固定膨胀铆钉
1
。
▶ 安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
◀
将下部前部膨胀螺钉
1
固定在 B 柱挡板
2
上。
▶ 安装前部车门槛板嵌条的架梁
穿入并安装前部车门槛板嵌条的架梁
2
。
固定膨胀铆钉
1
。
◀
后续工作
7
–
安装上部 B 柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入胸部安全带
4
并定位 B 柱挡板
2
。
将B柱挡板
2
嵌入到卡子
3
处。
拧紧螺栓
1
。
上部B柱挡板安装到车身上
螺栓
拧紧力矩
3
Nm
插入固定片
2
。
拧紧螺栓
1
。
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
8
–
安装A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
是否损坏，必要时更新。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
定位在 D 柱挡板
1
下方。
将 A 柱挡板
2
定位到夹子
3
上并嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
嵌入盖板
1
。
