51 23 211
拆卸和安装/替换车前盖锁前部拉线
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
8
车前盖锁
螺栓 M6x20
拧紧力矩
8
Nm
用于
7
8
车前盖锁
螺栓 M6x20
拧紧扭矩
10
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 23 211
拆卸和安装/替换车前盖锁前部拉线
一般信息
准备工作
1
–
拆卸车前盖密封条
将车前盖密封条
1
小心地拔下并且拆下。
2
–
拆卸发动机室内的盖板
松开膨胀铆钉
1
。
拆卸发动机室内的盖板
2
。
3
–
拆卸左侧车前盖锁
将插头连接从车前盖锁上解锁并且脱开。
松开螺栓
1
。
向上抽出前机盖锁
2
。
脱开可能存在的插头连接。

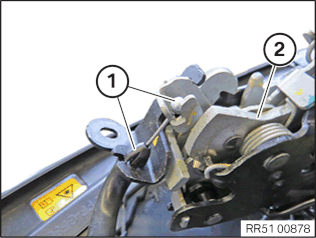

取下拉线
1
并拆下车前盖锁
2
。

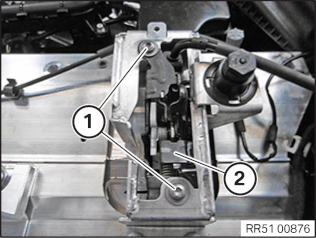

4
–
拆下右车前盖锁
松开螺栓
1
。
向上抽出前机盖锁
2
。
脱开可能存在的插头连接。
取下拉线
1
并拆下车前盖锁
2
。
核心任务
5
–
拆卸前部车盖锁拉线
将拉索架
1
在卡子
2
上松脱。
松开锁止凸耳
2
上的盖罩
1
并向前上方翻开。
取下牵引
1
。
将拉索架
2
与拉线一起取下。
6
–
安装前部车盖锁拉线
将拉索架
2
连同牵引一起安装。
嵌入牵引
1
。
合上盖罩
2
，将其嵌入锁止凸耳
3
。
将拉索架
1
嵌入车身。
后续工作
7
–
安装右车前盖锁
安装车前盖锁
2
并且嵌入拉线
1
。
穿入车前盖锁
2
，同时连接可能存在的插头。
拧紧螺栓
1
。
车前盖锁
螺栓 M6x20
拧紧力矩
8
Nm
车前盖锁
螺栓 M6x20
拧紧扭矩
10
Nm
8
–
安装左侧车前盖锁
安装车前盖锁
2
并且嵌入拉线
1
。
穿入车前盖锁
2
，同时连接可能存在的插头。
拧紧螺栓
1
。
车前盖锁
螺栓 M6x20
拧紧力矩
8
Nm
车前盖锁
螺栓 M6x20
拧紧扭矩
10
Nm
连接并且联锁车前盖锁的插头连接。
9
–
安装发动机室内的盖板
定位发动机室内的盖板
2
。
固定膨胀铆钉
1
。
10
–
安装车前盖密封条
定位并且按压车前盖密封条
1
。
