51 43 010
拆卸和安装/更换左后或右后侧饰板上部件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
7
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
11
后部座椅安装到车身上
螺栓
66
Nm
用于
11
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
用于
11
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 43 010
拆卸和安装/更换左后或右后侧饰板上部件
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆卸座椅面
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
将座椅面完全向前和向上调整。

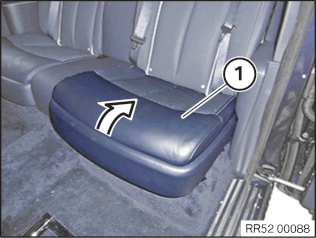

将座椅面
1
向上从卡子中松脱。

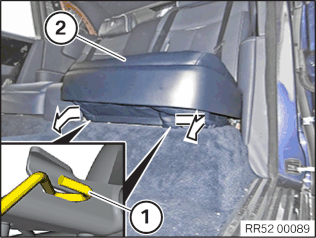

将弹簧夹圈
1
向外（车门侧）沿箭头方向从座椅机械机构中撬出。
将弹簧夹圈
1
向内（通道侧）沿箭头方向从座椅机械机构中撬出。

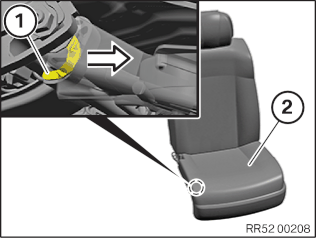

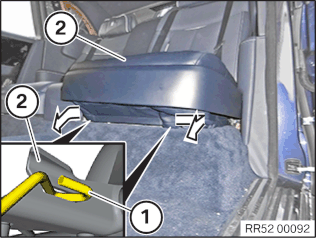

▶ 松开座椅面卡钩
沿箭头方向松开卡钩
1
，并将座椅面
2
向上折叠。
◀

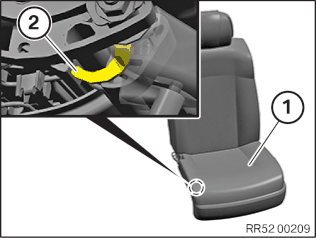

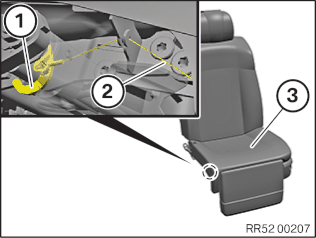

▶ 松开座椅面卡钩
将卡钩
1
按压在拉线
2
上，从而将其松开，并将座椅面
3
向上折叠。
◀
解除联锁并脱开所有插头连接。
带主动式座椅的选型：
在标记位置将插塞连接
2
压到一起，将导线
3
以轻微的上下运动彼此拉开。
请注意，在拆卸座椅面后不要操纵座椅调整装置。
2
–
拆卸座椅
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

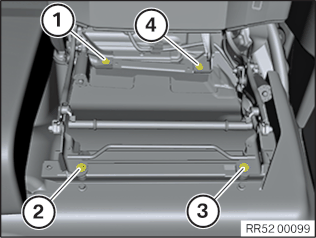

松开螺栓
1
至
4
。

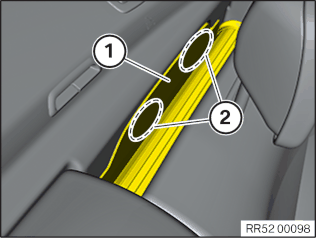

在区域
2
中，将盖板
1
从尼龙搭扣向内松开。
将盖板
1
从座椅机械机构向上取下。

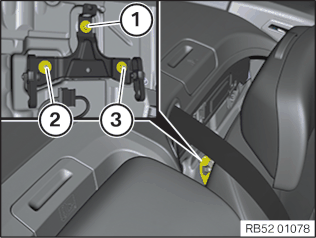

松开螺母
1
至
3
。

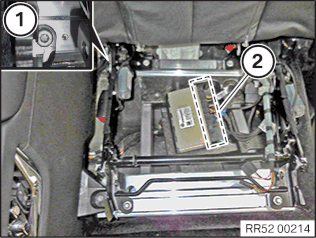

松开螺栓
1
。
解锁并脱开标记区域内的插头连接
2
。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
取下座椅。
3
–
拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
4
–
拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
5
–
拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。
将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
核心任务
6
–
拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
7
–
安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
后续工作
8
–
安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
9
–
安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
10
–
安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
11
–
安装左侧座椅
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将座椅插入车辆。
连接并联锁所有插头连接
2
。
拧紧螺栓
1
。
后部座椅安装到车身上
螺栓
66
Nm
注意
注意下列详细说明。
按照顺序
1
、
2
、
3
和
4
拧紧螺栓。
后部座椅安装到车身上
螺栓 M8
拧紧力矩
28
Nm
按照顺序
1
、
2
和
3
拧紧螺母。
后部座椅安装到车身上
六角螺母
拧紧力矩
19
Nm
将盖板
1
从上方嵌入座椅机械机构。
将盖板
1
在区域
2
内用尼龙搭扣固定。
12
–

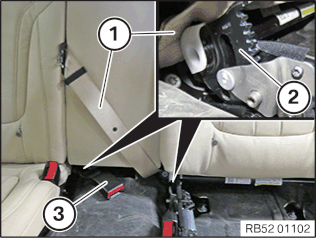

检查安全带（对于 5 座车款）
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
检查所有安全带
1
和带锁扣总成的安全带
3
是否损坏，必要时更新。
安全带
1
和带锁扣总成的安全带
3
不得被座椅机械机构
2
卡住。
13
–
安装座椅面
▶ 检查安全带（对于 5 座车款）
有损坏危险
安全带损坏。
如果拆下座椅面，安全带可能会被座椅机械机构损坏。
拆除座椅面时不得操作座椅调整装置（除非另有说明）。
检查所有安全带
1
和带锁扣总成的安全带
3
是否损坏，必要时更新。
安全带
1
和带锁扣总成的安全带
3
不得被座椅机械机构
2
卡住。
◀

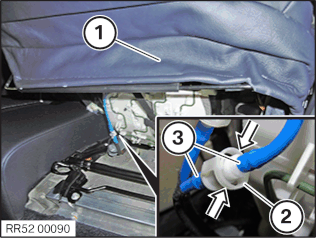

具有按摩座椅的装备系列：
如图所示定位座椅面
1
。
检查插塞连接
2
是否损坏，必要时更新。
将导线
3
插接在一起，并注意插塞连接
2
的正确嵌入。
将所有插头与座椅面连接。
安装座椅面。
▶ 检查座椅面卡钩
检查座椅面
1
的卡钩
2
是否处在正确位置。
◀
将卷簧夹圈
1
首先嵌入座椅机械机构定位件
2
内部（变速箱传动轴盖板侧）。
之后，将卷簧夹圈
1
嵌入座椅机械机构定位件
2
外部（车门侧）。
注意卷簧夹圈
1
在定位件
2
中的正确位置。
将安全带锁扣穿入座椅面。

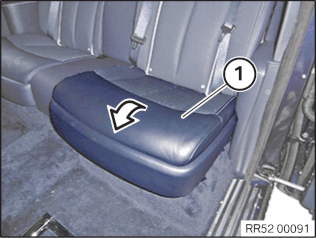

从上部嵌入座椅面
1
。

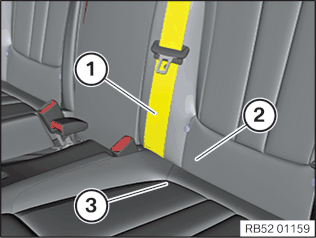

将安全带
1
在后部座椅靠背
2
与座椅面
3
之间定位并调整。
