拆下和安装/替换左后门或右后门的窗框护板 （后部）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
11
窗框护板装到窗框上
半圆头埋头螺钉
拧紧力矩
1,8
Nm
用于
17
车门饰件安装到车门框架上(臂托)
半圆头埋头螺钉
拧紧力矩
2
Nm
用于
17
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
用于
20
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 457 538
钩子
用于
3
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 490 528 (00 9 311)
嵌条拆卸器
用于
6
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 496 569 (00 9 325)
装配楔
用于
9
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 51 48 ... 粘结车门隔音装置（SI）的提示 |
8
13
|
| 51 00 ... 用胶带进行部件粘接的提示 |
18
|
零件
附加信息
51 34 425
拆下和安装/替换左后门或右后门的窗框护板
（后部）
（后部）
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆下内部开门器
将灯
1
用合适的饰板楔子
2
松开。
脱开插头连接
1
。
拆卸灯
2
。
松开螺栓
1
。
抽出开门器
2
。
将拉线
1
向上从开门器
2
中松开。
2
–
拆卸后部车窗升降机开关
将车窗升降机开关
1
用专用工具
0 496 571 (00 9 327)
从车门饰件
2
中撬出。
脱开插头
1
。
拆卸车窗升降机开关
2
。
3
–
拆卸拉手槽的衬里
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用一根胶带
3
保护拉手槽，防止损坏。
将专用工具
2 457 538
装入拉手槽
2
和衬里
1
之间，并且旋转 90°。
将拉手槽
1
的衬里小心地向上从粘接条上揭下并且拆卸。
提示
用热风机稍微加热拉手槽的衬里。
4
–
拆下后部车门饰板
松开拉槽中的螺栓
1
。
松开螺栓
2
。
松开夹子
1
上的车门饰件
2
。
将车门饰件
1
向上从车窗导轨封条中抽出。
拆下车门饰件
1
。
脱开插头连接
2
。
取下牵引
3
。
5
–
拆下后部内窗框盖板
打开侧窗玻璃。
将盖板
1
在夹子
2
上松开并且抽出。
6
–
拆卸后车门外部车窗导轨封条
将胶带 贴在车窗导轨封条
1
下方。
将车窗导轨封条
1
用专用工具
0 490 528 (00 9 311)
从后部开始拆下。
7
–
拆卸外侧后部窗框盖板
部分松开车窗橡胶密封条
1
并且挂到一边。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
松开螺栓
1
。
将窗框盖板
2
轻轻地向前按压，并且向上抽出。
8
–
拆卸后车门上的隔音装置
有更多信息。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
用合适的锋利刀具
3
，将密封条
1
（隔音装置
2
）在要拆开的区域内隔断。
为此注意，在割断密封条
1
时，不得损坏隔音装置
2
和电缆。
注意密封条
1
的位置。
完全松开密封条
1
并拆卸隔音装置
2
。
9
–

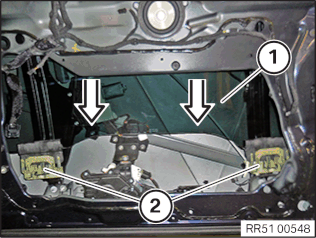

拆下后部车门玻璃

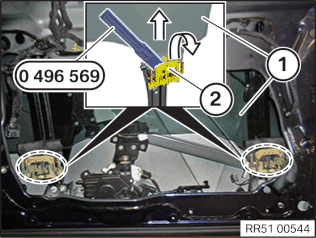

用合适的工具
0 496 569 (00 9 325)
从车窗玻璃
1
中松脱定位板
2
。
将车窗玻璃
1
轻轻地向上推。

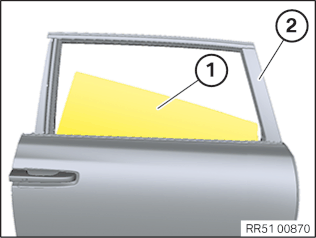

将车门玻璃
1
向后推并在车门框
2
内扭转。
向上抽出车门玻璃
1
。
核心任务
10
–

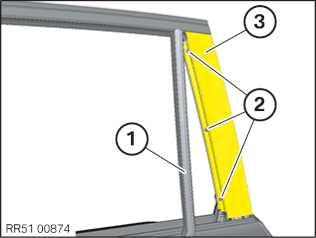

拆卸后部窗框盖板
将车窗橡胶密封条
1
入托所示从窗框护板
3
中拆下。
松开螺栓
2
。
抽出并且拆下窗框护板
3
。
11
–
安装后部窗框盖板
穿入并安装窗框护板
3
。
拧紧螺栓
2
。
窗框护板装到窗框上
半圆头埋头螺钉
拧紧力矩
1,8
Nm
用合适的润滑剂浸润车窗橡胶密封条
1
。
将车窗橡胶密封条
1
安装在窗框护板
3
内。
注意车窗橡胶密封条
1
的正确位置。
后续工作
12
–
安装后部车门玻璃
将车门玻璃
1
扭转后穿入车门框
2
中。
将车门玻璃
1
通过扭转穿入车窗橡胶密封条中。
车门玻璃
1
必须正确位于车窗橡胶密封条中。
将车窗玻璃
1
装入定位板
2
中并联锁。
注意定位板
2
的正确嵌入。
13
–
安装后车门上的隔音装置
有更多信息。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
▶ 重新安装后部隔音装置
检查隔音装置
2
是否损坏，必要时替换。
将直径
4 mm
的丁烯卷绳(BMW Group 零件部参考说明)敷设到原始的丁烯卷绳
1
上。
◀
▶ 更换后部隔音装置
技术信息
粘结面必须保持干燥、无灰尘、无油脂。粘结区域在清洁后，不能再直接用手触摸。
去除车门上剩余的丁基并清洁粘结区域
1
。
遵守干燥时间 1 分钟。
将 6 mm（BMW Group 零件部参考说明）丁烯卷绳
3
安装到标记
2
（位于隔音装置
1
）上。
◀
用暖风机加热丁烯卷绳
1
并用手动辊按压隔音装置
2
四周。
14
–
安装外侧后部窗框盖板
在安装时确保侧窗玻璃
2
被正确地插入窗框盖板
1
中。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将窗框盖板
2
轻轻地向前按压并且向下穿入。
拧紧螺栓
1
。
安装车窗橡胶密封条
1
。
15
–
安装外侧后车门的车窗导轨封条
在装配前用适当润滑剂浸润车窗导轨封条
1
。
将车窗导轨封条
1
在车门
2
上对正并定位。
将车窗导轨封条
1
沿整个长度向下压。
16
–
将盖板装到后部内窗框上
打开侧窗玻璃。
将盖板
1
插到窗框上并且在夹子
2
上嵌入。
将窗框
1
上的盖板正确插入车窗橡胶密封条
2
的接口。
注意盖板
1
在车门密封条中的位置正确。
17
–
安装后车门饰件
完全旋入调节元件
1
。
提示
不得拧紧调节元件，必须仍能稍稍转动。
插头连接
2
与车门饰件
1
相连。
嵌入牵引
3
。
将联锁按钮
3
装入车门饰件
1
的导向件中。
将上部车门饰件
1
穿入车窗导轨封条中。
将车门饰件
1
在夹子
2
上嵌入。
拧紧螺栓
2
。
车门饰件安装到车门框架上(臂托)
半圆头埋头螺钉
拧紧力矩
2
Nm
将螺栓
1
插入调节元件中。
旋入螺栓
1
，直至调节元件位于车门饰件上。
拧紧螺栓
1
。
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
18
–
安装拉手槽的衬里
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
更新拉手槽的衬里
1
。
零件：
拉手槽的衬里
将内衬从拉手槽衬里
1
的粘接条上拔下。
将拉手槽衬里
1
定位在拉手槽中并压紧。
19
–
安装后部车窗升降机开关
检查夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将插头
1
连接到车窗升降机开关
2
上。
将车窗升降机开关
1
装入车门饰件
2
中。
20
–
安装内部开门器
将车门把手压到缓冲挡块。
将拉线
1
嵌入到车门把手
2
上。
定位开门器
2
。
拧紧螺栓
1
。
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
连接插头
1
。
嵌入灯
2
。
