拆卸和安装/更换前部车厢内部的地毯

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 23

下部中央控制台架梁安装到支架上

螺栓

拧紧力矩

8 Nm

用于 24

后部储物格架梁安装到中央控制台架梁上

半圆头埋头螺钉

拧紧力矩

2,2 Nm

用于 25

上部中央控制台架梁安装到下部中央控制台架梁上

螺栓

拧紧力矩

8 Nm

用于 25

上部中央控制台架梁安装到中央控制台装置支架上

半圆头埋头螺钉

拧紧力矩

2,2 Nm

用于 25

中央控制台装置支架安装到仪表板装置支架上

半圆头埋头螺钉

拧紧力矩

1,2 Nm

用于 29 33 34 35

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

用于 30 32

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

用于 38

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

用于 38

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

专用工具概述

0 496 569 (00 9 325)

装配楔

用于 2 3 5 7 17

应用	（饰板楔）从 2008 年 11 月起，该专用工具替代饰板楔 00 9 317（其他材料）
包含在工具/组件中	0 490 527
存放位置	单独
更新，通过
搭配
维修信息号	41 01 09 (507)

2 298 505

装配楔

用于 12

应用	组件（供货（2 件））
包含在工具/组件中
存放位置	C34
更新，通过
搭配
维修信息号	01 03 12 (792)

概览：标准工具

技术数据概述

概览：消耗材料

零件

附加信息

51 47 315

拆卸和安装/更换前部车厢内部的地毯

一般信息

有损坏危险

损坏高档表面。

塑料楔可能损坏高档表面。

防止表面损坏。

准备工作

1 –

拆下前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

将前部座椅向前和向上调整到底。

松开螺栓 1 。

抽出固定片 2 。

松开螺栓 1 。

将前部座椅向后调。

从侧面脱开盖板 1 并向前取下。

松开螺栓 1 。

▶ 断开所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

◀

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

将前部座椅 1 向后调整。

脱开区域 2 中的插头连接。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员帮助下取出前部座椅 1 。

2 –

拆卸左后和右后中央控制台侧饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 拆卸后部中央控制台侧饰板

将中央控制台后部侧饰板 1 用专用工具 0 496 569 (00 9 325) 在夹子 2 上松开并拆卸下来。

◀

3 –

拆卸左上和右上中央控制台侧饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 拆卸上部中央控制台侧饰板

将上部中央控制台侧饰板 1 用专用工具 0 496 569 (00 9 325) 从夹子 2 中松开并拆卸。

◀

4 –

拆卸左侧和右侧侧面中控台的装饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 拆卸侧面中控台的装饰板

松开螺栓 1 。

将侧面中控台的装饰板 2 向后推并从固定锁片 3 中抽出。

◀

5 –

拆卸左下和右下仪表板饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 拆下仪表板下部饰板

松开螺栓 1 。

将下部仪表板饰板 2 用专用工具 0 496 569 (00 9 325) 从夹子 3 中松开并且拆卸。

◀

6 –

拆卸左侧和右侧中央控制台强化装饰条

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 拆卸中央控制台强化装饰条

松开螺栓 1 。

抽出并拆卸中央控制台强化装饰条 2 。

◀

7 –

拆卸乘客侧仪表板装饰板

松开螺栓 1 。

从后部松开螺栓 2 。

将仪表板装饰板 3 用专用工具 0 496 569 (00 9 325) 在夹子 4 上松开并拆卸下来。

8 –

拆卸驾驶员侧内侧仪表板装饰板

将装饰板 1 从夹子 2 处松开并拆下。

9 –

拆卸中间仪表板饰板

注意

在左侧和右侧执行的工作步骤。

松开螺栓 1 。

抽出中间仪表板饰板 1 并脱开现有插头连接。

10 –

拆卸前部饮料杯架

抽出饮料杯架橡胶垫 1 。

松开螺栓 1 。

将饮料杯架 2 从夹子 3 处松开并抽出。

脱开现有的插头连接。

11 –

拆卸后部中控台饰板

将后部中控台饰板 1 向后从夹子 2 上松开。

脱开插头连接 1 并拆下后部中控台饰板 2 。

12 –

拆卸后座区自动空调操作面板

将空调操作面板 1 用专用工具 2 298 505 在夹子 2 上松开并且稍稍拉出。

松脱附属的插头连接。

取下空调操作面板 1 。

13 –

拆下中间扶手杂物箱

将储物格 1 向上从夹子 2 中撬出。

解除联锁并脱开所有插头连接。

拆下杂物箱 1 。

14 –

拆卸上部中央控制台架梁

注意

在左侧和右侧执行的工作步骤。

松开螺栓 1 。

松开螺栓 2 。

松开螺栓 3 。

拔下钢板螺母 4 。

将上部中央控制台架梁 1 向后移动并从导向轴颈 2 向上抽出。

脱开现有的插头连接。

15 –

拆卸后部储物格架梁

注意

在左侧和右侧执行的工作步骤。

松开螺栓 1 。

将后部储物格架梁 2 向后从中央控制台架梁 3 中抽出并拆下。

16 –

拆卸下部中央控制台架梁

松将电缆束 1 从所有支架上松脱。

脱开所有插头连接并抽出电缆束 1 。

提示

拆卸前记录电缆束的位置。

松开螺栓 1 。

拆下支架 2 。

注意

在左侧和右侧执行的工作步骤。

松开螺栓 1 。

将下部中央控制台架梁 2 向后抽出。

17 –

拆卸前部车门槛板嵌条

将前部车门槛板嵌条 1 用专用工具 0 496 569 (00 9 325) 向上从夹子 2 松开并抬起。

脱开现有的插头连接并且拆卸前部车门槛板嵌条 1 。

18 –

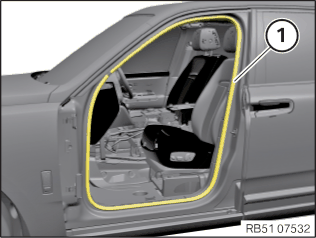

拆下前车门边缘保护条

将边缘保护条 1 沿周边拔下。

核心任务

19 –

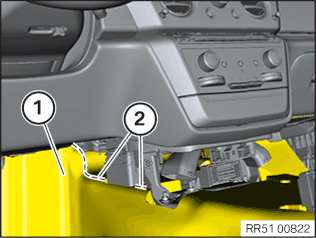

拆卸前部地毯

在左侧和右侧标记的区域 1 中切割地毯 2 。

提示

切口不得位于看得见的区域！

将地毯 1 小心地置于一侧。

提示

如果地毯被拉得过远，则在看见的的区域可能撕裂！

将地毯 1 从车辆中拆下。

20 –

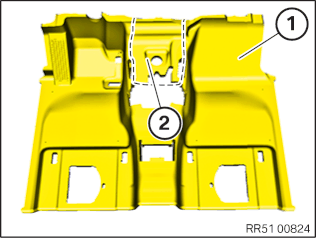

安装前部地毯

将拆卸的地毯放在新的地毯 1 上，并将切口转移到新的地毯 1 。

剪下标记的区域 2 （新地毯 1 上）。

将地毯 1 嵌入车辆中。

注意地毯 1 在所有相邻部件上以及冷暖空调器区域内的正确位置。

后续工作

21 –

安装前车门边缘保护条

将边缘保护条 1 沿周边插上。

确保边缘保护正确定位。

22 –

安装后部车门槛板嵌条

拆卸留在车身中的夹子 1 和 2 并且安装到后部车门槛板嵌条上。

检查夹子 1 和 2 是否损坏，必要时更新。

连接插头并锁紧。

将后部车门槛板嵌条 3 定位在车身上。

将后部车门槛板嵌条 3 在夹子 1 和 2 上嵌入。

23 –

安装下部中央控制台架梁

将下部中央控制台架梁 2 从后部穿入并定位。

确保空气道 3 正确穿入。

注意

在左侧和右侧执行的工作步骤。

拧紧螺栓 1 。

下部中央控制台架梁安装到支架上

螺栓

拧紧力矩

8 Nm

定位支架 2 。

拧紧螺栓 1 。

下部中央控制台架梁安装到支架上

螺栓

拧紧力矩

8 Nm

穿入电缆束 1 并连接所有插头。

将电缆束 1 嵌入所有支架。

24 –

安装后部储物格架梁

将后部储物格架梁 2 向后穿入中央控制台架梁 3 中并定位。

注意

在左侧和右侧执行的工作步骤。

拧紧螺栓 1 。

后部储物格架梁安装到中央控制台架梁上

半圆头埋头螺钉

拧紧力矩

2,2 Nm

25 –

安装上部中央控制台架梁

连接现有的插头连接。

将上部中央控制台架梁 1 从后部穿入导向轴颈 2 并向前移动。

注意

在左侧和右侧执行的工作步骤。

拧紧螺栓 3 。

上部中央控制台架梁安装到下部中央控制台架梁上

螺栓

拧紧力矩

8 Nm

拧紧螺栓 2 。

上部中央控制台架梁安装到中央控制台装置支架上

半圆头埋头螺钉

拧紧力矩

2,2 Nm

拧紧螺栓 1 。

中央控制台装置支架安装到仪表板装置支架上

半圆头埋头螺钉

拧紧力矩

1,2 Nm

插上钢板螺母 4 。

26 –

安装中间扶手杂物箱

检查夹子 2 是否损坏，必要时更换。

夹子 2 不得损坏或缺失。

安装储物格 1 并且连接和联锁所有插头。

正确定位储物格 1 并且在夹子 2 上嵌入。

27 –

安装后座区自动空调操作面板

定位空调操作面板 1 。

连接所属的插头并且联锁。

正确定位空调操作面板 1 并且用卡子 2 嵌入。

28 –

安装后部中控台饰板

检查夹子 1 。

更新缺失或损坏的夹子 1 。

连接后部中控台饰板 2 上的插头 1 。

将后部中控台饰板 1 向后从夹子 2 上松开。

29 –

安装前部饮料杯架

连接现有的插头连接。

定位饮料杯架 2 并在夹子 3 上嵌入。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

穿入饮料杯架橡胶垫 1 。

30 –

安装中间仪表板饰板

连接现有插头连接并定位中间仪表板饰板 1 。

注意

在左侧和右侧执行的工作步骤。

拧紧螺栓 1 。

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

31 –

安装驾驶员侧内侧仪表板装饰板

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将装饰板 1 定位在夹子 2 上并嵌入。

32 –

安装乘客侧仪表板装饰板

将仪表板装饰板 3 定位在夹子 4 上并嵌入。

拧紧螺栓 1 。

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

从后部拧紧螺栓 2 。

装饰板安装到仪表板上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

33 –

安装左侧和右侧中央控制台强化装饰条

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 安装中央控制台强化装饰条

穿入并定位中央控制台强化装饰条 2 。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

◀

34 –

安装左下和右下仪表板饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 安装下部仪表板饰板

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将下部仪表板饰板 2 定位在夹子 3 上并嵌入。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

◀

35 –

安装左侧和右侧侧面中控台装饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 安装侧面中控台装饰板

将侧面中控台装饰板 2 在固定锁片 3 上穿入并且向前推。

拧紧螺栓 1 。

装饰板安装到中央控制台上

半圆头埋头螺钉

拧紧力矩

2,3 Nm

◀

36 –

安装左上和右上中央控制台侧饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 安装上部中央控制台侧饰板

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将中央控制台侧饰板 1 正确定位并在夹子 2 上嵌入。

◀

37 –

安装左后和右后中央控制台侧饰板

注意

该说明仅以左侧部件为例。右侧的工作步骤与之相同。

注意

在左侧和右侧执行的工作步骤。

▶ 安装后部中央控制台侧饰板

检查所有夹子 1 是否损坏，必要时更换。

夹子 1 不得损坏或缺失。

将中央控制台后部侧饰板 1 正确定位并在夹子 2 上嵌入。

◀

38 –

安装前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

在辅助人员的帮助下将前部座椅 1 抬到车辆内。

将前部座椅 1 向后调整。

连接区域 2 内的插头。

检查所有插头连接的完整性，位置是否正确，以及必要时检查正确的锁止。

▶ 连接所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

38 –

连接和断开蓄电池负极导线

6120900

38 –

连接和断开蓄电池负极导线

◀

将前部座椅向后调。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

将盖板 1 从前部推上并从侧面嵌入。

将前部座椅向前和向上调整到底。

拧紧螺栓 1 。

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

插入固定片 2 。

拧紧螺栓 1 。

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆）	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
61 20 900 连接和断开蓄电池负极导线	1 38
