51 31 000
拆卸和安装挡风玻璃
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
23
车顶功能中心 (FZD)
螺栓
拧紧扭矩
1,2
Nm
用于
24
遮阳板安装到白车身上
圆柱头螺钉
拧紧力矩
1,4
Nm
用于
25
遮阳板安装到车身上
拧紧扭矩
2,3
Nm
用于
28
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
用于
33
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
专用工具概述
0 493 441 (61 6 060)
起拔器
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 494 704 (61 6 061) |
基体
|
||
| 2 | 0 494 705 (61 6 062) |
爪
（左/右爪） |
||
| 3 | 0 494 706 (61 6 063) |
主轴
|
||
| 4 | 0 494 707 (61 6 064) |
压块
|
概览：标准工具
技术数据概述
用于
33
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
6
28
|
| 51 00 ... 关于用胶带进行部件粘结的提示 |
17
|
零件
需要的部件：
| 名称 | 用于 |
|---|---|
|
风窗框板隔音装置
|
17
|
附加信息
51 31 000
拆卸和安装挡风玻璃
一般信息
准备工作
1
–
拆下两根刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下刮水臂
拆下饰盖
1
。
松开螺母
2
。
将刮水臂
1
用专用工具
0 493 441 (61 6 060)
拔下。
◀
2
–
拆卸后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸后部发动机室盖板
将锁止件
1
转动90°。
取下盖板
3
并且在区域
2
拔下排液管。
◀
3
–
拆下风窗框板盖板
从侧向开始向上拔下风窗框板盖板盖板
1
。
4
–
拆卸前窗玻璃上的两个导水条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

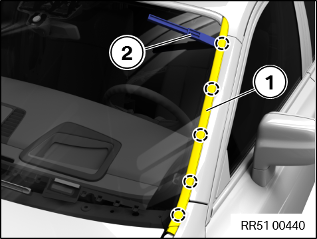

▶ 拆卸前窗玻璃上的导水条
技术信息
每次拆卸后必须替换导水条。
修正位置时，新的导水条可以拆除一次。
从车顶开始将导水条
1
用合适的工具
2
向上松脱。
◀
5
–
拆卸左外和右外侧风窗框板盖板
注意
在左侧和右侧执行的工作步骤。

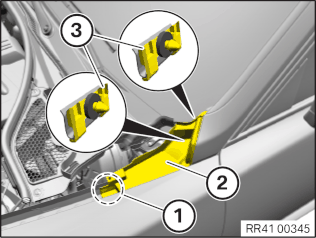

▶ 拆卸左侧外部风窗框板盖板
将风窗框板盖板
2
的粘贴连接
1
从侧围上脱开。必要时更换胶粘垫。
松开 2 个夹子
3
并且拆卸风窗框板盖板
1
。
◀
6
–
拆卸左右A柱挡板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
拆卸盖板
1
。
松开螺栓
2
。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
从卡子
3
松脱并取下。
7200...
6
–
关于处理气体发生器部件的安全规定
◀
7
–
拆卸车内后视镜盖板
将标记区域内的盖板
1
稍稍向上按压，并向后从卡子
2
中松脱。
将盖板
1
向上从盖板
3
中脱开。
将盖板
1
从镜脚
2
中抽出。
将卡子
1
稍微抬起到车内后视镜两侧。
向下抽出盖板
2
。
8
–
拆卸车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
解除联锁并脱开插头连接
1
。
将车内后视镜
2
猛然地沿箭头方向从镜脚
3
上拔下。
9
–
拆卸两个遮阳板
注意
在左侧和右侧执行的工作步骤。
▶ 拆下遮阳板
向下撬出盖板
1
。
松开螺栓
2
。
取下遮阳板
3
。在此过程中脱开插头连接。
◀
10
–
拆卸遮阳板的两个支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸遮阳板的支座
松脱盖板
1
。
松开螺栓
1
。
抽出并取下支座
2
。
◀
11
–

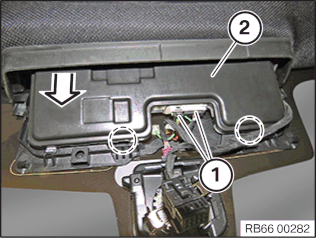

拆下车顶功能中心 (FZD)
松脱盖板
1
。
松开螺栓
1
。
将车顶功能中心(FZD)
1
从夹子
2
中脱开。
将车顶功能中心(FZD)
1
从导向件
3
中抽出。
将插头连接
1
解除联锁并脱开。
将车顶功能中心(FZD)
2
的电缆从导线支架中松脱。
12
–

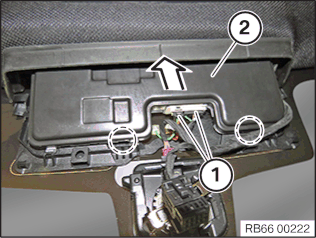

拆卸带集成式控制单元的KAFAS摄像头
解除联锁并脱开插头
1
。
沿箭头方向移动KAFAS摄像机
2
，并将其在标记区域从卡子中松开。
13
–

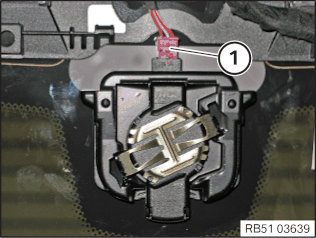

脱开雨天 / 行车灯 / 雾气 / 光照传感器上的插头连接
脱开插头连接
1
。
14
–
松开前部车顶内衬
松开螺栓
1
。
松脱电线束
2
。
核心任务
15
–

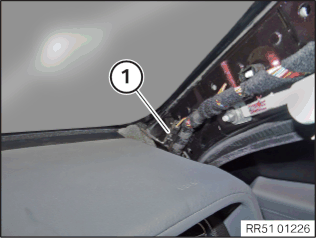

拆下挡风玻璃
脱开插头连接
1
，将电缆捆扎后放到旁边。
用织物粘胶带粘贴交点范围内的车身。

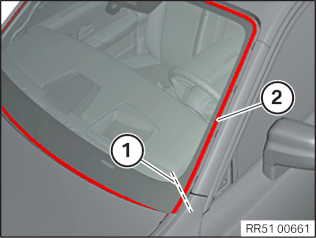

将导线沿直线
1
通过粘结剂条
2
从内部推入。
用 Spider 切除挡风玻璃。
16
–

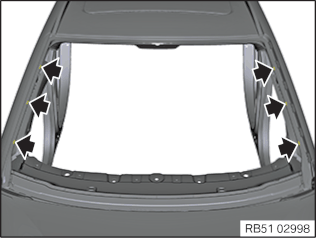

替换定位隔块
完全拆下定位隔块。
使用5x5x20mm定位隔块。
零件：
5x5x20mm定位隔块
在冲压标记中间粘贴新定位隔块。
17
–
检查风窗框板的隔音装置
检查
检查风窗框板的隔音装置
1
是否损坏。
结果
风窗框板的隔音装置
1
损坏。
措施
更新风窗框板的隔音装置
1
。
零件：
隔音装置
▶ 更新风窗框板的隔音装置
有更多信息。
▷ 拆卸风窗框板的隔音装置
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
将风窗框板的隔音装置
1
从前窗玻璃上取下。
5100...
17
–
关于用胶带进行部件粘结的提示
◁

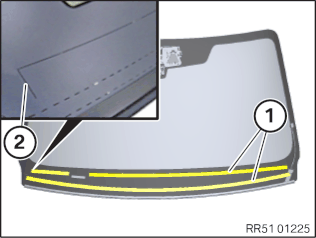

▷ 安装风窗框板的隔音装置
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示

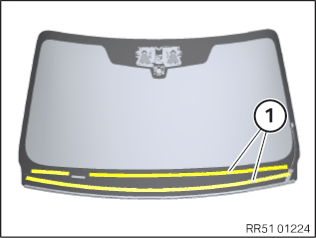

清洁风窗框版隔音装置
1
的粘结区域。
更新风窗框板的隔音装置
1
。
零件：
隔音装置
将风窗框板的隔音装置
1
沿着标记
2
粘贴在前窗玻璃上。
5100...
17
–
关于用胶带进行部件粘结的提示
◁
5100...
17
–
关于用胶带进行部件粘结的提示
◀
18
–

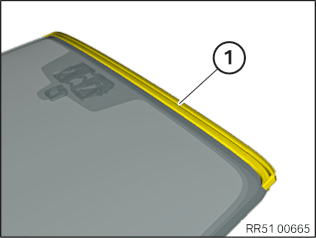

检查上部挡风玻璃的橡胶密封带
检查
检查上部挡风玻璃橡胶密封带
1
是否有损坏。
结果
上部前窗玻璃的橡胶密封带
1
损坏。
措施
更新上部挡风玻璃橡胶密封带
1
。
▶ 更新上部挡风玻璃橡胶密封带
▷ 拆下上部挡风玻璃橡胶密封带
将前窗玻璃的橡胶密封带
1
从前窗玻璃上松开。
◁
▷ 安装上部前窗玻璃橡胶密封带
更新挡风玻璃橡胶密封带
1
。
零件：
挡风玻璃橡胶密封带
将前窗玻璃橡胶密封袋
1
插在前窗玻璃上。
此时注意前窗玻璃中间的标记。
◁
◀
19
–

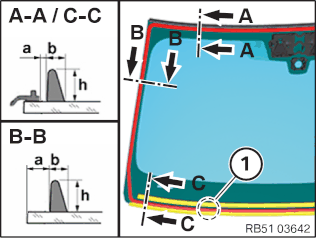

安装挡风玻璃
准备粘结剂筒和标准喷嘴 C。
将接缝置于区域
1
内。
在挡风玻璃标记内涂敷粘结剂条。
截面
A - A
B - B
C - C
a = 粘结剂条位置
2 ±
2 mm
3 ±
2 mm
32 ±
2 mm
b = 粘结剂条的宽度
8 ±
1 mm
8 ±
1 mm
8 ±
1 mm
h = 粘结剂条的高度
12 ±
1 mm
12 ±
1 mm
12 ±
1 mm
遵守粘结剂条的几何尺寸要求，以便粘结剂筒足够用于整个前窗玻璃。

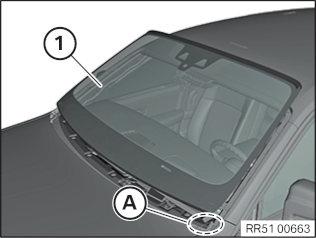

将前窗玻璃
1
用吸提器小心地：
与 A 柱并行
插入到侧围下方的左侧和右侧区域 (A) 中
上部安装
侧面均匀对齐
尽量向上压，直至车顶的密封条均匀紧贴
在周边均匀地按上

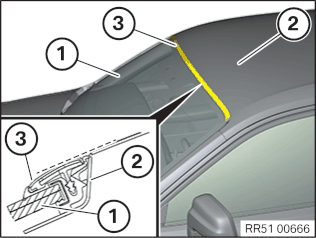

定位挡风玻璃
1
，使橡胶密封带
3
均匀且平行地贴在车顶外蒙皮
2
上。
橡胶密封带
3
不得从车顶外蒙皮
2
上凸起。
将前窗玻璃
1
用胶带固定在车顶外蒙皮
2
上。
连接和锁定插头连接
1
。
后续工作
20
–
固定前部车顶内衬
嵌入电线束
2
。
拧紧螺栓
1
。
21
–
连接雨天 / 行车灯 / 雾气 / 光照传感器上的插头
连接插头
1
。
22
–
安装带集成式控制单元的KAFAS摄像头
沿箭头方向移动KAFAS摄像头
2
并嵌入标记区域内的卡子中。
定位并连接插头
1
。
23
–
安装车顶功能中心 (FZD)
连接插头
1
并锁紧。
将车顶功能中心(FZD)的电缆
2
嵌入导线支架中。
将车顶功能中心(FZD)
1
穿入导向件
3
中。
将车顶功能中心(FZD)
1
向上嵌入夹子
2
中。
拧紧螺栓
1
。
车顶功能中心 (FZD)
螺栓
拧紧扭矩
1,2
Nm
嵌入盖板
1
。
24
–
安装遮阳板的两个支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装遮阳板的支座
穿入并定位支座
2
。
拧紧螺栓
1
。
遮阳板安装到白车身上
圆柱头螺钉
拧紧力矩
1,4
Nm
嵌入盖板
1
。
◀
25
–
安装两个遮阳板
注意
在左侧和右侧执行的工作步骤。
▶ 安装遮阳板
安装遮阳板
3
。在此过程中连接插头连接。
拧紧螺栓
2
。
遮阳板安装到车身上
拧紧扭矩
2,3
Nm
将盖板
1
向上嵌入。
◀
26
–
安装车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
检查车内后视镜
2
两边夹子
1
是否损坏。
将车内后视镜
2
放在镜脚
3
上，并沿箭头方向向上推动。
检查车内后视镜
2
在镜脚
3
上的正确安装位置。
连接插头
4
。
27
–
安装车内后视镜盖板
从下方穿入盖板
2
。
嵌入车内后视镜两侧的卡子
1
。
从后部在镜脚
2
上穿入盖板
1
。
将盖板
1
嵌入盖板
3
。
从后方穿入盖板
1
。
将盖板
1
嵌入卡止件
2
并且嵌入镜脚的盖板中。
28
–
安装左右A柱挡板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 安装A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
是否损坏，必要时更新。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
定位在 D 柱挡板
1
下方。
将 A 柱挡板
2
定位到夹子
3
上并嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
嵌入盖板
1
。
7200...
28
–
关于处理气体发生器部件的安全规定
◀
29
–
安装左侧和右侧外部风窗框板盖板
注意
在左侧和右侧执行的工作步骤。
▶ 安装左侧外部风窗框板盖板
将风窗框板盖板
2
用夹子
3
在 A 柱上嵌入。
将风窗框板盖板
2
在区域
1
中粘贴在侧围上。
◀
30
–
安装前窗玻璃上的两个导水条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

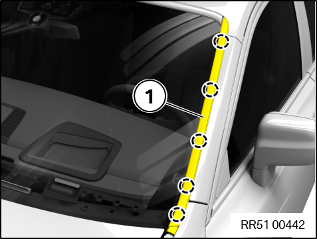

▶ 将导水条安装到前窗玻璃上
技术信息
每次拆卸后必须替换导水条。
修正位置时，新的导水条可以拆除一次。

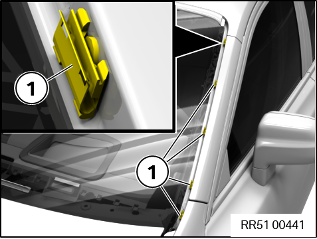

检查夹子
1
是否损坏，必要时更新。
先在车顶上对齐导水条
1
，然后嵌入。
◀
31
–
安装风窗框板盖板
检查刮水器轴套管
1
是否损坏，必要时更换。
注意套管
1
在刮水器轴上处于正确位置。
从侧门开始将风窗框板盖板
1
压入上部密封唇。
32
–
安装后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装后部发动机室盖板
将排液管在区域
2
中插上并且将后部发动机室的饰盖
3
定位。
将锁止件
1
转动90°。
◀
33
–
安装两个刮水臂
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
技术信息
在装配刮水臂前，通过按下转向柱开关置于正确的转向位置。
将刮水臂
1
插在刮水器轴
2
上。
将刮水臂
1
及刮水器刮片正确地定位至前窗玻璃上的标记
2
处。
必须遵守刮水器刮片和标记
2
之间允许的间距。
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
拧紧螺母
2
。
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
放上饰盖
1
。
◀
34
–
校准 KAFAS 摄像头
技术信息
KAFAS 摄像头的校准过程要在道路行驶期间才能进行。请向客户说明，提车后一些辅助系统暂时不可用。
通过诊断系统校准摄像机。
下部菜单，服务功能：
驾驶员辅助系统
基于摄像机的驾驶员辅助系统
基于摄像机的驾驶员辅助系统校准
