51 11 158
更换牌照底座
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
牌照
螺栓 TS 5x13
拧紧力矩
0,7
Nm
用于
2
车牌照底座
螺栓 TS 5x16
拧紧力矩
0,7
Nm

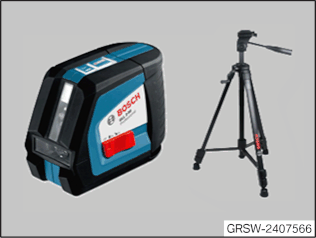

专用工具概述
2 407 566
激光
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 11 158
更换牌照底座
一般信息
警告
辅助系统传感器功能异常。
错误安装牌照会导致辅助系统传感器功能异常。
仅按照维修手册中规定的尺寸安装牌照和牌照底座。
不预先钻孔
地将牌照和牌照底座固定在保险杠饰件上，否则下面的电缆有损坏危险。
仅使用车型许可的牌照底座。
技术信息
牌照必须准确安装在牌照底座上且不得超出底面。
前部保险杠上不得安装牌照架。
技术信息
在带有保险杠饰件的标准型欧洲规格中，安装有无牌照底座的牌照。
核心任务
1
–
拆卸前部牌照的牌照底座

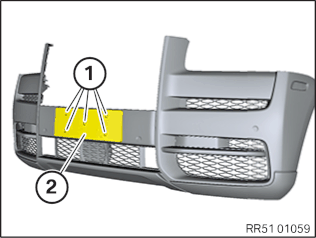

针对美规和日本规格：
松开螺栓
1
。
取下牌照底座
2
。

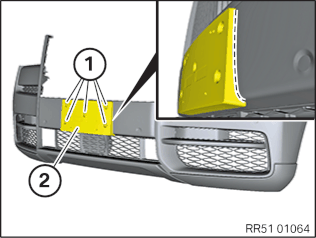

针对中国规格：
松开螺栓
1
。
取下牌照底座
2
。
2
–
装上前部牌照底座
警告
辅助系统传感器功能异常。
错误安装牌照会导致辅助系统传感器功能异常。
仅按照维修手册中规定的尺寸安装牌照和牌照底座。
不预先钻孔
地将牌照和牌照底座固定在保险杠饰件上，否则下面的电缆有损坏危险。
仅使用车型许可的牌照底座。
技术信息
在带有保险杠饰件的标准型欧洲规格中，安装有无牌照底座的牌照。
技术信息
牌照必须准确安装在牌照底座上且不得超出底面。
前部保险杠上不得安装牌照架。
▶ 定位牌照
正确定位牌照或牌照底座。
注意不要遮盖 ACC 传感器的反射角
1
。
▷ 识别并排除由于错误安装导致的可能的故障症状。
检查
检查牌照位置是否正确。
结果

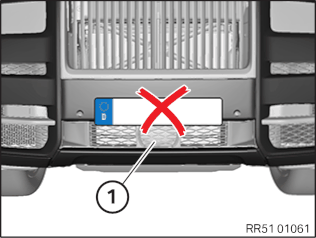

牌照定位过低。
ACC传感器
1
的反射角部分被遮挡。
ACC传感器
1
可能功能异常。
措施
正确定位牌照。
检查
检查牌照位置是否正确。
结果

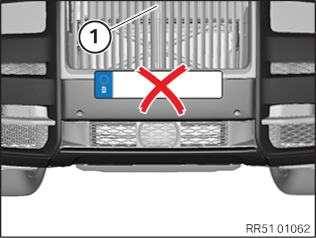

牌照定位过高。
前部摄像头
1
的反射角部分被遮挡。
措施
正确定位牌照。

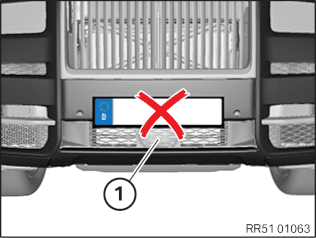

检查
检查牌照架的装配。
结果
ACC传感器
1
的反射角部分被遮挡。
ACC传感器
1
可能功能异常。
前部摄像头
2
的反射角部分被遮挡。
措施
移除牌照架。
在因错误安装牌照或牌照衬垫出现CC信息时：正确定位牌照或牌照衬垫。
◁
◀
注意
激光辐射。
受伤危险！
不要盯着激光束看。
将车辆和专用工具
2 407 566
放到平坦的表面。
将激光安装在三脚架上。
接通激光器（不带自动找平系统的位置）。
激活水平和垂直激光器。
技术信息
在带有保险杠饰件的标准型欧洲规格中，安装有无牌照底座的牌照。

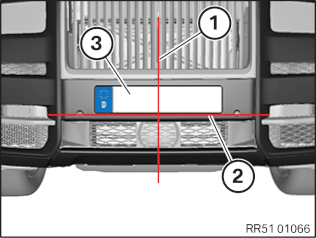

对于带保险杠饰件的欧洲规格：
标记中间牌照
3
。
在车辆前定位和对正专用工具。
将垂直激光束
1
对齐车辆中部（比如品牌标识）。
将水平激光束
2
对准车辆上的 2 个对称角点。
将水平激光束
2
对准保险杠饰件边缘。
将牌照
3
对准两个激光束
1
和
2
并标记所有 4 个角上的螺栓固定点。
在标记的螺栓固定点拧紧牌照
3
，
无需预钻孔
。
仅使用短螺栓 (TS 5x13)。
牌照
螺栓 TS 5x13
拧紧力矩
0,7
Nm
针对美规和日本规格：
将牌照底座
2
对正保险杠，并向上推动，直到牌照底座完全贴靠在标记区域内的两侧。
拧紧螺栓
1
无预钻孔
。
车牌照底座
螺栓 TS 5x16
拧紧力矩
0,7
Nm
针对中国规格：
标记牌照底座
3
中间位置。
在车辆前定位和对正专用工具。
将垂直激光束
1
对齐车辆中部（比如品牌标识）。
将水平激光束
2
对准车辆上的 2 个对称角点。
将水平激光束
2
对准保险杠饰件边缘。
将牌照底座
3
对准两个激光束
1
和
2
并从中间定位在保险杠上。
在指定的螺栓固定点拧紧牌照底座
3
，
无需预钻孔
。
车牌照底座
螺栓 TS 5x16
拧紧力矩
0,7
Nm
