51 36 071
更新左后或右后侧窗
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
20
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
用于
20
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
用于
21
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
用于
25
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
29
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
7
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 681 (64 1 020)
钩子
用于
12
13
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|

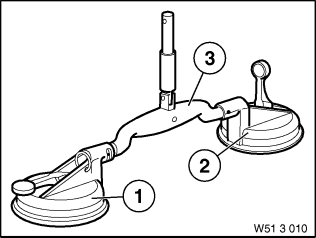

0 492 609 (51 3 010)
吸力装置
用于
18
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | 81642184377 |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 2 | 0 493 120 (51 3 012) |
吸盘
带孔，悬挂装置只能沿纵向移动。将由 81 64 2 184 377 代替，参见维修信息 08 01 10 (635)。 |
||
| 2 | 0 493 268 (51 3 015) |
万向节
(不带橡胶盘的万向节) |
||
| 1 | 0 493 119 (51 3 011) |
吸盘
带深孔，悬挂装置可绕所有轴移动。将由 81 64 2 184 377 代替，参见维修信息 08 01 10 (635)。 |
||
| 3 | 0 493 121 (51 3 013) |
手柄
(把手)：将由 81 64 2 184 377 代替，参见维修信息 08 01 10 (635)。 |
||
| 2 | 0 493 267 (51 3 014) |
支撑板
(不带万向节的橡胶盘) |
概览：标准工具

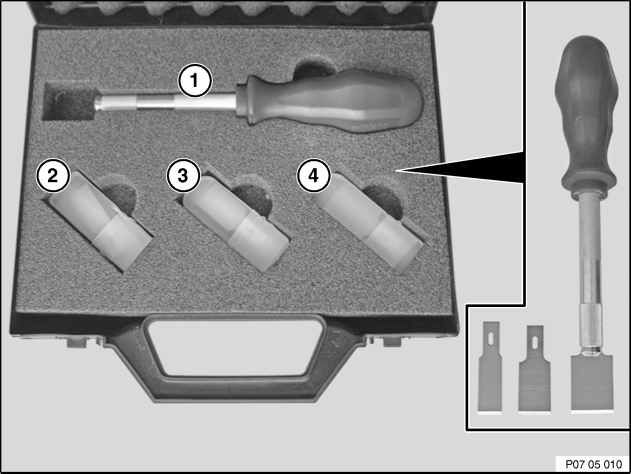

刮刀组件
用于
18
说明
订购信息
| 信息 | |
| 订货号 |
81 6 2 0 410 436
|
| 大小 | |

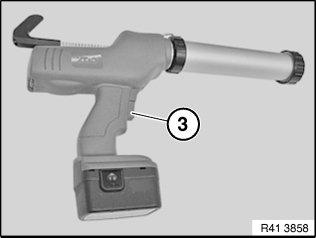

充电式喷枪
用于
18
说明
订购信息
| 信息 | |
| 订货号 |
81 4 9 2 405 782
|
| 大小 | |
技术数据概述
用于
18
残余粘结条的残余厚度
残余粘结条的残余厚度
0.5
mm
用于
18
HS-AM 多基填充剂 VOC
涂层厚度
30
µm ...
40
µm
使用红外线的硬化时间
10
min
不使用红外线的硬化时间
60 °C
30
min
不使用红外线的硬化时间
20 °C
1
Tag
消耗性材料:
HS-AM 多基填充剂 VOC
消耗性材料
HS-AM 多基填充剂 VOC
3000
ml
,
罐（灰色）
51912244691
3000
ml
,
罐（黑色）
51912355280
3000
ml
,
罐（白色）
51912221287
用于
18
清洁后的干燥时间
无残余粘结条的车窗玻璃或涂漆板材
5
min
带残余粘结条的车身
15
min
用于
18
Sika 底漆 206
玻璃活化剂痕迹相对于挤压的粘结剂条的凸起
1
mm ...
2
mm
超过 15°C 时的干燥时间
10
min
低于 15°C 时的干燥时间
30
min
消耗性材料:
Sika 底漆 206
消耗性材料
Sika 底漆 206
30
ml
,
罐
83199407777
用于
18
C-喷嘴
用于挡风玻璃、后窗玻璃和固定在车身上的侧窗玻璃
直径 A
7,5
6,5
8,5
+
-
min
高度 B
13
12
14
+
-
mm
消耗性材料:
C-喷嘴
消耗性材料
C-喷嘴
83192155589
用于
18
侧窗玻璃的粘结剂条
宽度 a
8
7
11
+
-
mm
高度 b
12
10
13
+
-
mm
处理时间
max.
7
min
概览：消耗材料
更多信息
一般维修提示
用于
| 51 00 ... 用胶带进行部件粘接的提示 |
1
2
3
|
| 72 00 ... 关于处理气体发生器部件的安全规定 |
15
16
19
20
|
零件
附加信息
51 36 071
更新左后或右后侧窗
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆卸侧窗上的 C 柱挡板
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
小心地从侧窗玻璃密封条的双面胶带上脱开侧窗上的 C 柱挡板
1
。
提示
用热风机稍微加热 C 柱挡板 (1) 以便于脱开。
2
–
拆卸上部侧窗上的装饰条
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
小心地从侧窗玻璃密封条的双面胶带上脱开上部侧窗上的装饰条
1
。
提示
用热风机稍微加热装饰条 (1) 以便于脱开。
3
–
拆卸侧窗玻璃上的密封条
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
将侧窗玻璃上的密封条
1
小心地从侧窗玻璃
2
的双面胶带上撕下。
提示
为了更便于撕下，用热风机稍稍加热密封条 (1)。
4
–
拆卸车顶装饰嵌条
从区域
2
内的卡子上松开车顶装饰嵌条
1
。
从夹子
3
处松开并取下车顶装饰嵌条
1
。
5
–
拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
6
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
7
–
拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
8
–
拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
9
–
拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。
将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
10
–
拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
11
–
拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
12
–
拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
13
–
拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
14
–
拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
15
–
拆卸后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
翻开标记的区域，并且松开下面的螺栓
1
。
抽出固定片
2
。
拆卸盖板
1
。
松开螺栓
2
。
松开螺栓
3
。
将后部顶框护板
1
在卡子
2
上松开。
将后部顶框护板
1
向前移动并在夹子
3
上抽出。
松脱安全带饰板
1
。
抽出安全带
2
。
16
–
拆卸上部 C 柱挡板
有更多信息。
松开导线支架
1
。
将上部 C 柱挡板
2
在夹子
3
上松开并拆卸。
核心任务
17
–
拆卸后部侧窗
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
固定部件以防滑落。
切割绳
2

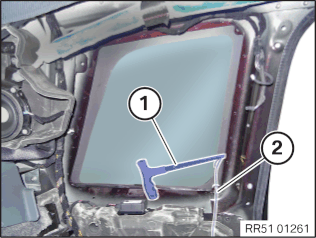

使用绳索穿入器
1
如图所示刺穿粘结剂条并穿入。
在此过程中不要损坏刺穿部位的油漆！
穿入并展开分离工具上的切割绳
1
。
如图所示固定分离工具
2
。

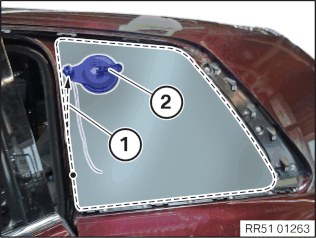

在四周将切割绳
1
沿顺时针方向敷设在侧窗玻璃的粘结区域上。

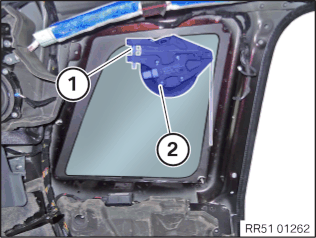

如图所示将钢丝固定器
2
固定在侧窗玻璃上。
将切割绳
1
用钢丝固定器
2
的滚花螺钉固定。
将侧窗玻璃用 Spider 分离。
提示
分离工具必须多次转换，以免损坏车辆和工具！
将 2 个塑料导向轴颈在区域
1
中稍加用力小心地用 Spider 割断。
18
–
安装后部侧窗
技术信息
粘结面必须保持干燥、无灰尘、无油脂。粘结区域在清洁后，不能再直接用手触摸。
保护车辆内空间，避免污染。
将侧窗玻璃的车身开口上的残余粘结条
1
在快要粘结前用标准工具去除。
标准工具：
刮刀组件
将刮刀
2
如图所示放上并且去除残余粘结条
1
直至一个剩余厚度。
残余粘结条的残余厚度
残余粘结条的残余厚度
0.5
mm
务必修补油漆损坏。
大面积受损区域必须磨光至板材，然后涂覆。
HS-AM 多基填充剂 VOC
涂层厚度
30
µm ...
40
µm
使用红外线的硬化时间
10
min
不使用红外线的硬化时间
60 °C
30
min
不使用红外线的硬化时间
20 °C
1
Tag
消耗性材料:
HS-AM 多基填充剂 VOC
消耗性材料
HS-AM 多基填充剂 VOC
3000
ml
,
罐（灰色）
51912244691
3000
ml
,
罐（黑色）
51912355280
3000
ml
,
罐（白色）
51912221287
保护车辆内空间，避免污染。
清洁车身开口
1
和残余粘结条。
消耗性材料
清洁剂 R2
500
ml
83190417324
清洁没有残余粘结条的喷漆板材表面。
消耗性材料
清洁剂 R1
100
ml
,
瓶
83192211217
在清洁后风干。
清洁后的干燥时间
无残余粘结条的车窗玻璃或涂漆板材
5
min
带残余粘结条的车身
15
min
技术信息
玻璃活化剂用于粘附玻璃或玻璃陶瓷以及粘结剂。因此，必须涂敷一层既薄、又均匀且连续的玻璃活化剂轨迹。在重新使用带有粘结剂条的车窗玻璃时，无需玻璃活化剂。
玻璃活化剂不得涂在玻璃的视野范围内以及边缘的阴影点上。必须立即清除新滴在视野范围内的玻璃活化剂，否则硬化后的玻璃活化剂会留下模糊痕迹。
将底漆
206
涂抹到侧窗上，使得在挤出的粘结剂条旁存在一道宽的底漆。
Sika 底漆 206
玻璃活化剂痕迹相对于挤压的粘结剂条的凸起
1
mm ...
2
mm
超过 15°C 时的干燥时间
10
min
低于 15°C 时的干燥时间
30
min
消耗性材料:
Sika 底漆 206
消耗性材料
Sika 底漆 206
30
ml
,
罐
83199407777
立即清洁不需要的部位上的底漆
206
。
消耗性材料
清洁剂 R2
500
ml
83190417324
准备好标准工具。
标准工具：
充电式喷枪
准备好粘结剂。
粘结剂
车窗玻璃粘结剂
Rest of World
300
ml
,
料筒
83192289286
准备好
标准喷嘴 C
。
C-喷嘴
用于挡风玻璃、后窗玻璃和固定在车身上的侧窗玻璃
直径 A
7,5
6,5
8,5
+
-
min
高度 B
13
12
14
+
-
mm
消耗性材料:
C-喷嘴
消耗性材料
C-喷嘴
83192155589
将专用工具
0 492 609 (51 3 010)
固定在侧窗
2
上（稍稍润湿吸提器）。

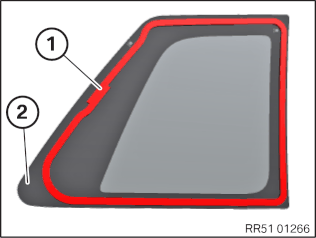

将粘结剂条
1
沿标记涂敷到侧窗玻璃
2
上。
侧窗玻璃的粘结剂条
宽度 a
8
7
11
+
-
mm
高度 b
12
10
13
+
-
mm
处理时间
max.
7
min
涂平接缝。

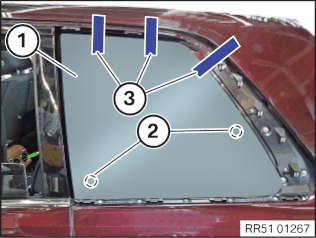

将侧窗玻璃
1
用专用工具
0 492 609 (51 3 010)
定位到区域
2
内的导向销上并压紧。
注意，导向轴颈
2
应正确嵌入。
将侧窗
1
用黄色塑料胶带
3
固定在车身上。
后续工作
19
–
安装上部 C 柱挡板
有更多信息。
将上部 C 柱挡板
2
定位到夹子
3
上并嵌入。
固定导线支架
1
。
20
–
安装后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
和夹子
2
是否损坏，必要时更新。
穿入安全带
2
。
嵌入安全带饰板
1
。
将后部顶框护板
1
朝箭头方向反方向向后移动，并且在夹子
2
和夹子
3
上定位和嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
拧紧螺栓
3
。
嵌入盖板
1
。
穿入并且定位固定片
2
。
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
并且重新关闭标记的区域。
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
21
–
安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
22
–
安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
23
–
安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
24
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
25
–
安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
26
–
安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
27
–
安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
28
–
安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
29
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
30
–
安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
31
–
安装车顶装饰嵌条
将车顶装饰嵌条
1
定位到夹子
3
上并嵌入。
将车顶装饰嵌条
1
定位在区域
2
内的嵌入件上并朝箭头方向嵌入。
32
–
在侧窗玻璃上安装密封条
清洁侧窗玻璃上的粘结区域
1
。
在侧窗玻璃上更新密封条
1
。
零件：
密封条
将密封条
1
定位在侧窗玻璃上。
将内衬
2
在密封件下的凸耳上朝箭头方向拔下。
完整地按压密封条
1
。
33
–
安装上部侧窗上的装饰条
更新后部侧窗上的装饰条。
零件：
装饰条
清洁侧窗玻璃密封条上的粘结区域
1
。
将内衬
1
从胶带
2
上撕下。
定位并按压侧窗上的装饰条
1
。
34
–
在侧窗上安装 C 柱挡板
更新侧窗上的 C 柱挡板。
零件：
C 柱挡板
清洁侧窗玻璃密封条上的粘结区域
1
。
将内衬
1
从胶带
2
上撕下。
将 C 柱挡板
1
在侧窗上定位并且按压。
