34 33 505
拆卸和安装/替换制动助力器
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
10
制动助力器拧紧到踏板轴承座上
更换螺母。
M8
10 分钟后在制动助力器上拧紧 1 次。
22
Nm
用于
13
串联式制动主缸装在制动助力器上
更换螺母。
M8
27
Nm
用于
13
制动管路螺纹连接 / 锁紧螺栓
拧紧扭矩
17
Nm
用于
14
储液罐固定螺钉装到串联式制动主缸上
更换螺栓。
4
Nm
用于
15
车身上的刮水器托架
六角螺母
拧紧扭矩
12,0
Nm
用于
15
车身上的刮水器托架
六角螺栓 M6x25
拧紧扭矩
8,0
Nm
用于
17
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
用于
19
后部排气阀
排气阀
拧紧扭矩
10
Nm
用于
20
前部排气阀，制动钳制造商：Brembo
排气阀
拧紧扭矩
18
Nm
专用工具概述
0 493 441 (61 6 060)
起拔器
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 494 704 (61 6 061) |
基体
|
||
| 2 | 0 494 705 (61 6 062) |
爪
（左/右爪） |
||
| 3 | 0 494 706 (61 6 063) |
主轴
|
||
| 4 | 0 494 707 (61 6 064) |
压块
|

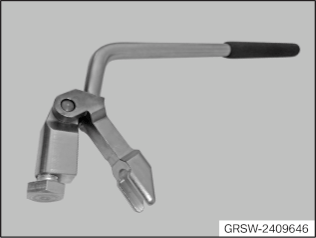

2 409 646
顶出器
用于
8
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
用于
17
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
概览：消耗材料
更多信息
零件
附加信息
34 33 505
拆卸和安装/替换制动助力器
一般信息
准备工作
1
–
拆下两根刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下刮水臂
拆下饰盖
1
。
松开螺母
2
。
将刮水臂
1
用专用工具
0 493 441 (61 6 060)
拔下。
◀
2
–
拆卸后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸后部发动机室盖板
将锁止件
1
转动90°。
取下盖板
3
并且在区域
2
拔下排液管。
◀
3
–
拆下风窗框板盖板
从侧向开始向上拔下风窗框板盖板盖板
1
。
4
–
拆下刮水器托架
解除联锁并脱开插头
1
。
在标记的点上松开导线扎带。
松开螺栓
2
。
松开螺母
3
并且拆卸刮水器托架
4
。
5
–
拆卸储液罐
前提
已抽吸制动液。
解除联锁并脱开插头连接
1
。
松开螺栓
1
。
将平衡罐朝箭头方向向上拔下。
6
–

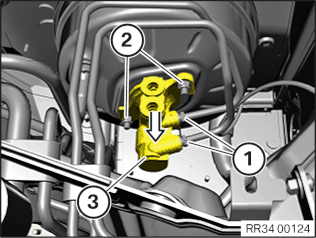

拆卸串联式制动主缸
松开制动管路
1
。
松开螺母
2
并且将串联式制动主缸
3
朝箭头方向拆卸。
7
–
拆下踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带防止相邻的部件损坏。
将锁止件
3
转动90°。
在区域
2
中将踏板机构饰件
1
向内松脱。
将踏板机构饰件
1
向下翻并且从导向件
4
中抽出。
解除联锁并脱开相应的插头连接。
核心任务
8
–
拆下制动助力器

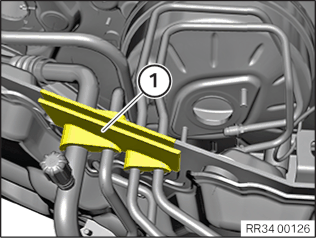

拆卸盖板
1
。
将单向阀
1
朝箭头方向从制动助力器中拆卸。
将专用工具
2 409 646
在制动踏板和制动助力器之间装入。

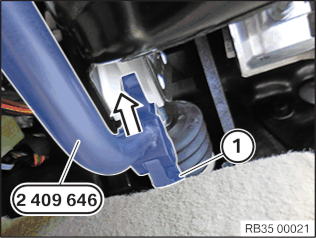

将支架
1
（属于专用工具
2 409 646
）放到轴承座上。必要时通过扭转松脱工具上的螺栓固定定位支架。
将专用工具
2 409 646
朝箭头方向按压并且将制动踏板从制动助力器上撬出。

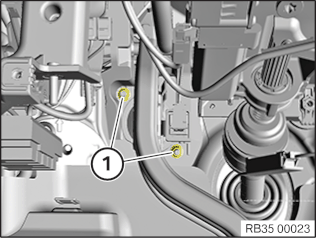

松开螺母
1
。

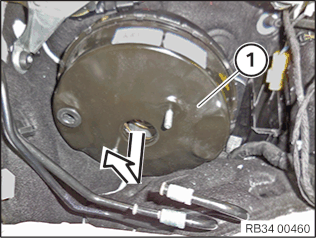

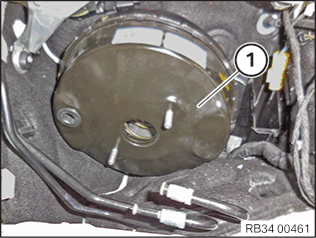

将制动助力器
1
朝箭头方向从前围中抽出。
9
–
准备制动助力器安装

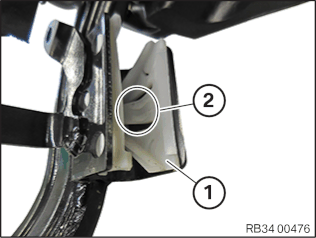

检查固定夹
1
的锁止凸耳在标记的区域
2
中是否损坏，必要时更新固定夹
1
。

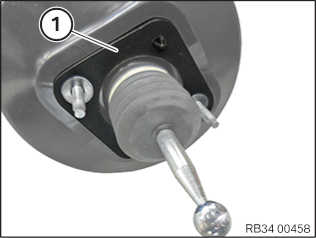

更新制动助力器上的密封件
1
。
零件：
密封件
彻底清洁制动助力器和前围上的密封面。
10
–
安装制动助力器。
将制动助力器
1
装入前围。
更新螺母
1
。
零件：
螺母
装上并拧紧螺母
1
。
制动助力器拧紧到踏板轴承座上
更换螺母。
M8
10 分钟后在制动助力器上拧紧 1 次。
22
Nm

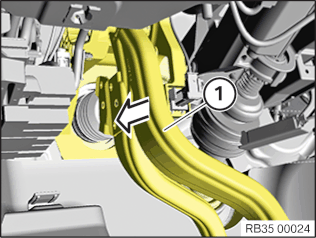

将制动踏板杆
1
朝箭头方向与制动助力器联锁。
确认制动踏板杆完全与制动助力器联锁！

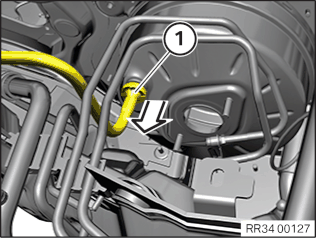

沿箭头方向将止回阀
1
装入制动助力器中。
将真空管路嵌入支架中。
将制动管路 装入导向件。
安装盖板
1
。
后续工作
11
–
安装踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将踏板机构饰件
1
穿入导向件
4
中并且向上折叠。
将区域
1
中的踏板机构饰件
2
嵌入中央控制台。
技术信息
饰板的密封圈
务必
正确上锁。只有这样才能个确保饰板不会松脱和倾斜到踏板区域。
正确插入密封圈
3
并且转动 90° 以联锁。
12
–

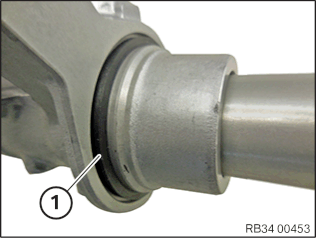

准备串联式制动主缸的安装
更新密封环
1
。
零件：
密封环
13
–

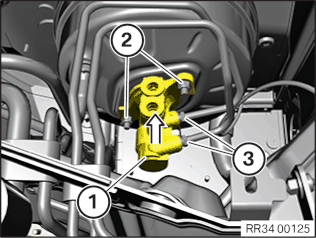

安装串联式制动主缸
将串联式制动主缸
1
朝箭头方向装入制动助力器中。
更新螺母
2
。
零件：
螺母
装上并拧紧螺母
2
。
串联式制动主缸装在制动助力器上
更换螺母。
M8
27
Nm
装上并拧紧制动管路
3
。
制动管路螺纹连接 / 锁紧螺栓
拧紧扭矩
17
Nm
14
–

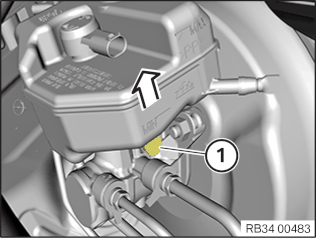

安装储液罐
更新橡胶塞
1
。
零件：
橡胶塞
将平衡罐朝箭头方向插到串联式制动主缸上。
装上并拧紧螺栓
1
。
储液罐固定螺钉装到串联式制动主缸上
更换螺栓。
4
Nm

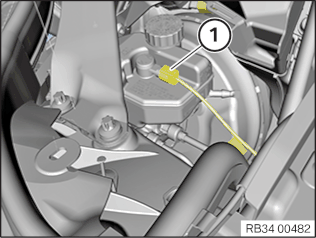

连接插头
1
并锁紧。
15
–
安装刮水器托架
正确定位刮水器托架
4
并拧紧螺母
3
。
车身上的刮水器托架
六角螺母
拧紧扭矩
12,0
Nm
拧紧螺栓
2
。
车身上的刮水器托架
六角螺栓 M6x25
拧紧扭矩
8,0
Nm
连接插头
1
。
在标记点上安装新的导线扎带。
16
–
安装风窗框板盖板
检查刮水器轴套管
1
是否损坏，必要时更换。
注意套管
1
在刮水器轴上处于正确位置。
从侧门开始将风窗框板盖板
1
压入上部密封唇。
17
–
安装两个刮水臂
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
技术信息
在装配刮水臂前，通过按下转向柱开关置于正确的转向位置。
将刮水臂
1
插在刮水器轴
2
上。
将刮水臂
1
及刮水器刮片正确地定位至前窗玻璃上的标记
2
处。
必须遵守刮水器刮片和标记
2
之间允许的间距。
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
拧紧螺母
2
。
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
放上饰盖
1
。
◀
18
–
连接制动液排气装置（添加制动液）
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
技术信息
只能使用 BMW 认可的制动液，参见维修消耗材料。

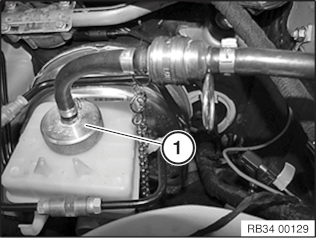

连接并打开制动液储液罐上的制动液自动加注和排气装置
1
。
必须注意各个设备制造商的操作说明。
检查制动液面高度，必要时匹配至最大标记。
加注压力不允许超过2 bar。
19
–

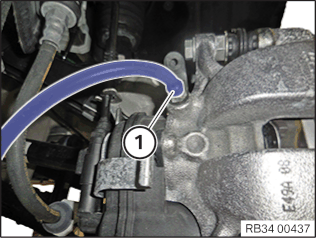

冲洗后桥制动回路并排气
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
从右后方开始冲洗。

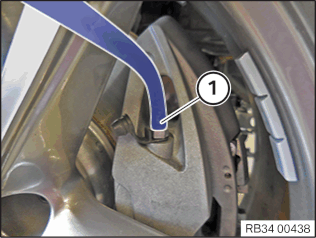

将排气软管及容器插在右后制动钳上的排气阀
1
上。
打开排气阀
1
并冲洗制动回路，直至溢出的制动液纯净无气泡。
关闭排气阀
1
。
后部排气阀
排气阀
拧紧扭矩
10
Nm
左后车轮制动器的过程类似。
20
–
冲洗前桥制动液回路并排气
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
从右前方开始冲洗。
将排气软管及容器插在右前制动钳上的外部排气阀
1
上。
打开排气阀
1
并冲洗制动回路，直至溢出的制动液纯净无气泡。
关闭排气阀
1
。
前部排气阀，制动钳制造商：Brembo
排气阀
拧紧扭矩
18
Nm
将排气软管及容器插在右前制动钳上的内部排气阀
1
上。
打开排气阀
1
并冲洗制动回路，直至溢出的制动液纯净无气泡。
关闭排气阀
1
。
前部排气阀，制动钳制造商：Brembo
排气阀
拧紧扭矩
18
Nm
左前车轮制动器的过程类似。
21
–
脱开制动液自动加注和排气装置
有损坏危险
喷漆损坏。
机械或化学效应可能导致喷漆损坏。
工作范围只能用为此指定的覆盖材料盖住。
关闭制动液自动加注和排气装置。
将制动液自动加注和排气装置的适配接口
1
从平衡罐上松开并且取下。
检查制动液面高度，必要时匹配至最高位标记。

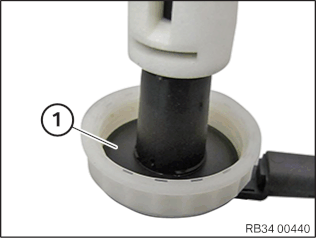

检查密封盖
1
的密封件是否损坏，必要时更新。
将密封盖安装到制动液储液罐上。
▶ 安装后部发动机室盖板
将排液管在区域
2
中插上并且将后部发动机室的饰盖
3
定位。
将锁止件
1
转动90°。
◀
22
–
安装后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装后部发动机室盖板
将排液管在区域
2
中插上并且将后部发动机室的饰盖
3
定位。
将锁止件
1
转动90°。
◀
