完整地拆卸和安装踏板机构轴承座
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
5
踏板轴承座安装到车身上
M8
更换螺栓。
22
Nm
用于
5
制动助力器拧紧到踏板轴承座上
更换螺母。
M8
10 分钟后在制动助力器上拧紧 1 次。
22
Nm
专用工具概述
2 409 646
顶出器
用于
3
概述
应用
顶出器 (松脱工具),用于踏板机构 35up (F01NF G11; F30NF)。
包含在工具/组件中
存放位置
A76
更新,通过
搭配
维修信息号
01 31 15 (294)
概览:标准工具
技术数据概述
概览:消耗材料
更多信息
零件
附加信息
35 11 000
完整地拆卸和安装踏板机构轴承座
一般信息
准备工作
1
–
拆下踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
用塑料胶带防止相邻的部件损坏。
将锁止件
3
转动90°。
在区域
2
中将踏板机构饰件
1
向内松脱。
将踏板机构饰件
1
向下翻并且从导向件
4
中抽出。
解除联锁并脱开相应的插头连接。
2
–
拆出制动信号灯开关
脱开插头连接
1
。
踩下制动踏板并保持。
将制动信号灯开关
2
朝箭头方向从支架
4
中拉出。
将嵌入件
3
压缩并且将支架
4
从制动踏板上松脱。
核心任务
3
–
拆卸踏板机构的轴承座
将松脱工具
2 409 646
插入制动踏板杆和制动助力器之间。
将松脱工具的支架
1
2 409 646
装在轴承座处。若有必要通过转动松脱工具的螺栓将支架固定定位。
将松脱工具
2 409 646
朝箭头方向按压并将制动踏板杆从制动助力器处撬出。
脱开插头连接
1
。
松开螺母
1
。
松开螺栓
1
并拆下轴承座
2
。
4
–
准备踏板轴承座安装
检查标记区域
2
内固定夹的锁止凸耳
1
是否损坏,必要时更新固定夹。
5
–

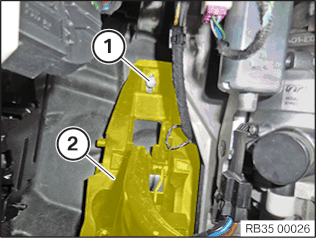

安装踏板机构的轴承座
安装轴承座
2
装上并拧紧螺栓
1
。
踏板轴承座安装到车身上
M8
更换螺栓。
22
Nm
装上并拧紧螺母
1
。
更新螺母
1
。
零件:
螺母
制动助力器拧紧到踏板轴承座上
更换螺母。
M8
10 分钟后在制动助力器上拧紧 1 次。
22
Nm
连接插头连接
1
。
将制动踏板杆
1
朝箭头方向与制动助力器联锁。
确认制动踏板杆完全与制动助力器联锁!
后续工作
6
–
装入制动信号灯开关
将制动信号灯开关的支架
3
嵌入制动踏板中。
踩下制动踏板。
将制动信号灯开关
2
朝箭头方向的反方向推入制动信号灯开关的支架
3
中,直至极限位置。
固定住制动信号灯开关的支架
3
并同时缓慢地复位制动踏板,直至初始位置。
制动踏板杆缓慢拉回直至极限位置。
连接插头
1
并锁紧。
7
–
安装踏板装置饰件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
连接并联锁相应插头。
将踏板机构饰件
1
穿入导向件
4
中并且向上折叠。
将区域
1
中的踏板机构饰件
2
嵌入中央控制台。
技术信息
饰板的密封圈
务必
正确上锁。只有这样才能个确保饰板不会松脱和倾斜到踏板区域。
正确插入密封圈
3
并且转动 90° 以联锁。
