51 71 240
替换左后或右后部外围上的后车门密封条
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
5
铰链螺栓连接
螺栓
拧紧力矩
27
Nm
用于
5
车门制动器安装到 C 柱上
螺栓
拧紧扭矩
28
Nm
用于
5
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 51 00 ... 用胶带进行部件粘接的提示 |
4
|
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
6
|
零件
附加信息
51 71 240
替换左后或右后部外围上的后车门密封条
一般信息
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆下左后车门
打开车门。
松开插头框架上的螺栓
1
，并且将插头连接
2
从 C 柱中拉出。
将固定夹向上拉，并且脱开插头连接。
确保车门不会落下。
松开螺栓
1
并且将车门制动器
2
从 C 柱上松开。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
固定车门以防脱落。
松开上下两个铰链件间的螺栓
1
。
向上松开车门，把车门放在合适的垫块上。
核心任务
3
–
拆卸后部车门密封条

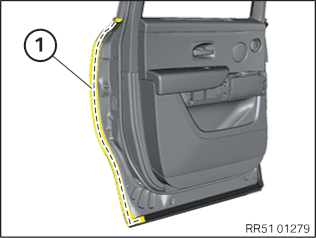

将后部车门密封条
1
在虚线区域小心地从粘接条上松开并取下。
去除残余粘结剂。
4
–
安装后部车门密封条
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
沿着虚线清洁粘结区域。
消耗性材料
清洁剂 R2
500
ml
83190417324
从车门密封条
1
的粘接条上清除内衬（防护膜）。
正确定位车门密封条
1
，并在虚线区域内按紧到粘接条上。
确保车门密封条
1
正确定位在车窗导轨封条
2
和下部车门密封条
3
下面。
后续工作
5
–
安装左后车门
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
将车门从上部嵌入铰链。
拧紧上下两个铰链件间的螺栓
1
。
铰链螺栓连接
螺栓
拧紧力矩
27
Nm
确保车门不会落下。
将车门制动器
2
定位到 C 柱上。
拧紧螺栓
1
。
车门制动器安装到 C 柱上
螺栓
拧紧扭矩
28
Nm
连接插头连接
2
并装入 C 柱中。
拧紧插头框架上的螺栓
1
。
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3
Nm
6
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
