41 51 101
更新左前门或右前门

工作概述

附加信息

维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件

拧紧力矩概述

用于 30
前车门装到车门铰链上
螺栓
拧紧力矩
19 Nm
用于 30
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3 Nm
用于 30
车门拉紧辅助装置支承轴颈
螺栓 M10
拧紧力矩
30.0 Nm
用于 30
电动门制动器定位件安装到车门上
螺栓M6
拧紧扭矩
8,0 Nm
用于 30
碰撞块安装到车门上
M6X25
拧紧力矩
8.0 Nm
用于 30
间隔环安装到车门上
螺栓
拧紧扭矩
2 Nm
用于 33
车门制动器装到车门上
螺栓
拧紧力矩
28 Nm
用于 33
车门制动器装到 A 柱上
螺栓
拧紧力矩
28 Nm
用于 34
车门拉紧辅助装置装到车门上
螺栓
拧紧力矩
6,8 Nm
用于 35
车门锁装到车门上
螺栓
拧紧力矩
8 Nm
用于 35
自动软关闭装置驱动装置安装到车门上
六角螺母
拧紧力矩
4 Nm
用于 38
锁芯装到车门上
螺栓
拧紧力矩
6 Nm
用于 40
车门把手的紧固螺栓
螺栓
拧紧力矩
2 Nm
用于 42
饰盖装到车门上
螺栓 M4 x10
拧紧扭矩
2,3 Nm
用于 43
窗框护板装到窗框上
半圆头埋头螺钉
拧紧力矩
1,8 Nm
用于 46
车窗升降机装到车身上
螺母 M6
拧紧力矩
8 Nm
用于 52
扬声器
半圆头埋头螺钉
拧紧力矩
1,8 Nm
螺母
拧紧力矩
1,8 Nm
用于 53
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3 Nm
用于 55
开门器安装到车门内板上
M5x10
拧紧力矩
2,1 Nm
用于 58
保护条装到车门上
螺栓
拧紧扭矩
0,7 Nm
用于 59
侧面保护条装到车门上
螺栓
拧紧扭矩
3,3 Nm
用于 60
车门上的外后视镜
螺栓 M5x30
拧紧力矩
6 Nm

专用工具概述

0 496 571 (00 9 327)
装配楔
用于 1 6
GRSW0093-27
概述
应用 (清洁楔)从 2008 年 11 月起,该专用工具替代饰板楔 00 9 323(其他材料)
包含在工具/组件中 0 490 527
存放位置 单独
更新,通过
搭配
维修信息号 01 07 09 (530)
2 457 538
钩子
用于 8
概述
应用 用于拉出车门饰件元件
包含在工具/组件中
存放位置
更新,通过
搭配
维修信息号 01 24 17 (521)
0 490 528 (00 9 311)
嵌条拆卸器
用于 13
GRSW0093-10
概述
应用
包含在工具/组件中 0 490 527
存放位置 单独
更新,通过
搭配
维修信息号 01 07 09 (530)
2 450 364
星形
用于 22 40
概述
应用 用于删除外拉手
包含在工具/组件中
存放位置 A5 B5
更新,通过
搭配
维修信息号 01 22 16 (440)
0 494 325 (51 2 190)
调整装置
用于 35
GRSW5121-90
概述
应用 (车门锁张紧器) 安装时用于预紧前部和后部车门锁。自 2004 年 2 月起使用噪音优化的车门锁而对工具进行了更改。图中位置:1 = 滚花螺母 51 2 191 2 = 支撑件 51 2 192 3 = 保护件 51 2 196 4 = 芯棒 51 2 197
包含在工具/组件中
存放位置 B44
更新,通过
搭配
维修信息号 01 06 02 (864)
组成部分
项号 BMW 订货号 更新,通过 名称 搭配
3 0 494 472 (51 2 193) 0 494 906
保护件
随着噪音优化车门锁的使用由 51 2 196 代替,自 2004 年 2 月起由 51 2 196 (0 494 906) 代替
1 0 494 470 (51 2 191) 0 490 504
螺母
(滚花螺母) 由 00 9 120 (0 490 504) 代替
2 0 494 471 (51 2 192)
支撑物
无法再单独发货。只还能通过整套组件 51 2 190 订购
4 0 494 473 (51 2 194)
芯棒
(车门锁张紧器) 安装时用于预紧前部和后部车门锁。自 2004 年 2 月起使用噪音优化的车门锁而对工具进行了更改。图中位置:1 = 滚花螺母 51 2 191 2 = 支撑件 51 2 192 3 = 保护件 51 2 196 4 = 芯棒 51 2 197
2 0 494 474 (51 2 195)
成形件
E85 (取消)
3 0 494 906 (51 2 196)
保护件
代替保护件 51 2 193
4 0 494 907 (51 2 197)
芯棒
代替芯棒 51 2 194
备用工具:
0 490 504 (00 9 120)
旋转角测量垫圈
用于 35
GRSW-0490504
概述
应用 用于转角拧紧 E46 气缸盖螺栓 (所有发动机) 和前桥架梁加强板
包含在工具/组件中
存放位置 A4
更新,通过
搭配
维修信息号
0 494 906 (51 2 196)
保护件
用于 35
GRSW0000-00
概述
应用 代替保护件 51 2 193
包含在工具/组件中 0 494 325
存放位置 B44
更新,通过
搭配
维修信息号

概览:标准工具

技术数据概述

概览:消耗材料

更多信息

一般维修提示 用于
51 48 ...   粘结车门隔音装置 (SI) 的说明
14 48
51 00 ...   用胶带进行部件粘接的提示
32 41 54 57
维修手册 用于
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   拆下和连接蓄电池负极导线(插件式混合动力电动车辆)
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   断开和连接蓄电池负极导线(所有蓄电池负极导线)
16 63
61 20 900   连接和断开蓄电池负极导线
16 63
61 20 900   连接和断开蓄电池负极导线
16 63

零件

附加信息

41 51 101
更新左前门或右前门
一般信息
警告
对 12 V 车载网络执行维修工作。
短路危险!火灾危险!
确保 没有任何充电器 连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池:断开所有辅助电池的蓄电池负极导线。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
拆下镜面玻璃
注意
玻璃碎片。
受伤危险!
镜面玻璃损坏时应当佩戴护目镜和防割防护手套。
技术信息
只能在温度为 18 °C 23 °C 之间时执行工作。
将镜面玻璃 1 用手压向车辆侧面,直到极限位置。
将镜面玻璃 1 四周从外侧开始用专用工具 0 496 571 (00 9 327) 松脱。
脱开插头连接 1
取下镜面玻璃 2
2
拆卸外后视镜饰盖
解锁锁止凸耳 1
将饰盖 1 沿箭头方向略微拉出。
解除联锁并脱开插头 1
拆下饰盖 2
3
拆下外后视镜
如图所示定位外后视镜 1
如图所示朝箭头方向解锁嵌入件 2
稍稍抬起盖板 3
如图所示定位外后视镜 1
如图所示朝箭头方向解锁嵌入件 2
稍稍抬起盖板 3
如图所示在外后视镜 3 上定位盖板 2
松开螺栓 1
如图所示定位外后视镜 1 和盖板 3
松开螺栓 2
在车门 4 上稍稍拉出外后视镜 1
脱开插头连接 1 ,并且将外后视镜 2 从车门 3 上取下。
4
拆卸前车门侧面保护条
拆下塞盖 1 并松开下面的螺栓 2
将侧面保护条 1 从区域 3 内的夹子 2 和双面胶带上松开并取下。
提示
为了便于撕下胶带,用热风机稍微加热粘结区域。
5
拆卸前车门保护条
从内部松开螺栓 1
将保护条 2 向后移动并从固定锁片 3 上抽出。
6
拆下左侧车窗升降机开关
将车窗升降机开关 1 用专用工具 0 496 571 (00 9 327) 从车门饰件 2 中撬出。
解除联锁并脱开插头 1
拆下车窗升降机开关 2
7
拆下内部开门器
将灯 1 用合适的饰板楔子 2 松开。
脱开插头连接 1
拆卸灯 2
松开螺栓 1
抽出开门器 2
将拉线 1 向上从开门器 2 中松开。
8
拆卸拉手槽的衬里
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用一根胶带 3 保护拉手槽,防止损坏。
将专用工具 2 457 538 装入拉手槽 2 和衬里 1 之间,并且旋转 90°。
将拉手槽衬里 1 从粘接条上松开并且拆卸。
提示
用热风机稍微加热拉手槽的衬里。
9
拆下前部车门饰件
松开拉槽中的螺栓 1
松开螺栓 1
松开夹子 3 上的车门饰件 2
将车门饰件 2 向上从车窗导轨封条中抽出。
拆下车门饰件 1
抽出拉线 2
解除联锁并脱开插头连接 3
10
拆卸前车门内的中音扬声器
松开螺栓 1
脱开插头连接 2
取下扬声器。
11
拆下内窗框盖板
松开盖板 1 (在卡子 2 上)。
从前面开始将盖板 1 向内部下方从车门窗框取下。
12
拆卸内侧前车门上的车窗导轨封条
将车窗导轨封条 1 小心地用合适的塑料楔从前部开始向上撬出并且取下。
13
拆卸前车门外部车窗导轨封条
将胶带 贴在车窗导轨封条  1 下方。
将车窗导轨封条 1 用专用工具 0 490 528 (00 9 311) 从后部开始拆卸。
14
拆卸前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础,务必要遵守。
更多信息参见:51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
用合适的锋利刀具 3 ,将密封条 1 (隔音装置 2 )在要拆开的区域内隔断。
为此注意,在割断密封条 1 时,不得损坏隔音装置 2 和电缆。
注意密封条 1 的位置。
完全松开密封条 1 并拆卸隔音装置 2
15
拆下前车门窗玻璃
将车门玻璃 2  上的两个支架 1 沿箭头方向尽量撑开,确保能取下车门玻璃 2
将车门玻璃 向后推并在车门框 内扭转。
向上抽出车门玻璃。
16
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
17
拆卸前部电动车窗升降机

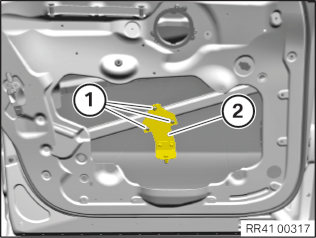

松开螺母 1
解除联锁并脱开插头 2 ,并松开支架上的相应电缆束。
抽出并且拆下电动车窗升降机 3
18
拆卸窗框上的装饰框
将装饰框 1 小心地从车门密封条 2 上松开并抽出。
19
拆卸窗框护板
将车窗橡胶密封条 1 入托所示从窗框护板 3 中拆下。
松开螺栓 2
抽出并且拆下窗框护板 3
20
拆卸前车门上的角板
拆下密封条 1
拆下密封件 1
松开螺栓 1 并拆卸角板 2
21

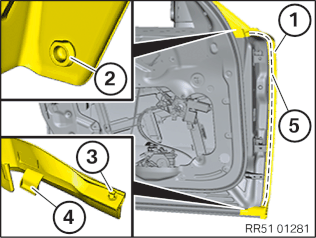

拆卸前部车门玻璃的车窗橡胶密封条
将车窗橡胶密封条 1 在橡胶塞 2 3 上松开,并且在凸耳 4 上抽出。
松开车窗橡胶密封条 1 (位于区域 5  内的粘结条上)。
将车窗橡胶密封条 1 从车窗导轨条中抽出。
抽出并取下车门框上的车窗橡胶密封条 1
22
拆卸车门外拉手
注意
附图是示例性的。可能出现细节偏差。
将密封条 1 翻向一侧。
将密封条 1 保持在侧面。
将紧固螺栓 2 用专用工具 2 450 364 从车门外拉手支架上松开。
将车门外拉手 1 从后部开始从车门中抽出。
将车门外拉手 1 继续抽出。
脱开插头连接 2 并取下车门外拉手 1
23
拆卸缓冲垫
将缓冲垫 1 在卡子 2 上松开并且从车门中拆卸。
24
拆下锁芯
松开螺栓 1
将锁芯 1 和连接杆 2 一起从车门锁 3 和车门中拆卸。
25
拆卸车门外拉手拉线
松脱支架 2 上的拉线 1
将夹具 3 上的拉线 1 稍稍向下拉并取下。
26
拆卸车门外把手架梁
注意
附图是示例性的。可能出现细节偏差。
松开螺栓 1
取下固定装置 2
将插头连接从电缆束 1 上脱开。
抽出电线束 1
提示
必要时稍微松开车门外拉手支架。
松开螺栓 1
松脱车门外拉手支架。
取下电线束。
将凸耳 1 提升到卡子上方并向上旋转。
取下牵引 2
取下牵引接头 3
取下车门外拉手支架 。
27
拆卸前部车门锁
拆下饰盖 1
松开位于下方的螺母。
松脱支架 2 上的拉线 1
将夹具 3 上的拉线 1 稍稍向下拉并取下。
解除联锁并脱开插头连接 1
松脱并且取下联锁拉杆 1
松开螺栓 2
将车门锁 3 和自动软关闭装置驱动装置一起从车门中抽出,并且在此过程中解锁和脱开所有插头连接。
28
拆卸前部车门拉紧辅助装置
将球座 1 从球头上撬出。
解锁插头连接 2
将螺栓 3 拧出几圈并且将支架 4 向上推。
将车门拉紧辅助装置 5 从下部销中抽出并且拆卸。
29
拆卸前车门上的车门制动器
松开螺栓 1
松开螺栓 1
将车门制动器 2 从车门中抽出并且拆卸。
核心任务
30
替换左前车门
前提
新零件已喷漆。

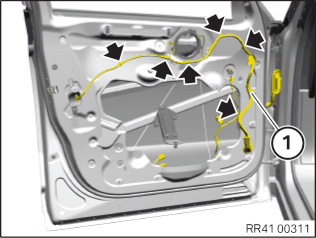

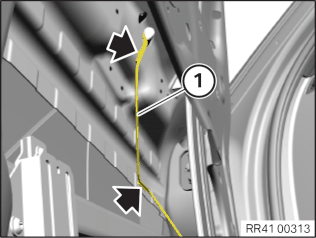

松脱标记位置(箭头)上的电缆束 1
注意
为了更清楚概览:示意图中有部分部件已隐藏。
为使图示更清楚,隐去了车门表面板。

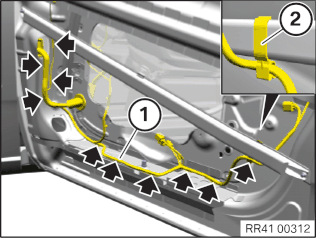

松脱标记位置(箭头)上的电线束 1
拆下导线支架 2
松脱标记位置(箭头)上的电线束 1
松开插头框架上的螺栓 1 ,并且将插头连接 2 从车身支柱中拉出。
将固定夹向上拉,并且脱开插头连接。

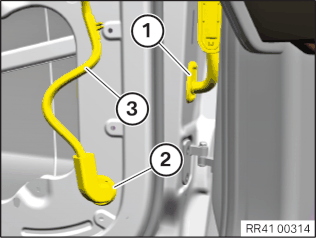

松开套管 1 2 ,将电缆束 3 从车门中抽出。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
固定车门以防脱落。

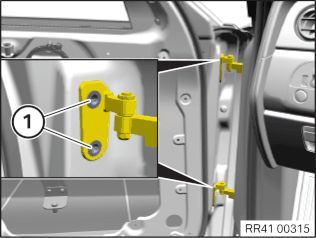

松开螺栓 1 并取下车门。
固定新车门以防脱落。
将新车门定位在车门铰链处。
拧紧螺栓 1
前车门装到车门铰链上
螺栓
拧紧力矩
19 Nm
小心地关闭前车门并检查车身接触,必要时重新定位车门。
将电缆束 3 穿入车门中。
安装套管 1 2 并检查是否处于正确位置(水密性)。
连接插头 2 并将其装入 A 柱。
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3 Nm
拧紧插头框架上的螺栓 1
将电线束 1 嵌入标记位置(箭头)中。
注意
为了更清楚概览:示意图中有部分部件已隐藏。
为使图示更清楚,隐去了车门表面板。
安装导线支架 2
将电线束 1 嵌入标记位置(箭头)中。
将电线束 1 嵌入标记位置(箭头)中。
换装车门拉紧辅助装置的支承销 1
车门拉紧辅助装置支承轴颈
螺栓 M10
拧紧力矩
30.0 Nm

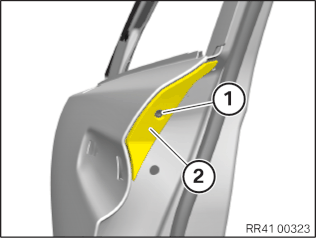

将电动车门制动器定位件 2 的位置沿用到新零件上。
松开螺栓 1 并换装电动车门制动器定位件 2
电动门制动器定位件安装到车门上
螺栓M6
拧紧扭矩
8,0 Nm

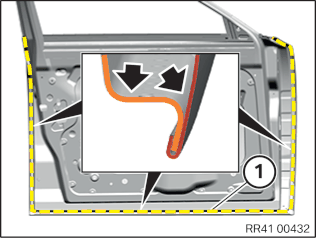

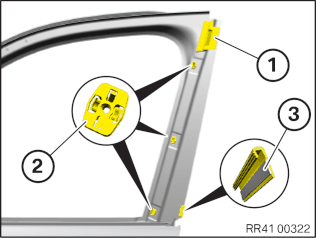

换装密封条 1 。必要时更新密封条。
换装卡子 2
换装边缘保护条 3 。必要时更新边缘保护条。

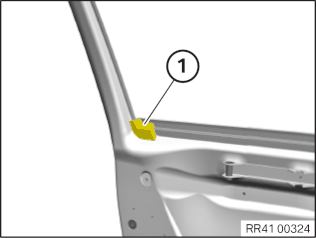

松开螺栓 1 并且换装防撞块 2
碰撞块安装到车门上
M6X25
拧紧力矩
8.0 Nm
换装密封条 1
换装补偿衬套 1 。在此过程中沿用高度设置。

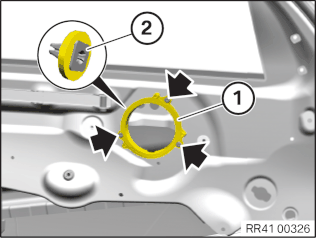

松开螺栓(箭头)并且拆卸间隔环 1
换装膨胀螺母 2 。必要时更新膨胀螺母。
定位间隔环 1 并拧紧螺栓(箭头)。
间隔环安装到车门上
螺栓
拧紧扭矩
2 Nm

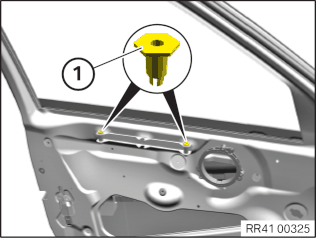

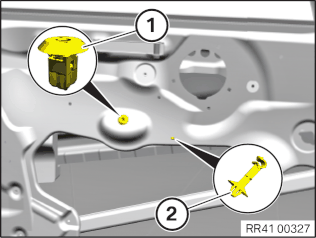

换装膨胀螺母 1 。必要时更新膨胀螺母。
换装夹子 2

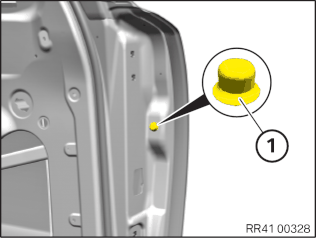

换装护罩 1
后续工作
31
将车门密封条的模板粘贴在车门内板上
注意
附图是示例性的。可能出现细节偏差。
用除胶剂(BMW Group 零件部参考说明)清洁车门内板上的粘结面。
必要时,从模板 1 中分离出已预冲裁的螺栓、反光器等的开口 2
将模板粘贴到车门内板上。
在粘结前,将模板 3 对着车门内板 1
模板安装边和车门锁切割边缘 4 重叠。
模板上的标记和车门内板的弯折半径 2 重叠。
模板的标记或切边 5 与相应的孔、螺栓连接、反光器等对齐。
粘结后,模板切割边缘与投影的车门内板安装边  6 齐平。
如果必要,对其它模板  1 重复上述工作步骤。
32
安装前车门上的密封条
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础,请务必遵守。
更多信息参见:51 00 ... 用胶带进行部件粘接的提示
注意
附图是示例性的。可能出现细节偏差。
在粘结区域清除残余粘结剂。
使用清洁剂 R2 清洗粘结面。
消耗性材料
清洁剂 R2
500 ml
83190417324

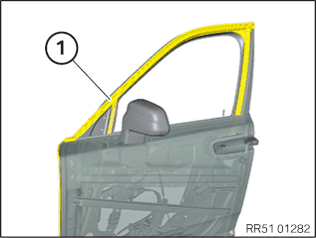

将密封条  1  开口唇向内悬挂于车门上。

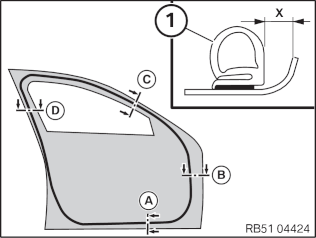

将密封条接头在区域  A 中定位。
按如下方式粘贴密封条:
逐步拔下防护膜
根据规定的尺寸(X)或模板校正密封条(1)并轻轻按压
检查密封条(1)的位置,必要时校正
无拉伸或压缩地定位密封条(1)
定位时密封条(1)的垂度最大 30 mm
密封条(1)要始终垂直于粘结面压紧
用拇指用力按压密封条(1)
区域
尺寸 x
A
5 mm
B
贴靠在粘合膜上
C
2 mm
D
2 mm
在区域 A 中加工密封条接头,必要时相应截短密封条 1
沿模板 1 定位密封条 3
密封条 1 的边缘紧贴在标记 4 (模板 3 ) 上。
1 = 密封条
2 = 密封条的粘接条
3 = 模板
4 = 密封条的标记
33
在前车门上安装车门制动器
将车门制动器 2 穿入车门中并定位。
拧紧螺栓 1
车门制动器装到车门上
螺栓
拧紧力矩
28 Nm
拧紧螺栓 1
车门制动器装到 A 柱上
螺栓
拧紧力矩
28 Nm
34
安装前部车门拉紧辅助装置
将车门拉紧辅助装置 5 在下部在销上穿入。
降低支架 4 并且将中心销装入车门拉紧辅助装置。
拧紧螺栓 3
车门拉紧辅助装置装到车门上
螺栓
拧紧力矩
6,8 Nm
连接插头 2 并锁紧。
将球座 1 插到球头上。
35
安全前部车门锁
将车门锁 3 和自动软关闭装置驱动装置一起穿入车门中,并在此过程中连接和联锁所有插头。
拧入螺栓 2 ,但暂时不要拧紧。
定位联锁拉杆 1 并且嵌入。
安装专用工具 0 494 325 (51 2 190) 并且推入打开的旋转锁销中,直至旋转锁销嵌入 1 档中。
将车门锁用滚花螺钉 2 预紧,直至专用工具 0 494 325 (51 2 190) 完全贴靠在车门上为止。
拧紧螺栓 1
车门锁装到车门上
螺栓
拧紧力矩
8 Nm
连接插头 1 并锁紧。
将拉线 1 嵌入夹具 3
将拉线 1 嵌入支架 2 上。
拧紧螺母 1
自动软关闭装置驱动装置安装到车门上
六角螺母
拧紧力矩
4 Nm
安装饰盖。
36
安装车门外把手架梁
注意
附图是示例性的。可能出现细节偏差。
嵌入牵引接头 3
嵌入牵引 2
扭转并嵌入凸耳 1
嵌入电线束。
定位车门外拉手支架并且拧紧螺栓 1
穿入电缆束 1 并且连接插头连接。
安装固定装置 2
拧紧螺栓 1
37
安装车门外拉手的拉线
将拉线 1 嵌入夹具 3
将拉线 1 嵌入支架 2 上。
38
安装锁芯
将锁芯 1 穿入车门中。
确保连接杆 2 正确穿入车门锁 3 中。
更新螺栓 1 的密封件。
零件: 密封件
拧紧螺栓 1
锁芯装到车门上
螺栓
拧紧力矩
6 Nm
39
安装缓冲垫
检查缓冲垫 1 和夹子 2
如果损坏,则更新缓冲垫 1
将缓冲垫 1 安装到车门中,并且在卡子 2 上嵌入。
40
安装车门外拉手
注意
附图是示例性的。可能出现细节偏差。
连接插头连接 2 并穿入车门外拉手 1
将车门外拉手 1 从后部开始穿入到车门中的极限位置。
将紧固螺栓 2 用专用工具 2 450 364 拧紧在车门外拉手支架上,此时将密封条 1 保持在侧面。
车门把手的紧固螺栓
螺栓
拧紧力矩
2 Nm
定位密封条 1
注意,密封条 1 在区域 2 内正确嵌入。
41
安装前部车门玻璃的车窗橡胶密封条
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础,请务必遵守。
更多信息参见:51 00 ... 用胶带进行部件粘接的提示
更新车窗橡胶密封条。
零件: 车窗橡胶密封条
用合适的润滑剂浸润车窗橡胶密封条 1
安装辅助
润滑剂 G14
900 ml ,
83232360412
将车窗橡胶密封条 1 在车门框上穿入。
将车窗橡胶密封条 1 穿入车窗导轨条中。
注意车窗橡胶密封条 1 在所有相邻部件上的正确位置。
清除粘结区域 5 内的残余粘结剂。
清洁粘结面。
消耗性材料
清洁剂 R2
500 ml
83190417324
将车窗橡胶密封条 1 固定在密封唇 2  上。
将车窗橡胶密封条 1  在导向件锁止片 4  上穿入并用夹子 3  固定。
将车窗橡胶密封条 1 如下在区域 5 中粘贴:
逐步拔下防护膜。
将车窗橡胶密封条 (1) 在车门边缘上对齐,并且稍稍按压。
正确定位车窗橡胶密封条 (1)。
定位车窗橡胶密封条 (1) 时不要过度拉伸或者压缩。
始终垂直于粘结面按压车窗橡胶密封条 (1)。
用力地用拇指按压车窗橡胶密封条 (1)。
42
安装前车门上的角板
安装角板 2 ,并拧紧螺栓 1
饰盖装到车门上
螺栓 M4 x10
拧紧扭矩
2,3 Nm
安装密封件 1 。更新损坏的密封件。
安装密封条 1
43
安装窗框护板
穿入并安装窗框护板 3
拧紧螺栓 2
窗框护板装到窗框上
半圆头埋头螺钉
拧紧力矩
1,8 Nm
将车窗橡胶密封条 1 安装在窗框护板 3 内。
注意车窗橡胶密封条 1 的正确位置。
44
安装窗框上的装饰框
将装饰框 1 定位在车门密封条 2 上并按入。
注意,装饰框 1 后部正确嵌入,并正确嵌入车门密封条 2 内。
45
对前车门进行防腐
注意
附图是示例性的。可能出现细节偏差。
在凹槽区域 1 周遭对车门内板进行防腐处理。
去除溢出的空腔防腐。
46
安装前部电动车窗升降机
将电动车窗升降机 3 插入车门中。
拧紧螺母 1
车窗升降机装到车身上
螺母 M6
拧紧力矩
8 Nm
连接并联锁插头 2 ,并将相应的电缆束嵌入支架上。
47
安装前部车窗玻璃
将车门玻璃扭转后穿入车门框中。
将车门玻璃通过扭转穿入车窗橡胶密封条中。
车门玻璃必须正确位于车窗橡胶密封条中。
将车门玻璃 2 向下按压,使得两个支架 1 在车门玻璃 2 上嵌入。
48
安装前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础,务必要遵守。
更多信息参见:51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 更换前部隔音装置
技术信息
粘结面必须保持干燥、无灰尘、无油脂。粘结区域在清洁后,不能再直接用手触摸。
去除车门 2 上剩余的丁基并清洁粘结区域 1
遵守干燥时间 1 分钟。
将 6 mm(BMW Group 零件部参考说明)丁烯卷绳 3 安装到标记 2 (位于隔音装置 1 )上。
▶ 重新安装前部隔音装置
检查隔音装置 是否损坏,必要时替换。
将直径 4 mm 的丁烯卷绳(BMW Group 零件部参考说明)敷设到前车门 2 原始的丁烯卷绳 1 上。
注意密封条 1 的位置。
用暖风机加热丁烯卷绳 1 并用手动辊按压隔音装置 2 四周。
49
安装前车门外部车窗导轨封条
在安装前用合适的润滑剂浸润车窗导轨封条 1
将车窗导轨封条 1 在车门 2 上对正并定位。
将车窗导轨封条 1 沿整个长度向下压。
50
安装内部前车门的车窗导轨封条
在车窗导轨封条 1 上涂上合适的润滑剂。
对齐车窗导轨封条 1 并将其插在车门上。
注意车窗橡胶密封条上车窗导轨封条 1 的位置是否正确。
51
将盖板装到内部窗框上
从后部开始将盖板 1 插到车门框上。
在卡子 2 上嵌入盖板 1
将窗框 1 上的盖板正确插入车窗橡胶密封条 2 的接口。
注意盖板 1 在车门密封条中的位置正确。
52
将中音扬声器装入前车门
定位扬声器。
拧紧螺栓 1
扬声器
半圆头埋头螺钉
拧紧力矩
1,8 Nm
螺母
拧紧力矩
1,8 Nm
连接插头连接 2
53
安装前部车门饰件
将调节元件 1 完全旋入,但暂时不要拧紧。
提示
不得拧紧调节元件,必须仍能稍稍转动。
将车门饰件 1 固定到车门上。
插入拉线 2
连接并联锁插头连接 3
将联锁按钮 4 装入车门饰件 2 的导向件中。
将车门饰件 2 从上部穿入到车窗导轨封条上。
在夹子 3 上嵌入车门饰件 2
拧紧螺栓 1
拧紧拉手槽中的螺栓 1
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3 Nm
54
安装拉手槽的衬里
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础,请务必遵守。
更多信息参见:51 00 ... 用胶带进行部件粘接的提示
更新拉手槽的衬里 1
零件: 拉手槽的衬里
将内衬从拉手槽衬里 1 的粘接条上拔下。
将拉手槽衬里 1 定位在拉手槽中并压紧。
55
安装内部开门器
将车门把手压到缓冲挡块。
将拉线 1 嵌入到车门把手 2 上。
定位开门器 2
拧紧螺栓 1
开门器安装到车门内板上
M5x10
拧紧力矩
2,1 Nm
连接插头 1
嵌入灯 2
56
安装左侧车窗升降机开关
检查夹子 1 是否损坏,必要时更换。
夹子 1 不得损坏或缺失。
将插头 1 连接在车窗升降机开关 2 上并联锁。
将车窗升降机开关 1 装入车门饰件 2 中。
57
安装下部前车门上的盖板
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础,请务必遵守。
更多信息参见:51 00 ... 用胶带进行部件粘接的提示
清洁虚线 3 上的粘结区域。
消耗性材料
清洁剂 R2
500 ml
83190417324
更新饰盖 1
零件: 盖板
将饰盖 1 嵌入到嵌入件 2 中。
将内衬(防护膜)从饰盖 1 的粘接条上清除。
正确定位饰盖 1 并且在虚线 4 区域中按压到粘接条上。
将饰盖 1 在夹子 2 上嵌入。
58
安装前车门保护条
将保护条 2 定位在固定锁片 3 上并向前移动。
从内部拧紧螺栓 1
保护条装到车门上
螺栓
拧紧扭矩
0,7 Nm
59
安装前车门侧面保护条
技术信息
关于用胶带粘接部件的提示是本维修手册的基础,请务必遵守。
更多信息参见:51 00 ... 用胶带进行部件粘接的提示
检查夹子 1 是否损坏,必要时进行更换。
更新胶带 2
零件: 胶带
将内衬从胶带 3 上揭下。
将侧面保护条 1 定位在夹子 2 上并嵌入。
均匀地按紧侧面保护条 1
拧紧螺栓 2
侧面保护条装到车门上
螺栓
拧紧扭矩
3,3 Nm
安装塞盖 1
60
安装外后视镜
将外后视镜 2 定位到车门 3 上。
连接插头 1 并锁紧。
将外后视镜 1 和盖板 3 按图示定位到车门 4 上。
拧紧螺栓 2
车门上的外后视镜
螺栓 M5x30
拧紧力矩
6 Nm
根据图示定位盖板 2 和外后视镜 3
拧紧螺栓 1
车门上的外后视镜
螺栓 M5x30
拧紧力矩
6 Nm
将盖板 1 正确定位,并与所有卡子一起在镜角 2 嵌入。
折回外后视镜 3 并将其正确定位。
61
安装外后视镜的饰盖
连接插头 1 并锁紧。
定位饰盖 2
将饰盖 1 沿箭头方向推上外后视镜。
将锁止凸耳 1 联锁。
62
安装镜面玻璃
定位镜面玻璃 2
连接插头 1
检查锁止凸耳 1 是否损坏,并在必要时更新镜面玻璃。
锁止凸耳 1 不允许损坏或者缺失。
将带有锁止凸耳 2 的镜面玻璃 1 齐平地安放并嵌入到后视镜调节机构上。
确保正确嵌入。
检查后视镜调节机构功能是否正确。
63
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
用于
