更新左或右后车门
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
24
后车门装到车门铰链上
螺栓
拧紧力矩
19
Nm
用于
24
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3
Nm
用于
24
电动门制动器定位件安装到车门上
螺栓M6
拧紧扭矩
8,0
Nm
用于
24
车门拉紧辅助装置支承轴颈
螺栓 M10
拧紧力矩
30.0
Nm
用于
24
碰撞块安装到车门上
M6X25
拧紧力矩
8.0
Nm
用于
24
间隔环安装到车门上
螺栓
拧紧扭矩
2
Nm
用于
26
28
车门制动器安装到 C 柱上
螺栓
更换螺栓。
拧紧扭矩
59
Nm
用于
28
车门制动器安装到车门结构上
螺栓
拧紧扭矩
19
Nm
用于
29
弓形托架自动软关系统
螺栓
拧紧力矩
6,8
Nm
用于
30
车门锁装到车门上
螺栓
拧紧力矩
8
Nm
用于
30
自动软关闭装置驱动装置安装到车门上
六角螺母
拧紧力矩
4
Nm
用于
32
车门把手的紧固螺栓
螺栓
拧紧力矩
2
Nm
用于
33
雨伞收纳筒安装到后车门上
半圆头埋头螺钉
拧紧力矩
3
Nm
用于
34
车窗升降机装到车门结构上
六角螺母
拧紧力矩
8
Nm
用于
36
窗框护板装到窗框上
半圆头埋头螺钉
拧紧力矩
1,8
Nm
用于
45
扬声器
半圆头埋头螺钉
拧紧力矩
1,8
Nm
螺母
拧紧力矩
1,8
Nm
用于
46
车门饰件安装到车门框架上(臂托)
半圆头埋头螺钉
拧紧力矩
2
Nm
用于
46
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
用于
49
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
用于
51
保护条装到车门上
螺栓
拧紧扭矩
0,7
Nm
用于
52
侧面保护条装到车门上
螺栓
拧紧扭矩
3,3
Nm
专用工具概述
0 496 571 (00 9 327)
装配楔
用于
4
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 457 538
钩子
用于
5
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 | |
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 490 528 (00 9 311)
嵌条拆卸器
用于
10
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 496 569 (00 9 325)
装配楔
用于
13
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
2 450 364
星形
用于
19
32
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 51 48 ... 粘结车门隔音装置 (SI) 的说明 |
12
44
|
| 51 00 ... 用胶带进行部件粘接的提示 |
24
26
47
50
|
零件
附加信息
41 52 101
更新左或右后车门
一般信息
前提
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
准备工作
1
–
拆卸后车门侧面保护条
拆下塞盖
1
并松开下面的螺栓
2
。

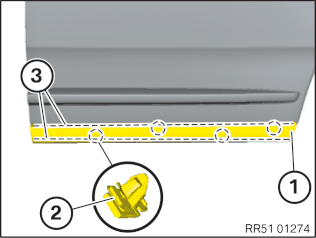

将侧面保护条
1
从区域
3
内的夹子
2
和双面胶带上松开并取下。
提示
为了便于撕下胶带，用热风机稍微加热粘结区域。
2
–
拆卸后车门保护条
从内部松开螺栓
1
。
将保护条
2
向前移动并从固定锁片
3
上抽出。
3
–
拆下内部开门器
将灯
1
用合适的饰板楔子
2
松开。
脱开插头连接
1
。
拆卸灯
2
。
松开螺栓
1
。
抽出开门器
2
。
将拉线
1
向上从开门器
2
中松开。
4
–
拆卸后部车窗升降机开关
将车窗升降机开关
1
用专用工具
0 496 571 (00 9 327)
从车门饰件
2
中撬出。
脱开插头
1
。
拆卸车窗升降机开关
2
。
5
–
拆卸拉手槽的衬里
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
用一根胶带
3
保护拉手槽，防止损坏。

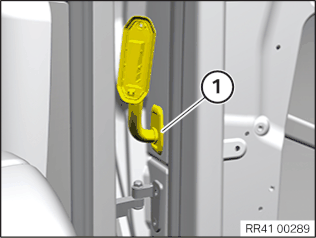

将专用工具
2 457 538
装入拉手槽
2
和衬里
1
之间，并且旋转 90°。
将拉手槽
1
的衬里小心地向上从粘接条上揭下并且拆卸。
提示
用热风机稍微加热拉手槽的衬里。
6
–
拆下后部车门饰板
松开拉槽中的螺栓
1
。
松开螺栓
2
。
松开夹子
1
上的车门饰件
2
。
将车门饰件
1
向上从车窗导轨封条中抽出。
拆下车门饰件
1
。
脱开插头连接
2
。
取下牵引
3
。
7
–
拆卸后车门中音扬声器
松开螺栓
1
。
脱开插头连接
2
。
取下扬声器
3
。
8
–
拆下后部内窗框盖板
打开侧窗玻璃。
将盖板
1
在夹子
2
上松开并且抽出。
9
–
拆卸后车门内侧的车窗导轨封条
将车窗导轨封条
1
小心地用合适的塑料楔从后部开始向上撬出并取下。
10
–
拆卸后车门外部车窗导轨封条
将胶带 贴在车窗导轨封条
1
下方。
将车窗导轨封条
1
用专用工具
0 490 528 (00 9 311)
从后部开始拆下。
11
–
拆卸外侧后部窗框盖板
部分松开车窗橡胶密封条
1
并且挂到一边。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
松开螺栓
1
。
将窗框盖板
2
轻轻地向前按压，并且向上抽出。
12
–
拆卸前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
用合适的锋利刀具
3
，将密封条
1
（隔音装置
2
）在要拆开的区域内隔断。
为此注意，在割断密封条
1
时，不得损坏隔音装置
2
和电缆。
注意密封条
1
的位置。
完全松开密封条
1
并拆卸隔音装置
2
。
13
–
拆下后部车门玻璃
用合适的工具
0 496 569 (00 9 325)
从车窗玻璃
1
中松脱定位板
2
。
将车窗玻璃
1
轻轻地向上推。
将车门玻璃
1
向后推并在车门框
2
内扭转。
向上抽出车门玻璃

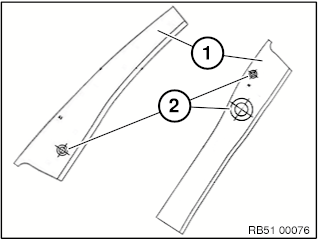

1
。
14
–
拆卸后部窗框盖板
将车窗橡胶密封条
1
入托所示从窗框护板
3
中拆下。
松开螺栓
2
。
抽出并且拆下窗框护板
3
。
15
–
拆卸后部窗框上的装饰框
将装饰框
1
小心地从车门密封条
2
上松开并抽出。
16
–
拆卸后部车门玻璃的车窗橡胶密封条
从车门框上抽出并取下车窗橡胶密封条
1
。
17
–
拆下后部电动车窗升降机
脱开插头连接
1
并且松开配套的导线支架。
松开螺栓
2
。
抽出车窗升降器
3
。
18
–
拆下雨伞收纳筒
松开螺栓
1
。
将雨伞支架
1
向后从套管
2
中拉出并从车门中抽出。
19
–
拆卸车门外拉手
注意
附图是示例性的。可能出现细节偏差。
将密封条
1
翻向一侧。
将密封条
1
保持在侧面。
将紧固螺栓
2
用专用工具
2 450 364
从车门外拉手支架上松开。
将车门外拉手
1
从后部开始从车门中抽出。
将车门外拉手
1
继续抽出。
脱开插头连接
2
并取下车门外拉手
1
。
20
–
拆卸车门外把手架梁
注意
附图是示例性的。可能出现细节偏差。
松开螺栓
1
。
取下固定装置
2
。
将插头连接从电缆束
1
上脱开。
抽出电线束
1
。
提示
必要时稍微松开车门外拉手支架。
松开螺栓
1
。
松脱车门外拉手支架。
取下电线束。
将凸耳
1
提升到卡子上方并向上旋转。
取下牵引
2
。
取下牵引接头
3
。
取下车门外拉手支架 。
21
–
拆卸后车门上的车门锁
松脱操作杆
1
。
脱开插头连接
1
。
松开螺母
2
。
松开螺栓
3
。
将插头连接
1
解除联锁并脱开。
将车门锁
2
和自动软关闭装置驱动装置一起抽出并且放下。
22
–
拆下后车门车门拉紧辅助装置马达
将螺栓
1
旋出几圈。
将弓形托架
2
向上移动到极限位置。
将存在的插头连接
3
解除联锁并脱开。
将球座
2
从车门制动器
3
上松开。
抽出并拆卸车门拉紧辅助装置
1
的马达。
23
–
拆卸后车门上的车门制动器
松开螺栓
1
。
松开螺栓
1
。
将车门制动器
2
从车门中抽出并且拆卸。
核心任务
24
–
更新左后车门
前提
新零件已喷漆。
松脱电缆束
1
（箭头）。
松脱电缆束
1
（箭头）。
松脱电缆束
1
（箭头）。
注意
为了更清楚概览：示意图中有部分部件已隐藏。
松脱电缆束
1
（箭头）。
打开车门。
松开插头框架上的螺栓
1
，并且将插头连接
2
从车身支柱中拉出。
沿箭头方向将固定夹向上拉出，并沿箭头方向解锁并脱开插头连接。
松开套管
1
，并将电缆束从车门上抽出。
有损坏危险
喷漆损坏。
机械作用可能导致喷漆损坏。
用黄色塑料胶带覆盖危险工作范围。
由一名或多名辅助人员拆卸和安装笨重的部件。
固定车门以防脱落。
松开螺栓
1
并取下车门。
▶ 安装后部车门密封条
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示

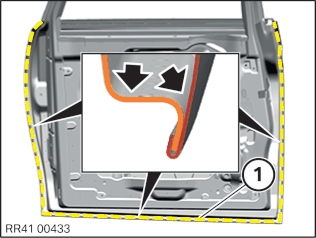

沿着虚线清洁粘结区域。
消耗性材料
清洁剂 R2
500
ml
83190417324

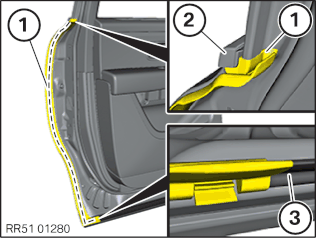

从车门密封条
1
的粘接条上清除内衬（防护膜）。
正确定位车门密封条
1
，并在虚线区域内按紧到粘接条上。
确保车门密封条
1
正确定位在车窗导轨封条
2
和下部车门密封条
3
下面。
5100...
24
–
用胶带进行部件粘接的提示
◀
更新车门。
零件：
车门
固定车门以防脱落。

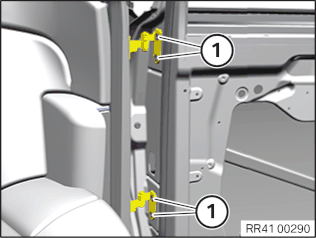

将车门在车门铰链上定位。
拧紧螺栓
1
。
后车门装到车门铰链上
螺栓
拧紧力矩
19
Nm
小心地关闭车门并检查与车身的接触，必要时重新定位车门。
将电缆束插到车门中。
安装套管
1
并检查是否处于正确位置（水密性）。
连接并锁紧插头
2
，然后将其装入车身支柱。
拧紧插头框架上的螺栓
1
。
车身上的车门插头连接
螺栓 M5 x 16
拧紧扭矩
3
Nm

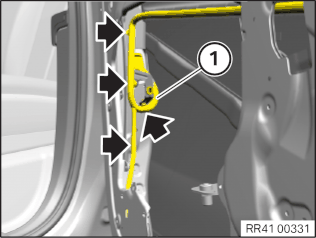

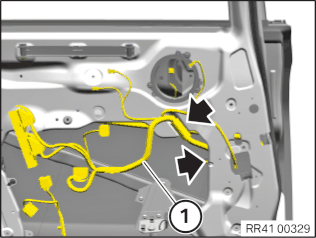

嵌入电缆束
1
（箭头）。
注意
为了更清楚概览：示意图中有部分部件已隐藏。

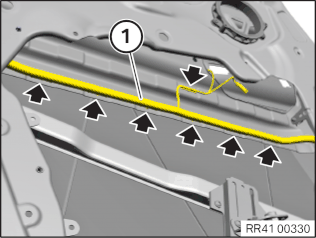

嵌入电缆束
1
（箭头）。
嵌入电缆束
1
（箭头）。
嵌入电缆束
1
（箭头）。

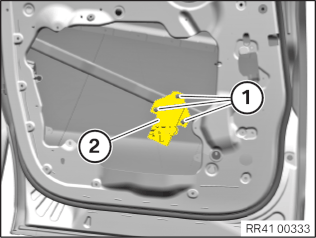

将电动车门制动器的定位件
2
的位置沿用到新零件上。
松开螺栓
1
并换装电动车门制动器的定位件
2
。
电动门制动器定位件安装到车门上
螺栓M6
拧紧扭矩
8,0
Nm
换装车门自动关闭功能的支承销
1
。
车门拉紧辅助装置支承轴颈
螺栓 M10
拧紧力矩
30.0
Nm
松开螺栓
1

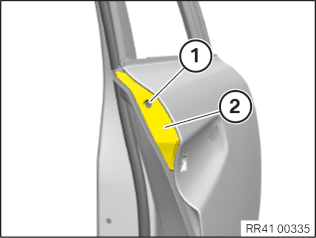

并换装防撞块
2
。
拧紧螺栓
1
。
碰撞块安装到车门上
M6X25
拧紧力矩
8.0
Nm
换装密封条
1
。

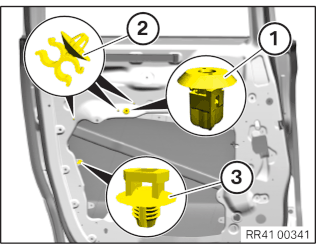

换装卡子
2
。

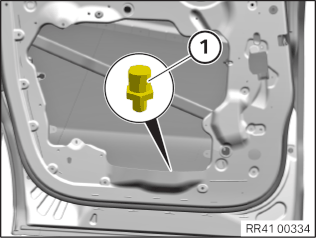

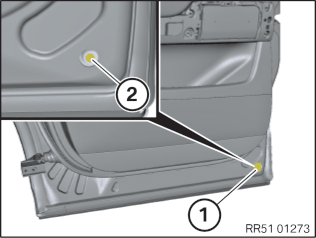

换装插入式紧固件
1
。

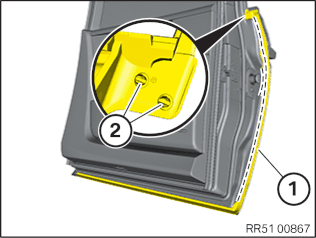

换装密封条
1
。
换装补偿衬套
1
。在此过程中沿用高度设置。

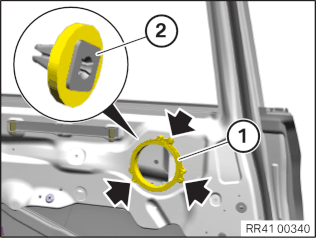

松开螺栓（箭头）并且拆卸间隔环
1
。

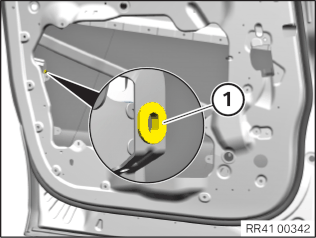

换装膨胀螺母
2
，必要时更新。
定位间隔环
1
并拧紧螺栓（箭头）。
间隔环安装到车门上
螺栓
拧紧扭矩
2
Nm

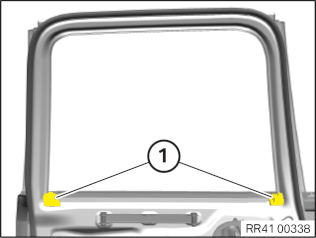

换装膨胀螺母
1
，必要时更新。

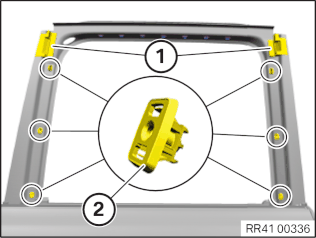

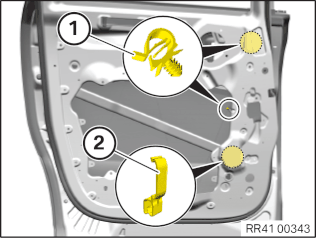

换装夹子
2
和
3
，必要时更新。

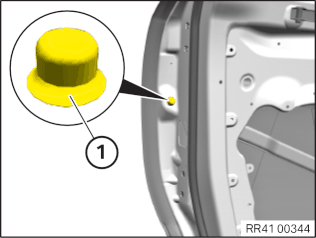

换装橡胶密封圈
1
。
换装导线支架
1
和
2
。
换装护罩
1
。
后续工作
25
–

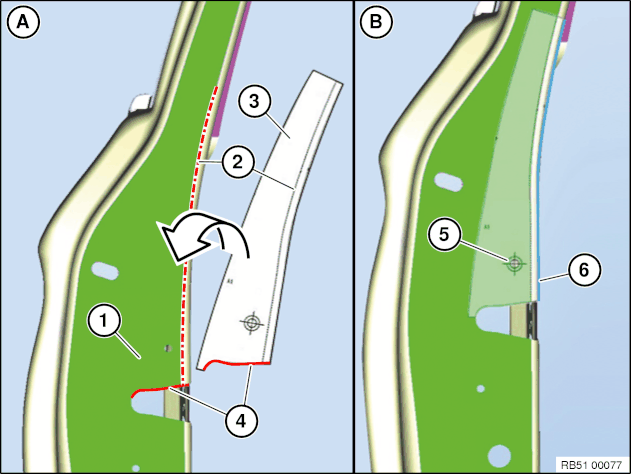

将车门密封条的模板粘贴在车门内板上
注意
附图是示例性的。可能出现细节偏差。
用除胶剂(BMW Group 零件部参考说明)清洁车门内板上的粘结面。
必要时，从模板
1
中分离出已预冲裁的螺栓、反光器等的开口
2
。
将模板粘贴到车门内板上。
在粘结前，将模板
3
对着车门内板
1
。
模板安装边和车门锁切割边缘
4
重叠。
模板上的标记和车门内板的弯折半径
2
重叠。
模板的标记或切边
5
与相应的孔、螺栓连接、反光器等对齐。
粘结后，模板切割边缘与投影的车门内板安装边
6
齐平。
如果必要，对其它模板
1
重复上述工作步骤。
26
–
将密封条安装在后车门上
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
注意
附图是示例性的。可能出现细节偏差。
在粘结区域清除残余粘结剂。
使用清洁剂
R2
清洗粘结面。
消耗性材料
清洁剂 R2
500
ml
83190417324

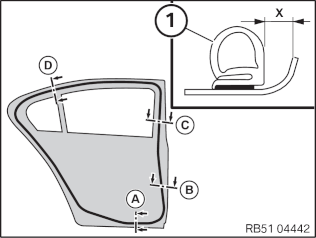

将密封条
1
开口唇向内悬挂于车门上。
将密封条接头在区域
A
中定位。
按如下方式粘贴密封条
1
：
逐步拔下防护膜
根据规定的尺寸（X）或模板校正密封条（1）并轻轻按压
检查密封条(1)的位置，如有必要进行校正
无拉伸或压缩地定位密封条(1)
定位时密封条(1)的垂度最大
30 mm
密封条(1)要始终垂直于粘结面压紧
用拇指用力按压密封条（1）
区域
尺寸 x
A
15 mm
B
10 mm
C
6 mm
D
12 mm
在区域
A
中加工密封条接头，必要时相应截短密封条

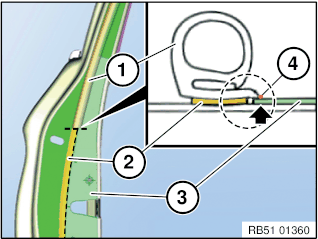

1
。
沿模板
1
定位密封条
3
：
密封条
1
的边缘紧贴在标记
4
（模板
3
） 上。
1 = 密封条
2 = 密封条的粘接条
3 = 模板
4 = 密封条的标记
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
。
车门制动器安装到 C 柱上
螺栓
更换螺栓。
拧紧扭矩
59
Nm
27
–
对后车门进行防腐
注意
附图是示例性的。可能出现细节偏差。
在凹槽区域
1
周遭对车门内板进行防腐处理。
去除溢出的空腔防腐。
28
–
将车门制动器安装到后车门上
将车门制动器
2
穿入车门中并定位。
拧紧螺栓
1
。
车门制动器安装到车门结构上
螺栓
拧紧扭矩
19
Nm
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
。
车门制动器安装到 C 柱上
螺栓
更换螺栓。
拧紧扭矩
59
Nm
29
–
安装后车门的车门拉紧辅助装置马达
穿入车门拉紧辅助装置
1
的马达。
确保导向轴颈
2
正确定位在导向套筒
3
中。
将弓形托架
2
向下移动，直到导向轴颈
4
正确穿入车门拉紧辅助装置马达中。
拧紧螺栓
1
。
弓形托架自动软关系统
螺栓
拧紧力矩
6,8
Nm
连接现有插头
3
并联锁。
将球座
2
定位在车门制动器
3
上并嵌入。
30
–
安装后车门的车门锁
有损坏危险
由于车辆进水造成损坏。
车辆进水会导致部件损坏、功能异常和锈蚀。
注意部件的正确安装。
仅使用未受损的部件。
检查车门锁的密封件是否损坏，必要时更新。
将车门锁
2
和自动软关闭装置驱动装置一起插入车门中。
连接并联锁插头连接
1
。
按顺序
1
-
2
-
3
拧紧螺栓。
车门锁装到车门上
螺栓
拧紧力矩
8
Nm
拧紧螺母
4
。
自动软关闭装置驱动装置安装到车门上
六角螺母
拧紧力矩
4
Nm
连接插头连接
5
。
嵌入操作杆
1
。
31
–
安装车门外把手架梁
注意
附图是示例性的。可能出现细节偏差。
嵌入牵引接头
3
。
嵌入牵引
2
。
扭转并嵌入凸耳
1
。
嵌入电线束。
定位车门外拉手支架并且拧紧螺栓
1
。
穿入电缆束
1
并且连接插头连接。
安装固定装置
2
。
拧紧螺栓
1
。
32
–
安装车门外拉手
注意
附图是示例性的。可能出现细节偏差。
连接插头连接
2
并穿入车门外拉手
1
。
将车门外拉手
1
从后部开始穿入到车门中的极限位置。
将紧固螺栓
2
用专用工具
2 450 364
拧紧在车门外拉手支架上，此时将密封条
1
保持在侧面。
车门把手的紧固螺栓
螺栓
拧紧力矩
2
Nm
定位密封条
1
。
注意，密封条
1
在区域
2
内正确嵌入。
33
–
安装雨伞收纳筒
将雨伞收纳筒
1
穿入车门内并插入套管
2
中。
拧紧螺栓
1
。
雨伞收纳筒安装到后车门上
半圆头埋头螺钉
拧紧力矩
3
Nm
34
–
安装后部电动车窗升降机
将车窗升降器
3
穿入并且定位。
拧紧螺母
2
。
车窗升降机装到车门结构上
六角螺母
拧紧力矩
8
Nm
连接插头
1
并锁紧。
嵌入存在的导线支架。
35
–
安装后部车门玻璃的车窗橡胶密封条
使用合适的润滑剂浸润车窗橡胶密封条
1
。
将车窗橡胶密封条
1
定位在车门框上并且穿入。
36
–
安装后部窗框盖板
穿入并安装窗框护板
3
。
拧紧螺栓
2
。
窗框护板装到窗框上
半圆头埋头螺钉
拧紧力矩
1,8
Nm
用合适的润滑剂浸润车窗橡胶密封条
1
。
将车窗橡胶密封条
1
安装在窗框护板
3
内。
注意车窗橡胶密封条
1
的正确位置。
37
–
安装后部车门玻璃
将车门玻璃
1
扭转后穿入车门框
2
中。
将车门玻璃
1
通过扭转穿入车窗橡胶密封条中。
车门玻璃
1
必须正确位于车窗橡胶密封条中。
将车窗玻璃
1
装入定位板
2
中并联锁。
注意定位板
2
的正确嵌入。
38
–
安装外侧后部窗框盖板
在安装时确保侧窗玻璃
2
被正确地插入窗框盖板
1
中。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
将窗框盖板
2
轻轻地向前按压并且向下穿入。
拧紧螺栓
1
。
安装车窗橡胶密封条
1
。
39
–
安装后部窗框上的装饰框
将装饰框
1
定位在车门密封条
2
上并按入。
确保前部装饰框
1
正确挂入并且正确嵌入在车门密封条
2
中。
提示
必要时用合适的润滑剂浸润车门密封条。
40
–

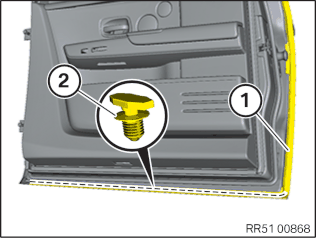

安装外侧后车门的车窗导轨封条
在装配前用适当润滑剂浸润车窗导轨封条
1
。
将车窗导轨封条
1
在车门

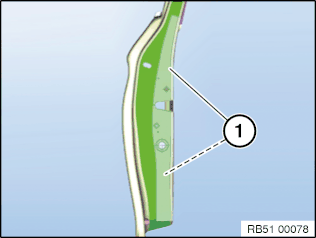

2
上对正并定位。
将车窗导轨封条
1
沿整个长度向下压。
41
–
安装后车门内部的车窗导轨封条
对齐车窗导轨封条
1
并将其插在车门上。
42
–
安装外侧后车门的车窗导轨封条
在装配前用适当润滑剂浸润车窗导轨封条
1
。
将车窗导轨封条
1
在车门
2
上对正并定位。
将车窗导轨封条
1
沿整个长度向下压。
43
–
将盖板装到后部内窗框上
打开侧窗玻璃。
将盖板
1
插到窗框上并且在夹子
2
上嵌入。
将窗框
1
上的盖板正确插入车窗橡胶密封条
2
的接口。
注意盖板
1
在车门密封条中的位置正确。
44
–
安装前车门隔音装置
有更多信息。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
技术信息
关于隔音装置的提示是本维修手册的基础，务必要遵守。
更多信息参见：51 48 ... 粘结车门隔音装置 (SI) 的提示
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 更换前部隔音装置
技术信息
粘结面必须保持干燥、无灰尘、无油脂。粘结区域在清洁后，不能再直接用手触摸。
去除车门
2
上剩余的丁基并清洁粘结区域
1
。
遵守干燥时间 1 分钟。
将 6 mm（BMW Group 零件部参考说明）丁烯卷绳
3
安装到标记
2
（位于隔音装置
1
）上。
◀
▶ 重新安装前部隔音装置
检查隔音装置 是否损坏，必要时替换。
将直径
4 mm
的丁烯卷绳（BMW Group 零件部参考说明）敷设到前车门
2
原始的丁烯卷绳
1
上。
◀
注意密封条
1
的位置。
用暖风机加热丁烯卷绳
1
并用手动辊按压隔音装置
2
四周。
45
–
将中音扬声器装入后车门
定位扬声器
3
。
拧紧螺栓
1
。
扬声器
半圆头埋头螺钉
拧紧力矩
1,8
Nm
螺母
拧紧力矩
1,8
Nm
连接插头连接
2
。
46
–
安装后车门饰件
完全旋入调节元件
1
。
提示
不得拧紧调节元件，必须仍能稍稍转动。
插头连接
2
与车门饰件
1
相连。
嵌入牵引
3
。
将联锁按钮
3
装入车门饰件
1
的导向件中。
将上部车门饰件
1
穿入车窗导轨封条中。
将车门饰件
1
在夹子
2
上嵌入。
拧紧螺栓
2
。
车门饰件安装到车门框架上(臂托)
半圆头埋头螺钉
拧紧力矩
2
Nm
将螺栓
1
插入调节元件中。
旋入螺栓
1
，直至调节元件位于车门饰件上。
拧紧螺栓
1
。
拉槽安装到车门框架上
半圆头埋头螺钉
拧紧力矩
3
Nm
47
–
安装拉手槽的衬里
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
更新拉手槽的衬里
1
。
零件：
拉手槽的衬里
将内衬从拉手槽衬里
1
的粘接条上拔下。
将拉手槽衬里
1
定位在拉手槽中并压紧。
48
–
安装后部车窗升降机开关
检查夹子
1
是否损坏，必要时更换。
夹子
1
不得损坏或缺失。
将插头
1
连接到车窗升降机开关
2
上。
将车窗升降机开关
1
装入车门饰件
2
中。
49
–
安装内部开门器
将车门把手压到缓冲挡块。
将拉线
1
嵌入到车门把手
2
上。
定位开门器
2
。
拧紧螺栓
1
。
开门器安装到车门内板上
M5x10
拧紧力矩
2,1
Nm
连接插头
1
。
嵌入灯
2
。
50
–
在下部后车门上安装盖板
有更多信息。
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
沿着虚线用清理剂
R2
清洁粘结区域。
消耗性材料
清洁剂 R2
500
ml
83190417324
在下部后车门
1
上将盖板嵌入到嵌入件
2
中。
在下部后车门
1
上将盖板粘接条的内衬（防护膜）清除。
在下部后车门
1
上正确定位盖板，并且在虚线区域按压粘接条。
在下部后车门
1
上在卡子
2
上嵌入盖板。
51
–
安装后车门保护条
将保护条
2
定位在固定锁片
3
上并向后移动。
从内部拧紧螺栓
1
。
保护条装到车门上
螺栓
拧紧扭矩
0,7
Nm
52
–
安装后车门侧面保护条
技术信息
关于用胶带粘接部件的提示是本维修手册的基础，请务必遵守。
更多信息参见：51 00 ... 用胶带进行部件粘接的提示
检查夹子
1
是否损坏，必要时进行更换。
更新胶带
2
。
零件：
胶带
将内衬从胶带
3
上揭下。
将侧面保护条
1
定位在夹子
2
上并嵌入。
均匀地按紧侧面保护条
1
。
拧紧螺栓
2
。
侧面保护条装到车门上
螺栓
拧紧扭矩
3,3
Nm
安装塞盖
1
。
