51 16 373
拆卸和安装或更新左或右手套箱盖板锁止件
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
手套箱盖锁止件装到手套箱盖上
螺栓
拧紧扭矩
0,8
Nm
用于
4
手套箱盖安装到手套箱上
螺栓
拧紧力矩
1,2
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
1
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
51 16 373
拆卸和安装或更新左或右手套箱盖板锁止件
一般信息
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
准备工作
1
–
拆卸手套箱盖
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。

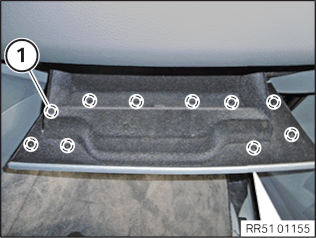

松开螺栓
1
。

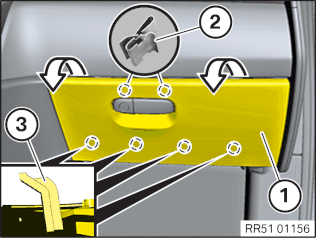

将手套箱盖
1
用专用工具
0 496 569 (00 9 325)
在夹子
2
上松开。
将手套箱盖
1
朝箭头方向从固定凸耳
3
中抽出并且拆卸。
核心任务
2
–
拆下手套箱盖锁止件
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。

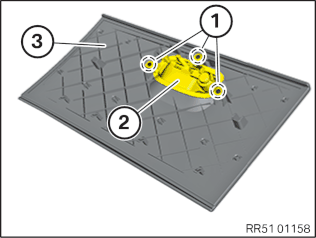

松开螺栓
1
。
将手套箱盖锁止件
2
从手套箱盖
3
上拆卸。
3
–
安装手套箱盖锁扣
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
将手套箱盖锁扣
2
在手套箱盖
3
上定位。
拧紧螺栓
1
。
手套箱盖锁止件装到手套箱盖上
螺栓
拧紧扭矩
0,8
Nm
后续工作
4
–
安装手套箱盖
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
将手套箱盖
1
在固定凸耳
3
上穿入。
将手套箱盖
1
在夹子
2
上定位并且嵌入。
拧紧螺栓
1
。
手套箱盖安装到手套箱上
螺栓
拧紧力矩
1,2
Nm
