41 35 101
更新左后部外围
一般信息
核心任务
1
–

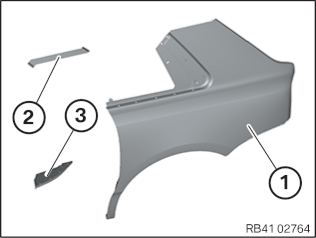

准备需要的新零件
准备好下列新零件（参见电子零件目录 ETK）：
后部侧围
1
焊池支撑
2
侧围成型件
3
准备下列耗材：
材料
数量
粘结剂
K5
(195 ml)
1
盲铆钉
2
冲孔铆钉
N5
32
清洗剂
R1
1
清洗剂
R2
1
密封剂
D2
2
2
–
拆卸左后部外围

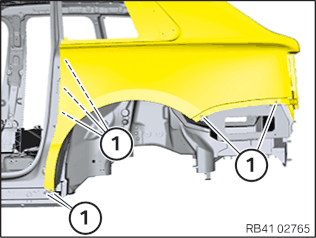

松开螺栓
1
。
松开区域
1
内的盲铆钉。

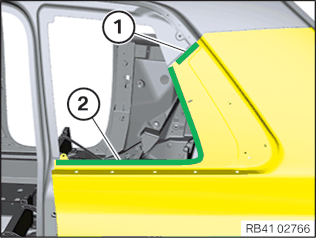

松开区域
2
内的冲压铆钉。
松开区域
1
和
2
中的粘贴连接。

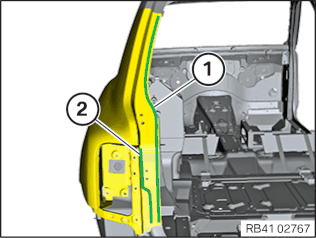

松开区域
1
内的冲压铆钉。
松开区域
1
和
2
中的粘贴连接。

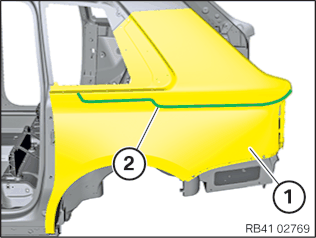

在焊缝
2
下方大约
5 mm
处划线标记切割位置
1
并且切割。只切割外部板材。

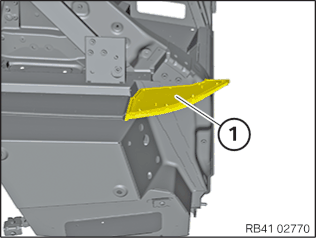

不要损坏焊池支撑
3
。
将侧围
1
在区域
2
中用暖风机加热并且松脱。
取下侧围
1
。
拆除成型件
1
。
3
–
准备新零件的安装

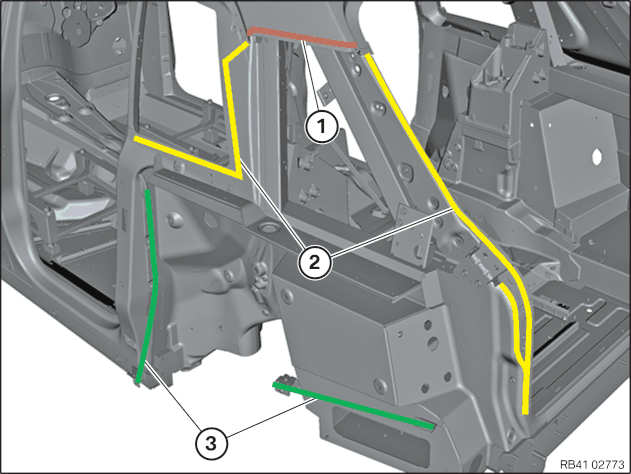

接合技术概述
1
焊接
2
粘接与盲铆接和冲压铆接配合
3
螺接

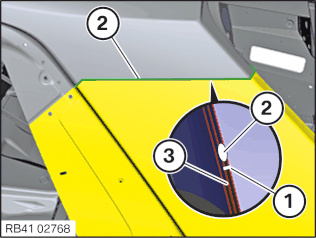

在区域
1
中修剪突出的泡沫材料。
将侧围
1
配合车门和尾门一起装配。

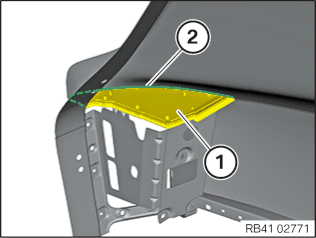

为焊接准备好分离切割
2
。
接合技术
车身准备工作
新零件准备工作
焊接
磨出金属光泽
磨出金属光泽

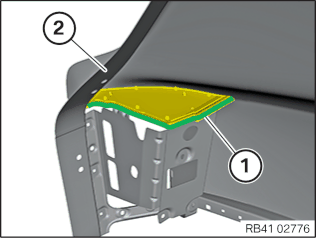

对车身和新零件之间的所有连接部位
1
做好准备，以便粘结。
接合技术
车身准备工作
新零件准备工作
粘结
1.使用清洗剂 R2 清除粘结面上的粗大污物。
1.使用清洗剂 R2 清除粘结面上的粗大污物。
2.用清洁剂 R1 进行清洁
2.用清洁剂 R1 进行清洁
3.粘结面打磨出金属光泽
不要
磨削粘结面
4.用清洁剂 R1 进行清洁
消耗性材料
清洁剂 R1
100
ml
,
瓶
83192211217
消耗性材料
清洁剂 R2
500
ml
83190417324

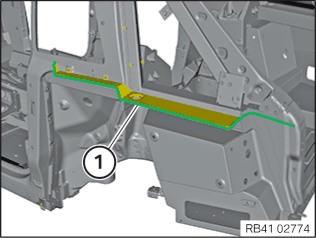

将成型件
1
嵌入后部侧围中，并且在区域
2
中用密封剂
D2
粘贴。
消耗性材料
密封剂 D2 (焊缝密封剂，可刷涂)
310
ml
83422409986
4
–
安装左后部外围
在空腔密封件
1
上涂敷密封剂
D2
。
消耗性材料
密封剂 D2 (焊缝密封剂，可刷涂)
310
ml
83422409986
将密封剂
D2
涂覆在侧围
2
上的空腔密封件
1
上。
提示
另外将密封剂涂覆在车身上以实现紧密连接。
消耗性材料
密封剂 D2 (焊缝密封剂，可刷涂)
310
ml
83422409986
在区域
1
内涂敷粘结剂
K5
。
粘结剂
车身粘结剂 K5
195
ml
83192157298
和另一个人一起安装并固定侧围。
借助程序
P2
用几个焊点将侧围
1
粘在切割位置
2
。
拧紧螺栓
1
。
后部外围安装在后部外围支架上
螺栓 M6x12
拧紧扭矩
8
Nm
在区域
1
内放置 2 个盲铆钉。
消耗性材料
盲铆钉（钢制）
Ø 4.8 mm
；夹紧范围
2-6 mm
；头径
13 mm
07147230840
在区域
2
内使用 12 个冲压铆钉固定侧围。
消耗性材料
冲孔铆钉 N5
Ø 5 mm
；
长度 5 mm
83192158079
在区域
1
内放置 20 个冲孔铆钉。
消耗性材料
冲孔铆钉 N5
Ø 5 mm
；
长度 5 mm
83192158079
粘贴在区域
2
内。
使用程序
P1
将侧围
1
焊接在切割位置
2
。
冷却后对准并打磨焊缝。
