63 12 152
更换右侧 LED 大灯 （激光大灯）

工作概述

附加信息

维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件

拧紧力矩概述

用于 9
前车灯电子设备
螺栓 40x12
1.5 Nm
用于 10
大灯固定件安装到支撑架上
螺栓
拧紧扭矩
8 Nm
用于 10
大灯安装到大灯固定件上
螺栓
拧紧扭矩
6 Nm
用于 10
安装到前部车身上
螺栓
拧紧扭矩
8 Nm
用于 11
保险杠安装到侧围上
螺栓 M6X18
拧紧力矩
5 Nm
用于 11
底板饰件安装到保险杠上
螺栓
拧紧力矩
2,6 Nm
用于 12
轮罩盖
塑料螺母
拧紧力矩
2,6 Nm
用于 12
轮罩盖板拧紧到车身上
螺栓 M6x20
拧紧力矩
7,6 Nm
用于 12
轮罩盖
螺栓
拧紧力矩
2,6 Nm
用于 13
制动盘安装到前轮毂上
M8
拧紧扭矩
16 Nm
用于 13
制动盘安装到后轮毂上
M8
拧紧扭矩
16 Nm
用于 13
车轮螺栓
M14
旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。
用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。
以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。
拧紧扭矩
140 Nm
检查
140 Nm
用于 14
散热器格栅盖板安装到车身上
螺栓 M5
拧紧力矩
6 Nm

专用工具概述

0 490 539 (00 9 322)
装配楔
用于 5
GRSW0093-10
概述
应用 （粘结剂用楔形件）
包含在工具/组件中 0 490 527
存放位置 单独
更新，通过
搭配
维修信息号 01 07 09 (530)
0 492 518 (36 1 300)
适配器
用于 5
GRSW3613-00
概述
应用 (车轮螺栓接口组件) 于松开和拧紧车轮螺栓。零件可通过电子零件目录订购，也见各个适配接口的备注文本。
包含在工具/组件中
存放位置 单独
更新，通过
搭配
维修信息号 01 27 04 (167)
组成部分
项号 BMW 订货号 更新，通过 名称 搭配
6 0 495 221 (36 1 323)
车轮螺栓
(代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
6 0 495 222 (36 1 324)
车轮螺栓
(代码 31) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
6 0 495 223 (36 1 325)
车轮螺栓
(代码 32) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
6 0 495 224 (36 1 326)
车轮螺栓
(代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
6 0 495 225 (36 1 327)
车轮螺栓
(代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
6 0 495 226 (36 1 328)
车轮螺栓
(代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
6 0 495 227 (36 1 329)
车轮螺栓
(代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
6 0 495 228 (36 1 331)
车轮螺栓
(代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
6 0 495 229 (36 1 332)
车轮螺栓
(代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
6 0 495 230 (36 1 333)
车轮螺栓
(代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
6 0 495 231 (36 1 335)
补充
不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。（用于车轮螺栓接口组件的补偿套件 36 1 300），组成：36 1 323 代码 30、36 1 324 代码 31、36 1 325 代码 32、36 1 326 代码 33、36 1 327 代码 34、36 1 328 代码 35、36 1 329 代码 36、36 1 331 代码 37、36 1 332 代码 38、36 1 333 代码 40、36 1 336 布置图标签
6 0 495 232 (36 1 336)
标签
（标签）布置图，不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
6 0 495 233 (36 1 339)
箱子
（箱子）包括布置图标签，不再以单件形式发货。
2 0 492 519 (36 1 301)
车轮螺栓
(代码 11) 可通过电子零件目录使用零件号码 36 13 1 181 241 单独订购。
2 0 492 520 (36 1 302)
车轮螺栓
(代码 12) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 242
2 0 492 521 (36 1 303)
车轮螺栓
(代码 13) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 243
2 0 492 522 (36 1 304)
车轮螺栓
(代码 14) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 244
2 0 492 523 (36 1 306)
车轮螺栓
(代码 16) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 246
2 0 492 524 (36 1 307)
车轮螺栓
(代码 17) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 247
2 0 492 525 (36 1 308)
车轮螺栓
(代码 18) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 248
2 0 492 526 (36 1 309)
车轮螺栓
(代码 19) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 249
2 0 492 527 (36 1 311)
车轮螺栓
(代码 20) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 250
2 0 492 528 (36 1 312)
车轮螺栓
(代码 31) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 544
2 0 492 529 (36 1 313)
车轮螺栓
(代码 32) 12/2004 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 545
2 0 492 530 (36 1 314) 0 495 224
车轮螺栓
（代码 33），2004 年 12 月由 36 1 326 代替。（0 495 224），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 531 (36 1 315) 0 495 225
车轮螺栓
（代码 34）2004 年 12 月由 36 1 327 代替。（0 495 225），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 532 (36 1 316) 0 495 226
车轮螺栓
（代码 35），2004 年 12 月由 36 1 328 代替。（0 495 226），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 533 (36 1 317) 0 495 227
车轮螺栓
（代码 36），2004 年 12 月由 36 1 329 代替。（0 495 227），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 534 (36 1 318) 0 495 228
车轮螺栓
（代码 37），2004 年 12 月由 36 1 331 代替。（0 495 228），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 535 (36 1 319) 0 495 229
车轮螺栓
（代码 38）2004 年 12 月由 36 1 332 代替。（0 495 229），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 536 (36 1 321) 0 495 221
车轮螺栓
（代码 39）代码 30，2004 年 12 月由 36 1 323 代替。（0 495 221），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
2 0 492 537 (36 1 322) 0 495 230
车轮螺栓
（代码 40），2004 年 12 月由 36 1 333 代替。（0 495 230），不再以单件形式发货。只能订购成套专用工具 83 30 0 492 518（专用工具号码 36 1 300）或通过计算机管理零件目录订购。
10 0 493 534 (36 1 305)
车轮螺栓
(代码 15) 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 245
2 344 011
工具
用于 13
GRSW-2344011
概述
应用 工具（轮毂接触刷），用于清洁轮辋（车轮着地面）与轮毂的连接。
包含在工具/组件中
存放位置
更新，通过
搭配
维修信息号 08 08 12 (872)
备用工具:
0 495 221 (36 1 323)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代号 30) 代码 39 能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 1 181 259
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 224 (36 1 326)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代码 33) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 546
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 225 (36 1 327)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代码 34) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 765 547
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 226 (36 1 328)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代码 35) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 340
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 227 (36 1 329)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代码 36) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 341
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 228 (36 1 331)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代码 37) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 342
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 229 (36 1 332)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代码 38) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 343
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号
0 495 230 (36 1 333)
车轮螺栓
用于 5
GRSW3613-00
概述
应用 (代码 40) 带对中孔，能够以单件形式发货 (参见电子零件目录)，零件号码 36 13 6 762 344
包含在工具/组件中 0 492 518
存放位置
更新，通过
搭配
维修信息号

概览：标准工具

技术数据概述

概览：消耗材料

更多信息

一般维修提示 用于
63 12 ...   对于美规：在调整大灯之后安装水平塞子
19
63 12 ...   对于美规：在调整大灯之前移除水平塞子
19
维修手册 用于
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   拆下和连接蓄电池负极导线（插件式混合动力电动车辆）
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   断开和连接蓄电池负极导线（所有蓄电池负极导线）
1 17
61 20 900   连接和断开蓄电池负极导线
1 17
61 20 900   连接和断开蓄电池负极导线
1 17

零件

附加信息

63 12 152
更换右侧 LED 大灯
（激光大灯）
一般信息
警告
升降台操作不当可能导致车辆从升降台上滑出。
有致命伤害危险！
注意用升降台抬起车辆的安全提示。
更多信息参见：00 ... 用升降台抬起车辆。
准备工作
1 –
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2 –
拆卸车前盖密封条
将车前盖密封条 1 小心地拔下并且拆下。
3 –
拆卸发动机室内的盖板
松开膨胀铆钉 1 。
拆卸发动机室内的盖板 2 。
4 –
拆卸散热器格栅盖板
松开螺栓 1 。
将散热器格栅盖板 1 在夹子 2 处松开。
将散热器格栅盖板 1 在区域 3 中的锁止凸耳上松脱并拆卸下来。
5 –
拆下左前和右前车轮
注意
在左侧和右侧执行的工作步骤。
▶ 拆下车轮
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
将轮毂盖 1 用塑料楔 0 490 539 (00 9 322) 撬出。
当同时拆卸几个车轮时，应用粉笔在每只轮胎上标记各个轮胎是安装在哪个车桥、哪一侧的。
以交叉方式松开车轮螺栓(箭头)并拆下车轮。
松开和拧紧带安全代码的车轮螺栓时，必须使用工具套件 0 492 518 (36 1 300) （车轮螺栓接口套件）中合适的接口装置。
◀
6 –
拆卸前部轮罩盖的前部部件
注意
为了更清楚概览：示意图中有部分部件已隐藏。
松开螺母 1 。
松开螺栓 2 。
松开螺栓（箭头）。
拆卸前轮罩盖的前部部件 3 。
7 –
拆下前部保险杠饰件
松开螺栓 1 。
注意
在右侧和左侧执行的工作步骤。
松开螺栓 1 。
将电缆束 (PDC) 1 从固定装置 2 中松开。
解除联锁并脱开插头连接 3 。
将保险杠饰件 1 在区域 2 在卡子上松开并且和一名辅助人员一起取下。
核心任务
8 –
拆下右大灯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下大灯
用胶带保护工作范围 1 内的大灯和车身。
解除联锁并脱开插头连接 1 。
松开螺栓 1 。
标记螺栓 1 在支架 2 上的位置。
松开螺栓 1 。
松开支架 2 并置于一侧。
技术信息
与辅助人员一起执行下列工作步骤。
让一名辅助人员将大灯 3 保持在所处位置。
松开螺栓 1 。
松开螺栓 2 。
向前抽出并拆卸大灯 3 。
◀
9 –
换装前车灯电子设备控制单元
▶ 拆卸前车灯电子设备控制单元

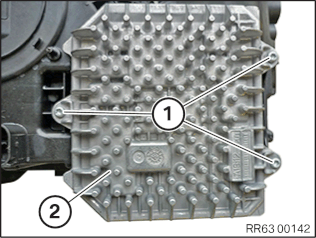

松开螺栓 1 。
将前车灯电子设备控制单元 2 从大灯中拉出。

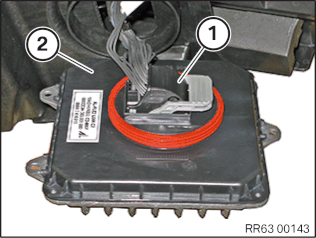

解除联锁并脱开插头 1 。
拆卸前车灯电子设备控制单元 2 。
◀
▶ 安装前车灯电子设备控制单元

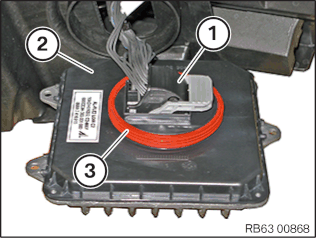

检查前车灯电子设备控制单元 2 上的密封件 3 是否损坏，必要时进行更换。
连接插头 1 并锁紧。
在大灯中定位前车灯电子设备控制单元 2 。
拧紧螺栓 1 。
前车灯电子设备
螺栓 40x12
1.5 Nm
◀
10 –
安装右大灯：
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装大灯
技术信息
与辅助人员一起执行下列工作步骤。
从前方穿入并正确定位大灯 3 。
必须让一名辅助人员将大灯保持在所处位置。
将螺栓 1 略微拧紧。
将螺栓 2 略微拧紧。
定位支架 2 。
按照所标记的安装位置定位螺栓 1 和 2 。
拧紧螺栓 1 和 2 。
大灯固定件安装到支撑架上
螺栓
拧紧扭矩
8 Nm
拧紧螺栓 1 。
大灯安装到大灯固定件上
螺栓
拧紧扭矩
6 Nm
在标记区域保持 2 mm 的间隙尺寸装配大灯 3 。
拧紧螺栓 1 。
安装到前部车身上
螺栓
拧紧扭矩
8 Nm
拧紧螺栓 2 。
安装到前部车身上
螺栓
拧紧扭矩
8 Nm
连接插头 1 并锁紧。
撕下工作范围 1 内的胶带。
◀
后续工作
11 –
安装前部保险杠饰件
和一名辅助人员一起在车辆上定位保险杠饰件 1 。
将保险杠饰件 1 在区域 2 嵌入到卡子上。
注意
在右侧和左侧执行的工作步骤。
拧紧螺栓 1 。
保险杠安装到侧围上
螺栓 M6X18
拧紧力矩
5 Nm
连接插头 3 并锁紧。
将电缆束 1 嵌入固定装置 2 中。
拧紧螺栓 1 。
底板饰件安装到保险杠上
螺栓
拧紧力矩
2,6 Nm
12 –
安装前部轮罩盖的前部部件
注意
为了更清楚概览：示意图中有部分部件已隐藏。
定位前部轮罩盖的前部部件 3 。
拧紧螺母 1 。
轮罩盖
塑料螺母
拧紧力矩
2,6 Nm
拧紧螺栓 2 。
轮罩盖板拧紧到车身上
螺栓 M6x20
拧紧力矩
7,6 Nm
拧紧螺栓 (箭头)。
轮罩盖
螺栓
拧紧力矩
2,6 Nm
13 –
安装左前和右前车轮
注意
在左侧和右侧执行的工作步骤。
▶ 装上车轮
▷ 清洁制动盘和轮辋之间的接触面
技术信息
制动盘和轮辋之间的接触面必须洁净、无油和无油脂。否则在随后的时间点有车轮松动的危险。
用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。
不允许用冲击式螺丝起子操作专用工具 2 344 011 。
清除接触面上的油脂。
消耗性材料
通用清洁器
20 l ,
罐
83192360981
如果在车轮螺栓孔区域内有油脂残余物，应拆卸并清洁制动盘。
用钻孔机和专用工具 2 344 011 清除接触面上的污垢、油脂残余物和锈蚀。
不允许用冲击式螺丝起子操作专用工具 2 344 011 。
清除接触面上的油脂。
消耗性材料
通用清洁器
20 l ,
罐
83192360981
检查制动盘固定螺栓 1 位置是否固定。
制动盘的固定螺栓 1 不 允许在制动盘和轮辋之间的接触面 2  上突出。
制动盘安装到前轮毂上
M8
拧紧扭矩
16 Nm
制动盘安装到后轮毂上
M8
拧紧扭矩
16 Nm
在轮辋中的车轮中心对中件 1 上薄薄地涂一层油脂。
消耗性材料
制动摩擦衬块涂膏
* TU = Trade Unit。TU号码不可订购！仅用于清算目的。
3 g ,
袋
83192158851
100 g ,
管
83192158852
5 g ,
TU*
83230140233
◁
技术信息
在任何情况下都不得使用冲击式螺丝起子或电动旋具旋入和拧紧车轮螺栓。
轮辋必须均匀地紧贴在制动盘上。
使用非原装 BMW 车轮螺栓/轮辋时，由于收缩性可能需要拧紧车轮螺栓（注意制造商资料）。
不要在新的车轮螺栓上涂机油。
清洗车轮螺栓。
检查车轮螺栓和螺纹是否损坏，必要时更新车轮螺栓。
更新生锈的车轮螺栓。
零件： 车轮螺栓
定位车轮，使阀门（箭头）朝下。
如下拧紧车轮螺栓（箭头）：
以对角方式手动旋入车轮螺栓。
以对角方式手动均匀拧紧车轮螺栓，以便轮辋定心。
用扭力扳手以对角方式拧紧车轮螺栓。
再次以对角方式拧紧所有车轮螺栓并检查。
车轮螺栓
M14
旋入车轮螺栓并用手交叉均匀拧紧，以便对中轮辋。
用一个校准好的扭力扳手按规定的拧紧力矩交叉拧紧车轮螺栓。
以相同顺序检查全部车轮螺栓或重新拧紧至规定的拧紧力矩。
拧紧扭矩
140 Nm
检查
140 Nm
安装轮毂盖 1 。
◀
14 –
安装散热器格栅盖板
检查区域 1 的锁止凸耳和区域 2 的夹子是否损坏，必要时更换。
定位散热器格栅盖板 1 并在区域 3 的锁止凸耳上嵌入。
将散热器格栅盖板 1 嵌入夹子 2 。
拧紧螺栓 1 。
散热器格栅盖板安装到车身上
螺栓 M5
拧紧力矩
6 Nm
15 –
安装发动机室内的盖板
定位发动机室内的盖板 2 。
固定膨胀铆钉 1 。
16 –
安装车前盖密封条
定位并且按压车前盖密封条 1 。
17 –
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
18 –
编程/设码控制单元
前提
更换组件。
技术信息
为了避免编程/设码错误，使用最新软件版本。
蓄电池电压在编程期间不得低于 13.0 V。
只使用 BMW 推荐的低压车载网络充电器。
技术信息
对于电动车或混合动力汽车，在编程/设码时 无需关闭高压系统。
高压系统由编程系统自动关闭。
将蓄电池充电器连接到车辆上。
将编程系统与车辆连接。
确定措施计划。
接受措施计划，完整处理。
取决于返工列表，必要时将维修车间系统与车辆连接。
进行车辆测试。
删除故障代码存储器。
注意有关车间系统中编程的信息和用户文档中的相应提示。
等候完整完整编程/设码。
将编程系统从车辆上脱开。
将蓄电池充电器从车辆上脱开。
19 –
调整大灯
有更多信息。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
拆卸盖板 1 。
使用大灯调节调整螺钉拆卸饰盖。
通过调整螺钉 1 进行高度调整。
对于美规： 仅当侧向调节用调整螺钉上的塞子缺失或者损坏的情况下，才对侧向调节进行调整。
必要时拆除损坏的塞子（参见更多信息）。
通过调整螺钉进行侧向调整。
对于美规： 如果已检查或修正侧向调节：更新塞子并且 无损坏地 按压入侧向调节用调整螺钉中（参见更多信息）。
安装盖板 1 。
用于
