33 32 729
更新转向节/轮架 （轮架已拆下）
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
2
车轮轴承安装到轮架上
M12
更新球形端面螺栓。
对角交叉拧紧球头螺栓。
必须严格遵守拧紧顺序，并且同时在所有球头螺栓上执行！
接合力矩
20
Nm
预紧力
140
Nm
松开所有的螺栓。
最大 45
°
接合力矩
120
Nm
转角
90
°
用于
2
轮架上的垂直加速传感器
M6
更换螺栓。
10
Nm
用于
2
轮架上的车轮转速传感器支架
M6
更换螺栓。
拧紧扭矩
11.8
Nm
用于
3
后部轮架处的制动保护板
更换螺栓。
拧紧扭矩
12
Nm
专用工具概述

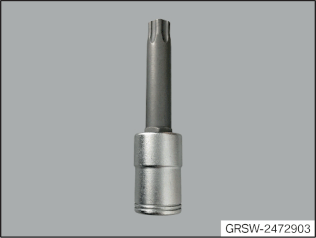

2 472 903
套筒扳手
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
维修手册
用于
| 33 32 131 拆卸和安装一个转向节/轮架（无需底盘测量的工时规定） |
零件
附加信息
33 32 729
更新转向节/轮架
（轮架已拆下）
（轮架已拆下）
有更多信息。
一般信息
前提
轮架已拆下。
参见更多信息。
准备工作
1
–

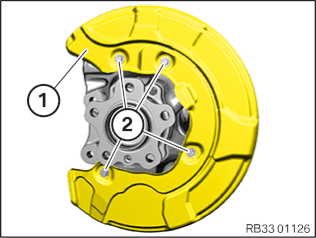

拆卸后部制动保护板
松开螺栓
2
。
取下制动保护板
1
。
核心任务
2
–
更换轮架
松开螺栓
2
。
取下垂直加速传感器
1
。
松开螺栓
3
。
拆下支架
4
。
用专用工具
2 472 903
松开球头螺栓 (箭头)。
拆卸车轮轴承
1
。
更换轮架
2
。
零件：
轮架
针对车轮轴承上的球头螺栓切削螺纹。

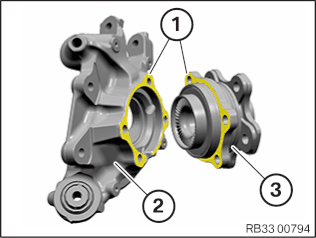

清洁轮架
2
和车轮轴承
3
的接触面
1
。
接触面
1
必须洁净且无油脂。
将车轮轴承
1
定位在轮架上。
更换球头螺栓 (箭头)。
零件：
球头螺栓
用专用工具
2 472 903
拧紧球头螺栓（箭头）。
车轮轴承安装到轮架上
M12
更新球形端面螺栓。
对角交叉拧紧球头螺栓。
必须严格遵守拧紧顺序，并且同时在所有球头螺栓上执行！
接合力矩
20
Nm
预紧力
140
Nm
松开所有的螺栓。
最大 45
°
接合力矩
120
Nm
转角
90
°

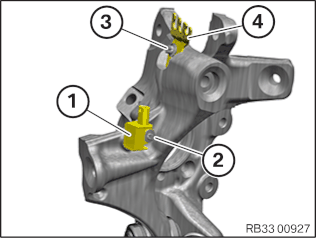

将垂直加速传感器
1
定位到轮架上。
拧紧螺栓
2
。
轮架上的垂直加速传感器
M6
更换螺栓。
10
Nm
定位支架
4
。
更新螺栓
3
。
零件：
螺栓
拧紧螺栓
3
。
轮架上的车轮转速传感器支架
M6
更换螺栓。
拧紧扭矩
11.8
Nm
后续工作
3
–
安装后部制动保护板
安装制动保护板
1
。
更新螺栓
2
。
零件：
螺栓
放上并拧紧螺栓
2
。
后部轮架处的制动保护板
更换螺栓。
拧紧扭矩
12
Nm
3332131
4
–
拆卸和安装一个转向节/轮架（无需底盘测量的工时规定）
