61 21 065
拆卸和安装车载网络支持系统的蓄电池
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
6
夹紧轨固定装置安装到支架上
组合螺栓M8X30
拧紧力矩
12
Nm
用于
6
蓄电池正极导线安装到电池上
法兰螺母
拧紧力矩
5
Nm
用于
6
蓄电池负极导线连接到蓄电池上
法兰螺母
拧紧力矩
5
Nm
用于
10
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
专用工具概述
0 493 441 (61 6 060)
起拔器
用于
2
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 494 704 (61 6 061) |
基体
|
||
| 2 | 0 494 705 (61 6 062) |
爪
（左/右爪） |
||
| 3 | 0 494 706 (61 6 063) |
主轴
|
||
| 4 | 0 494 707 (61 6 064) |
压块
|
概览：标准工具
技术数据概述
用于
10
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
概览：消耗材料
更多信息
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
| 61 20 900 连接和断开蓄电池负极导线 |
1
11
|
零件
附加信息
61 21 065
拆卸和安装车载网络支持系统的蓄电池
一般信息
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。
准备工作
1
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
2
–
拆下两根刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆下刮水臂
拆下饰盖
1
。
松开螺母
2
。
将刮水臂
1
用专用工具
0 493 441 (61 6 060)
拔下。
◀
3
–
拆卸后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸后部发动机室盖板
将锁止件
1
转动90°。
取下盖板
3
并且在区域
2
拔下排液管。
◀
4
–
拆下风窗框板盖板
从侧向开始向上拔下风窗框板盖板盖板
1
。
核心任务
5
–
拆卸车载网络支持电池
警告
对 12 V 车载网络执行维修工作。
短路危险！火灾危险！
确保
没有任何充电器
连接到发动机室内的外部启动接线柱上。
断开蓄电池上的蓄电池负极导线。
对于辅助电池：断开所有辅助电池的蓄电池负极导线。

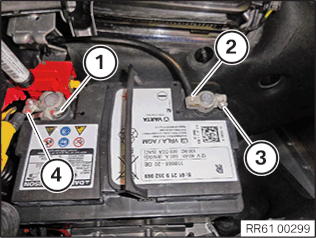

松开螺母
3
并将蓄电池负极导线
2
置于一侧。
取下正极接线端的护罩。
有损坏危险
蓄电池接线柱、安全蓄电池接线柱或智能型蓄电池传感器 (IBS) 损坏。
蓄电池接线柱损坏可能导致车载电路功能异常或失灵。
通过小心地来回移动蓄电池接线柱拔下蓄电池接线柱。不要用工具取下。
松开螺母
1
并取下蓄电池正极导线。
警告
蓄电池接线柱未受保护。
短路危险！火灾危险！
遮盖车辆电池。
将蓄电池正极导线
4
置于一侧。

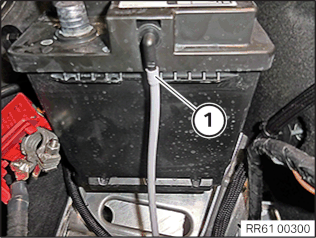

拔下排气管
1
。

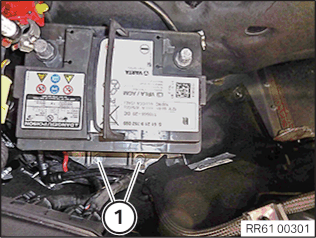

松开蓄电池支架
1
的螺栓，取出电池。
6
–
安装车载网络支持电池
定位电池并拧紧蓄电池支架的螺栓
1
。
夹紧轨固定装置安装到支架上
组合螺栓M8X30
拧紧力矩
12
Nm
固定排气管路
1
。
将蓄电池正极导线
4
接合在正极上，并拧紧螺母
1
。
蓄电池正极导线安装到电池上
法兰螺母
拧紧力矩
5
Nm
将蓄电池负极导线
2
接合在负极上，并拧紧螺母
3
。
蓄电池负极导线连接到蓄电池上
法兰螺母
拧紧力矩
5
Nm
后续工作
7
–
检查电池的通气口
警告
排气。
受伤危险！有爆炸危险！
正确布置通气口。
正确敷设排气管。
技术信息
电池有两个相对的通气口：
通气口 (1) 必须用塞子正确封闭。
在另一个通气口 (2) 处必须正确连接和敷设排气管 (3)。
检查
检查通气口
1
是否正确地用一个塞子封闭。
结果
塞子缺失。
措施
将通气口
1
用塞子正确封闭。
检查
检查在通气口
2
上是否正确连接了排气管
3
。
结果
排气管
3
未正确连接。
措施
在通气口
2
上正确连接排气管
3
。
检查
检查排气管
3
是否以一定的落差朝外铺设（
不要形成虹吸
）。
结果
排气管
3
如右图所示未正确铺设。
措施
如中间插图所示正确铺设排气管
3
。
8
–
安装风窗框板盖板
检查刮水器轴套管
1
是否损坏，必要时更换。
注意套管
1
在刮水器轴上处于正确位置。
从侧门开始将风窗框板盖板
1
压入上部密封唇。
9
–
安装后部发动机室的两个盖板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装后部发动机室盖板
将排液管在区域
2
中插上并且将后部发动机室的饰盖
3
定位。
将锁止件
1
转动90°。
◀
10
–
安装两个刮水臂
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装刮水臂
有损坏危险
刮水器托架损坏。
在不使用专用工具拆卸刮水臂时，刮水器托架可能会断裂。
只允许用所描述的专用工具拆下刮水臂。
不要
撬下刮水臂，否则刮水器托架可能会在用于行人保护的标准断裂位置断开。
技术信息
在装配刮水臂前，通过按下转向柱开关置于正确的转向位置。
将刮水臂
1
插在刮水器轴
2
上。
将刮水臂
1
及刮水器刮片正确地定位至前窗玻璃上的标记
2
处。
必须遵守刮水器刮片和标记
2
之间允许的间距。
前窗玻璃上刮水器刮片的位置
刮水器刮片和前窗玻璃标记之间的距离
0
-5
+5
+
-
mm
拧紧螺母
2
。
刮水臂安装到刮水器连杆上
组合六角螺母
拧紧力矩
35
Nm
放上饰盖
1
。
◀
11
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
