拆卸和安装/更换左前带锁扣总成的安全带

工作概述

附加信息

维修手册

拧紧力矩

特殊工具

标准工具

技术数据

工作液

更多信息

零件

拧紧力矩概述

用于 3

座椅机械机构上的带锁扣总成的安全带

更换螺栓。

8 Nm

用于 4

车身上的前部座椅

圆柱头螺钉

拧紧力矩

42 Nm

用于 4

固定片装到座椅机械机构上

半圆头埋头螺钉

拧紧力矩

42 Nm

专用工具概述

概览：标准工具

技术数据概述

概览：消耗材料

更多信息

72 00 ... 关于处理气体发生器部件的安全规定

1 4

61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆）	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线）	1 4
61 20 900 连接和断开蓄电池负极导线	1 4
61 20 900 连接和断开蓄电池负极导线	1 4

零件

附加信息

72 11 255

拆卸和安装/更换左前带锁扣总成的安全带

一般信息

准备工作

1 –

拆下前部座椅

有更多信息。

警告

燃爆式部件。

有致命伤害危险！

只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。

替换受损或掉落的部件。

更多信息参见：72 00 操作气体发生器部件的安全规定。

将前部座椅向前和向上调整到底。

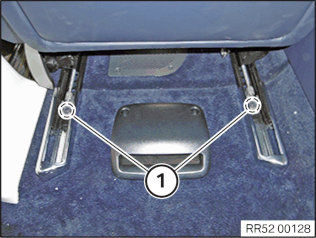

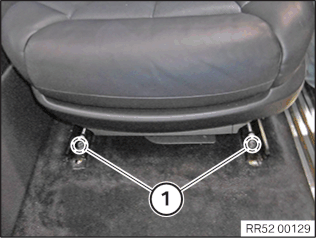

松开螺栓 1 。

抽出固定片 2 。

松开螺栓 1 。

将前部座椅向后调。

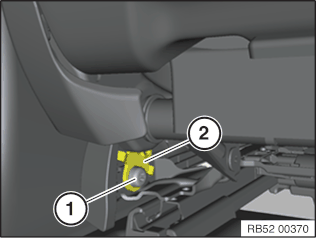

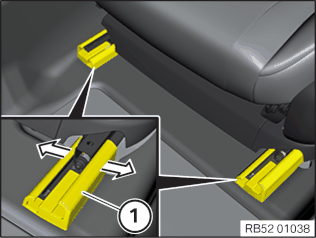

从侧面脱开盖板 1 并向前取下。

松开螺栓 1 。

▶ 断开所有蓄电池负极导线

有更多信息。

参见更多信息。

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

拆下和连接蓄电池负极导线（插件式混合动力电动车辆）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

断开和连接蓄电池负极导线（所有蓄电池负极导线）

6120900

1 –

连接和断开蓄电池负极导线

6120900

1 –

连接和断开蓄电池负极导线

◀

有损坏危险

划伤。

工具和边缘锋利的部件可能会导致划伤。

保护工作范围。

小心地操作工具和部件。

用保护罩盖遮盖车门槛。

将前部座椅 1 向后调整。

脱开区域 2 中的插头连接。

有损坏危险

较重的部件。

较重的部件可能导致人员受伤和损坏。

由一名或多名辅助人员拆卸和安装较重的部件。

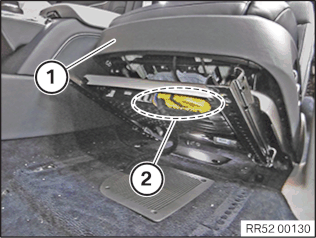

在辅助人员帮助下取出前部座椅 1 。

核心任务

2 –

拆卸前部带锁扣总成的安全带

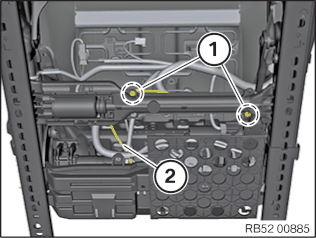

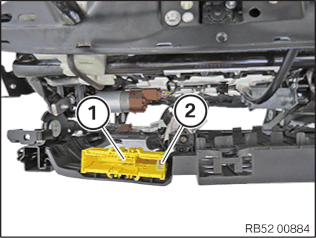

松开插头外壳 1 。

将插头 2 从插头外壳 1 中松脱。

松开导线支架 1 。

抽出电缆 2 。

松开导线支架 1 。

松开螺栓 2 。

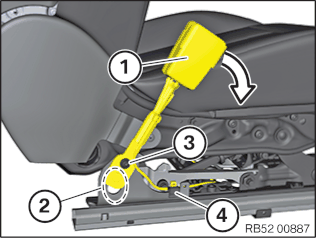

沿箭头方向将带锁扣总成的安全带 3 向后折叠，并从区域 4 中抽出。

3 –

安装前带锁扣总成的安全带

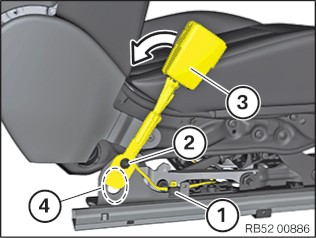

将带锁扣总成的安全带 1 在区域 2 内插入并沿箭头方向向前折叠。
