72 11 390
拆卸和安装/更换左后带锁扣总成的安全带
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
3
车身上的带锁扣总成的安全带
M12x20
66
Nm
用于
4
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
专用工具概述
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
零件
附加信息
72 11 390
拆卸和安装/更换左后带锁扣总成的安全带
一般信息
准备工作
1
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。

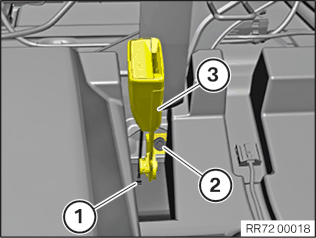

核心任务
2
–
拆卸后部带锁扣总成的安全带
解除联锁并脱开插头连接
1
。
松开螺栓
2
。
向前抽出带锁扣总成的安全带
3
。
3
–
安装后部带锁扣总成的安全带
技术信息
为防止错误安装，部件已设码。
穿入带锁扣总成的安全带
3
。
拧紧螺栓
2
。
车身上的带锁扣总成的安全带
M12x20
66
Nm
连接插头
1
并锁紧。
后续工作
4
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
