72 12 060
拆卸和安装 / 更换左或右头部安全气囊
工作概述
附加信息
维修手册
拧紧力矩
特殊工具
标准工具
技术数据
工作 液
更多信息
零件
拧紧力矩概述
用于
27
头部安全气囊安装到车身上
六角螺母
拧紧力矩
8
Nm
用于
27
头部安全气囊安装到车身上
半圆头埋头螺钉
拧紧力矩
8
Nm
用于
27
头部安全气囊安装到车身上
平头螺栓 M5x12
拧紧力矩
4,6
Nm
用于
31
44
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
用于
31
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
用于
32
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
用于
36
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
用于
40
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
用于
43
车顶功能中心 (FZD)
螺栓
拧紧扭矩
1,2
Nm
用于
48
遮阳板安装到白车身上
圆柱头螺钉
拧紧力矩
1,4
Nm
用于
49
遮阳板安装到车身上
拧紧扭矩
2,3
Nm
专用工具概述
0 496 569 (00 9 325)
装配楔
用于
1
8
11
14
概述
| 应用 |
|
| 包含在工具/组件中 | 0 490 527 |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
0 493 687 (00 9 340)
拆卸辅助工具
用于
6
7
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
组成部分
| 项号 | BMW 订货号 | 更新，通过 | 名称 | 搭配 |
|---|---|---|---|---|
| 1 | 0 496 289 (00 9 341) |
拆卸辅助工具
仅可作为套件 (2 件) 以 00 9 340 (= 83 30 0 493 687) 供货。 |
0 493 681 (64 1 020)
钩子
用于
19
20
概述
| 应用 |
|
| 包含在工具/组件中 | |
| 存放位置 |
|
| 更新，通过 | |
| 搭配 | |
| 维修信息号 |
|
概览：标准工具
技术数据概述
概览：消耗材料
更多信息
一般维修提示
用于
| 72 00 ... 关于处理气体发生器部件的安全规定 |
9
22
31
44
|
维修手册
用于
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 拆下和连接蓄电池负极导线（插件式混合动力电动车辆） |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 断开和连接蓄电池负极导线（所有蓄电池负极导线） |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
| 61 20 900 连接和断开蓄电池负极导线 |
25
28
|
零件
附加信息
72 12 060
拆卸和安装 / 更换左或右头部安全气囊
一般信息
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
有损坏危险
划伤。
工具和边缘锋利的部件可能会导致划伤。
保护工作范围。
小心地操作工具和部件。
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
准备工作
1
–
拆下所有把手
注意
该描述只用于一个部件。所有其他部件的工作步骤与之相同。
▶ 拆下把手
用专用工具
0 496 569 (00 9 325)
将盖板
1
抬起并松脱。
松开螺栓
1
并取下把手
2
。
◀
2
–
拆卸车内后视镜盖板
将标记区域内的盖板
1
稍稍向上按压，并向后从卡子
2
中松脱。
将盖板
1
向上从盖板
3
中脱开。
将盖板
1
从镜脚
2
中抽出。
将卡子
1
稍微抬起到车内后视镜两侧。
向下抽出盖板
2
。
3
–
拆卸车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
解除联锁并脱开插头连接
1
。
将车内后视镜
2
猛然地沿箭头方向从镜脚
3
上拔下。
4
–
拆卸两个遮阳板
注意
在左侧和右侧执行的工作步骤。
▶ 拆下遮阳板
向下撬出盖板
1
。
松开螺栓
2
。
取下遮阳板
3
。在此过程中脱开插头连接。
◀
5
–
拆卸遮阳板的两个支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 拆卸遮阳板的支座
松脱盖板
1
。
松开螺栓
1
。
抽出并取下支座
2
。
◀
6
–
拆卸左侧免提麦克风

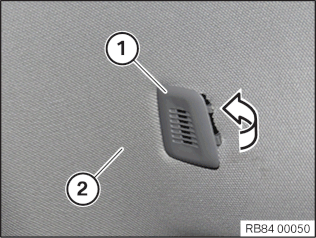

将免提麦克风
1
用专用工具
0 493 687 (00 9 340)
撬出。

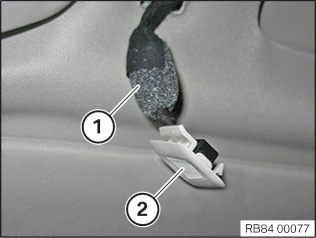

打开绝缘层
1
。
松开并脱开插头连接。
拆下免提麦克风
2
。
7
–
拆卸右侧免提麦克风
将免提麦克风
1
用专用工具
0 493 687 (00 9 340)
撬出。
打开绝缘层
1
。
松开并脱开插头连接。
拆下免提麦克风
2
。
8
–

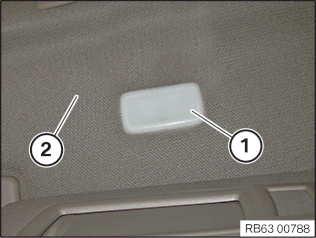

拆卸左前和右前化妆镜灯
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
▶ 拆下左前或右前化妆镜灯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

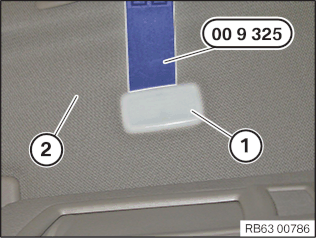

将化妆镜灯
1
用专用工具
0 496 569 (00 9 325)
从车顶内衬
2
中撬出。

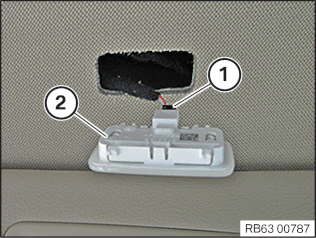

解除联锁并脱开插头
1
。
取下化妆镜灯
2
。
◀
9
–
拆卸左右A柱挡板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
拆卸盖板
1
。
松开螺栓
2
。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
从卡子
3
松脱并取下。
7200...
9
–
关于处理气体发生器部件的安全规定
◀
10
–
拆下车顶功能中心 (FZD)
松脱盖板
1
。
松开螺栓
1
。
将车顶功能中心(FZD)
1
从夹子
2
中脱开。
将车顶功能中心(FZD)
1
从导向件
3
中抽出。
将插头连接
1
解除联锁并脱开。
将车顶功能中心(FZD)
2
的电缆从导线支架中松脱。
11
–
拆卸后部顶灯
将顶灯
1
借助专用工具
0 496 569 (00 9 325)
在标记位置上撬出。
在左侧和右侧借助专用工具
0 496 569 (00 9 325)
在标记位置
1
上撬出顶灯
2
。
脱开相应的插头连接。
12
–
拆卸左右后部扶手
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部扶手
将臂托
1
向上松脱。
松开并脱开插头连接。
◀
13
–
拆卸后排座椅
将后排座椅在区域
1
中向上松脱。
将安全带锁扣
2
从后排座椅中抽出。
将螺栓
1
从固定片上松开，并且将安全带
2
从后排座椅中抽出。
解锁并且脱开存在的插头连接，并且抬出后排座椅。
14
–
拆卸左后和右后车门槛板嵌条
注意
在左侧和右侧执行的工作步骤。
▶ 拆下后部门槛饰板
将后部车门槛板嵌条
3
用专用工具
0 496 569 (00 9 325)
向上从夹子
1
和
2
中松开并抬起。
解锁和脱开存在的插头连接并且拆卸后部车门槛板嵌条
3
。
◀
15
–
拆卸左后和右后车门槛板嵌条架梁
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部车门槛板嵌条架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开膨胀铆钉
1
。
抽出并拆卸后部车门槛板嵌条架梁
2
。
◀
16
–
拆卸左侧和右侧下部C柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将膨胀铆钉
1
在下部 C 柱挡板
2
上松开。
将下部 C 柱挡板
1
从夹子
2
中向内松脱并且拆卸。
◀
17
–
拆卸左右靠背侧部件
注意
在左侧和右侧执行的工作步骤。
▶ 拆下靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开螺栓
1
。
松脱靠背侧部件和卡子
2
。
将安全带
1
拉到一旁。
将靠背侧部件
2
从导向轴颈
3
中抽出并且拆卸。
◀
18
–
拆下后窗置物架前端
将前部后窗置物架
1
从卡子
2
松开并移除。
19
–
拆卸左右靠背调整开关
前提
后行李箱盖已打开。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸靠背调整开关
前提
后行李箱盖已打开。
将靠背调整开关
1
用专用工具
0 493 681 (64 1 020)
从护栏
2
中撬出。
解除联锁并脱开相应的插头连接。
◀
20
–
拆卸左右行李箱照明灯
注意
在左侧和右侧执行的工作步骤。
▶ 拆下行李箱照明灯
将行李箱照明灯
1
用专用工具
0 493 681 (64 1 020)
撬出。
脱开相应的插头连接。
◀
21
–
拆卸左右行李箱饰条
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
松开固定销
1
。
将行李箱饰条
2
从夹子
3
和卡子
4
松开并抽出。
◀
22
–
拆卸左后和右后顶框护板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
翻开标记的区域，并且松开下面的螺栓
1
。
抽出固定片
2
。
拆卸盖板
1
。
松开螺栓
2
。
松开螺栓
3
。
将后部顶框护板
1
在卡子
2
上松开。
将后部顶框护板
1
向前移动并在夹子
3
上抽出。
松脱安全带饰板
1
。
抽出安全带
2
。
7200...
22
–
关于处理气体发生器部件的安全规定
◀
23
–
拆卸左侧和右侧 D 柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 拆卸D柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将 D 柱挡板
1
在卡子
2
上松开并抽出。
◀
24
–
降低车顶内衬
前提
前部座椅已调到最下面。
前部座椅靠背已调到最后面。
后部座椅靠背已向前折叠。
有损坏危险
车顶内衬折断。
车顶内衬折断可能导致必须更新车顶内衬。
维修工作要由助手协助完成。
支撑前部和后部车顶内衬。
将插头连接
1
在左侧 D 柱
2
所在区域解锁并且脱开。
松开螺栓
1
。
松脱并抽出电缆束
2
。
松开螺栓
1
。
松开夹子
1
上的车顶内衬
2
。
将车顶内衬
1
向下在对应的边缘保护条上抽出并且放到座椅上。
25
–
断开所有蓄电池负极导线
有更多信息。
参见更多信息。
核心任务
26
–
拆下头部安全气囊
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。

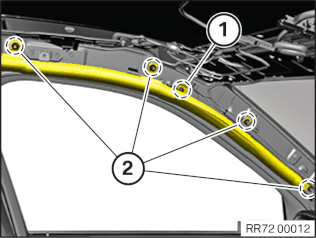

松开螺栓
1
。
松开螺母
2
。

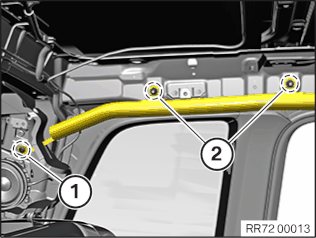

松开螺栓
1
。
松开螺母
2
。

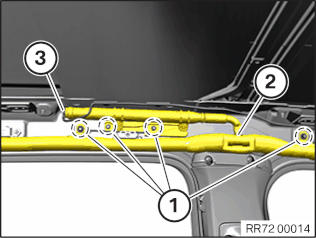

解除联锁并脱开插头连接
3
。
松开螺母
1
。
将折叠套装
2
连同气体发生器一起抽出并取下。
27
–
安装头部安全气囊
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将折叠套装
2
连同气体发生器一起穿入并定位。
连接和锁定插头连接
3
。
拧紧螺母
1
。
头部安全气囊安装到车身上
六角螺母
拧紧力矩
8
Nm
拧紧螺母
2
。
头部安全气囊安装到车身上
六角螺母
拧紧力矩
8
Nm
拧紧螺栓
1
。
头部安全气囊安装到车身上
半圆头埋头螺钉
拧紧力矩
8
Nm
拧紧螺母
2
。
头部安全气囊安装到车身上
六角螺母
拧紧力矩
8
Nm
拧紧螺栓
1
。
头部安全气囊安装到车身上
平头螺栓 M5x12
拧紧力矩
4,6
Nm
后续工作
28
–
连接所有蓄电池负极导线
有更多信息。
参见更多信息。
29
–
安装车顶内衬（已降低）
前提
前部座椅已调到最下面。
前部座椅靠背已调到最后面。
后部座椅靠背已向前折叠。
有损坏危险
车顶内衬折断。
车顶内衬折断可能导致必须更新车顶内衬。
维修工作要由助手协助完成。
支撑前部和后部车顶内衬。
抬起车顶内衬
1
并在相应边缘保护条处穿入。
将车顶内衬
1
定位在夹子
2
处并嵌入。
拧紧螺栓
1
。
拧紧螺栓
1
。
插入并嵌入电线束
2
。
连接并联锁左侧 D 柱
1
区域的插头连接
2
。
30
–
安装左侧和右侧 D 柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 安装D柱挡板
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查卡子
1
是否损坏，必要时进行更新。
将 D 柱挡板
1
定位在卡子
2
上并嵌入。
◀
31
–
安装左后和右后顶框护板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部顶框护板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
和夹子
2
是否损坏，必要时更新。
穿入安全带
2
。
嵌入安全带饰板
1
。
将后部顶框护板
1
朝箭头方向反方向向后移动，并且在夹子
2
和夹子
3
上定位和嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
拧紧螺栓
3
。
嵌入盖板
1
。
穿入并且定位固定片
2
。
更新螺栓
1
。
零件：
螺栓
拧紧螺栓
1
并且重新关闭标记的区域。
固定片装到座椅机械机构上
半圆头埋头螺钉
拧紧力矩
42
Nm
7200...
31
–
关于处理气体发生器部件的安全规定
◀
32
–
安装左右行李箱饰条
注意
在左侧和右侧执行的工作步骤。
▶ 安装行李箱饰条
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将行李箱饰条
2
定位在夹子
3
和卡子
4
上并嵌入。
拧紧固定销
1
。
行李箱饰条固定销
固定销
拧紧力矩
4,6
Nm
◀
33
–
安装左右行李箱照明灯
注意
在左侧和右侧执行的工作步骤。
▶ 安装行李箱照明灯
连接相应的插头。
将行李箱照明灯
1
装入护栏
2
中。
◀
34
–
安装左右靠背调整开关
前提
后行李箱盖已打开。
注意
在左侧和右侧执行的工作步骤。
▶ 安装靠背调整开关
前提
后行李箱盖已打开。
将所属的插头和靠背调整开关
1
连接并且联锁。
将靠背调整开关
1
装入护栏
2
中。
◀
35
–
安装前部后窗置物架
定位前部后窗置物架
1
并嵌入卡子
2
。
36
–
安装左侧和右侧靠背侧部件
注意
在左侧和右侧执行的工作步骤。
▶ 安装靠背侧部件
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将安全带
1
拉到一旁。
将靠背侧部件
2
穿入导向轴颈
3
并且正确定位。
用卡子
2
嵌入靠背侧部件。
拧紧螺栓
1
。
后部靠背侧部件
螺栓 M6x30
拧紧力矩
8
Nm
◀
37
–
安装左后和右后车门槛板嵌条架梁
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部车门槛板嵌条的架梁
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并正确定位后部车门槛板嵌条的架梁
2
。
安装膨胀铆钉
1
。
◀
38
–
安装左后和右后车门槛板嵌条
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部车门槛板嵌条
拆卸留在车身中的夹子
1
和
2
并且安装到后部车门槛板嵌条上。
检查夹子
1
和
2
是否损坏，必要时更新。
连接插头并锁紧。
将后部车门槛板嵌条
3
定位在车身上。
将后部车门槛板嵌条
3
在夹子
1
和
2
上嵌入。
◀
39
–
安装左侧和右侧下方C柱挡板
注意
在左侧和右侧执行的工作步骤。
▶ 安装下部C柱挡板
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
穿入并且定位下部 C 柱挡板
1
。
将下部 C 柱挡板
1
嵌入夹子
2
中。
将膨胀铆钉
1
在下部 C 柱挡板
2
上安装。
◀
40
–
安装后排座椅
将后排座椅抬入车内，并且连接和联锁存在的插头。
将安全带
2
穿入后排座椅中。
拧紧螺栓
1
。
车身上的固定片
半圆头埋头螺钉
拧紧力矩
66
Nm
将安全带锁扣
2
穿入后排座椅。
将后排座椅在区域
1
中嵌入。
41
–
安装左后和右后扶手
注意
在左侧和右侧执行的工作步骤。
▶ 安装后部扶手
连接插头并锁紧。
定位并且嵌入臂托
1
。
◀
42
–
安装后部顶灯
连接插头。
首先在标记的区域穿入顶灯
1
。
将顶灯
1
沿箭头方向嵌入 。
43
–
安装车顶功能中心 (FZD)
连接插头
1
并锁紧。
将车顶功能中心(FZD)的电缆
2
嵌入导线支架中。
将车顶功能中心(FZD)
1
穿入导向件
3
中。
将车顶功能中心(FZD)
1
向上嵌入夹子
2
中。
拧紧螺栓
1
。
车顶功能中心 (FZD)
螺栓
拧紧扭矩
1,2
Nm
嵌入盖板
1
。
44
–
安装左右A柱挡板
有更多信息。
注意
在左侧和右侧执行的工作步骤。
▶ 安装A柱挡板
有更多信息。
警告
燃爆式部件。
有致命伤害危险！
只允许由专业和受过相应培训的人员对燃爆式部件执行维修工作。
替换受损或掉落的部件。
更多信息参见：72 00 操作气体发生器部件的安全规定。
警告
安全气囊单元。
有致命伤害危险！
在对安全气囊执行所有维修工作前，断开蓄电池上的蓄电池负极导线。
放置安全气囊单元时只允许座垫（气囊）的一面朝上。
更多信息参见：72 00 ... 操作安全气囊系统部件/气体发生器的安全规定
有损坏危险
损坏高档表面。
塑料楔可能损坏高档表面。
防止表面损坏。
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
检查夹子
1
是否损坏，必要时更新。
将 D 柱挡板
1
稍稍抬起并将 A 柱挡板
2
定位在 D 柱挡板
1
下方。
将 A 柱挡板
2
定位到夹子
3
上并嵌入。
拧紧螺栓
2
。
顶框护板安装到未精加工的车身上
螺栓
拧紧力矩
3,0
Nm
嵌入盖板
1
。
7200...
44
–
关于处理气体发生器部件的安全规定
◀
45
–
安装左侧免提麦克风
连接插头与免提麦克风
2
。
关闭绝缘层
1
。
将免提麦克风
1
沿箭头方向定位在车顶内衬
2
中。
46
–
安装右侧免提麦克风
连接插头与免提麦克风
2
。
关闭绝缘层
1
。
将免提麦克风
1
沿箭头方向定位在车顶内衬
2
中。
47
–
安装前部左侧和右侧的化妆镜灯
注意
操作说明仅针对右侧部件。左侧的工作步骤与之相同。
▶ 安装左前或左后化妆镜灯
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
将插头
1
与化妆镜灯
2
连接。
将化妆镜灯
1
定位在车顶内衬
2
中。
◀
48
–
安装遮阳板的两个支座
注意
该说明仅以左侧部件为例。右侧的工作步骤与之相同。
▶ 安装遮阳板的支座
穿入并定位支座
2
。
拧紧螺栓
1
。
遮阳板安装到白车身上
圆柱头螺钉
拧紧力矩
1,4
Nm
嵌入盖板
1
。
◀
49
–
安装两个遮阳板
注意
在左侧和右侧执行的工作步骤。
▶ 安装遮阳板
安装遮阳板
3
。在此过程中连接插头连接。
拧紧螺栓
2
。
遮阳板安装到车身上
拧紧扭矩
2,3
Nm
将盖板
1
向上嵌入。
◀
50
–
安装车内后视镜
技术信息
只能在温度为
18 °C
和
23 °C
之间时执行工作。
检查车内后视镜
2
两边夹子
1
是否损坏。
将车内后视镜
2
放在镜脚
3
上，并沿箭头方向向上推动。
检查车内后视镜
2
在镜脚
3
上的正确安装位置。
连接插头
4
。
51
–
安装车内后视镜盖板
从下方穿入盖板
2
。
嵌入车内后视镜两侧的卡子
1
。
从后部在镜脚
2
上穿入盖板
1
。
将盖板
1
嵌入盖板
3
。
从后方穿入盖板
1
。
将盖板
1
嵌入卡止件
2
并且嵌入镜脚的盖板中。
52
–
安装所有把手
注意
该描述只用于一个部件。所有其他部件的工作步骤与之相同。
▶ 安装把手
定位把手
2
。
拧紧螺栓
1
。
定位并且嵌入盖板
1
。
◀
